2× mini–ITX s Q35 Express: Core 2 Duo (ne)jen do průmyslu

Značka DFI (Diamond Flower Inc) je v našich zeměpisných šířkách známá jako výrobce herních základních desek LANParty. Mnohé jistě překvapí existence divize DFI–ACP (Applied Computing Platform) a DFI–ITOX. Jak už napovídá samotný název, jde o dodávání embeded řešení pro průmysl. Začátekm tohoto měsíce (9. prosince) byly uvedeny do prodeje dva nové modely

BL100-NE

a

BL100-PE

.

Obr.01 – Logo DFI–ACP

V průmyslu patří mezi nejdůležitější faktory dlouhá životnost, 4 nebo více sériových portů (COM), nízká spotřeba a malé rozměry. Obě desky jsou osazeny kombinací

Intel Q35/ICH9 Express

. Oproti minulé generaci Q965 Express má poloviční spotřebu (13 W). Samozřejmostí je podpora procesorů Core 2 Duo a Core 2 Quad včetně nejnovějších 45nm jader Wolfdale. Do jednoho slotu je možné osadit až 2 GB DDR2 operační paměti o frekvenci 667/800 MHz. Zobrazení má na starosti integrované grafické jádro

Intel GMA3100

. Posledním z integrovaných čipů je

5.1 High Definition audio kodek Realtek ALC662.

Doporučená cena pro OEM odběratele byla stanovena na $370.

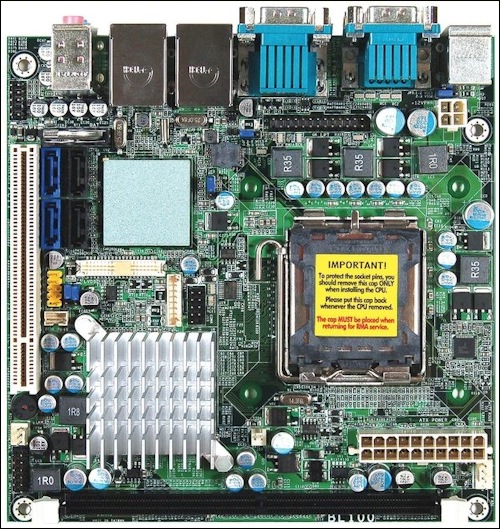

Obr.02 – Layout DFI BL100–NE

Porty a rozhraní:

• 2× PCIe Realtek RTL8111C 1 Gb/s LAN (BL100–NE)
• 1× PCIe Realtek RTL8111C 1 Gb/s LAN (BL100–PE)
• 4× SATA 300 Mb/s
• 1× D–SUB (2048×1536 @ 75 Hz)
• 1× LVDS DFP Interface (1600x1200 18/24bit)
• 4× COM
• 6× USB 2.0/1.1
• 1× PCI

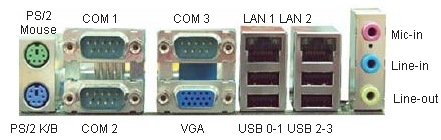

Obr.03 – Pohled na I/O porty DFI BL100–NE

Podporované použití:

• Gaming
• Industrial Automation/Control
• Instrumentation
• Medical
• POS/Kiosk/ATM
• Security
• Transportation

Zdroj: TZ
