Lineární regulace pomocí jednoduchého odporu či proměnného odporu (rezistory/trimmery) reguluje napětí, které dostává ventilátor. Výhodou je technická nenáročnost - stačí do série k ventilátoru přidat zmíněný prvek a nevýhodou je nemožnost dosažení opravdu nízkých otáček a zahřívání prvků, které kladou odpor.
PWM (Pulse Width Modulation) reguluje otáčky pomocí krátkých tvrdých pulzů. Zatímco lineární prostě snižuje napětí, PWM regulace posílá plné napětí, ale pouze nárazově v pulzech. Díky tomu lze dosáhnout daleko nižších otáček (u lineární regulace musíme dbát na počáteční roztočení ventilátoru) a tepelná ztrátovost je zanedbatelná. Na druhou stranu není možné přesné měření otáček ventilátoru a také se mu lehce zkracuje životnost. PWM obvod je také daleko složitější na sestavení, pokud si jej už nekoupíte společně se základní deskou nebo v počítačové skříni.

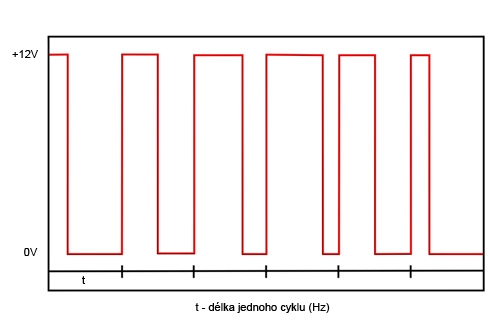

Schéma PWM pulzů:
