Je možné, že po světě již kolují čipy GH100, čili očekávaný mozek akcelerátorů Hopper pro serverové nasazení a nástupců GA100. Dle známého leakera jde přitom o monolity s velikostí dosahující téměř 1000 mm². Je to možné?

Reklama

Kopite7kimi uvádí, že GH100 má mít jeden velký čip o velikosti téměř 1000 mm2, což ovšem v další jeho tweet poněkud zamotává s tím, že skutečná velikosti čipu bude výrazně menší než velikost pouzdra, ovšem GH100 má i tak zcela jistě být větší než GA100. V reakci na to pak další známý leaker Greymon55 potvrzuje, že GH100 bude stále monolit. Co si z toho můžeme vzít?

Monolity NVIDIA Hopper mají mít až necelých 1000 mm², je to reálné?

Nejspíše to, že Kopite7kimi by měl především vážit svá slova a jasně vysvětlit, zda mluví o čipech či o celých pouzdrech s několika čipy. Máme tu totiž něco jako Reticle Limit, čili omezení velikosti fotomasky, které je v případě aktuálních stepperů pro DUV a EUV litografii 26 x 33 mm, čili 858 mm2.

TSMC se sice naučilo toto omezení obejít, ale pouze ve výrobě křemíkových interposerů, v jejichž případě je samozřejmě zapotřebí, aby byly větší, než umožňuje Reticle Limit, jinak by jejich nasazení bylo velice omezené, a to zvláště v hi-endu, pro který je technologie CoWoS určena. Pokud se ale něco zásadního v posledních měsících nezměnilo, pak pro výrobu čipů i 5nm procesem platí, že mohou být maximálně 858 mm2 velké.

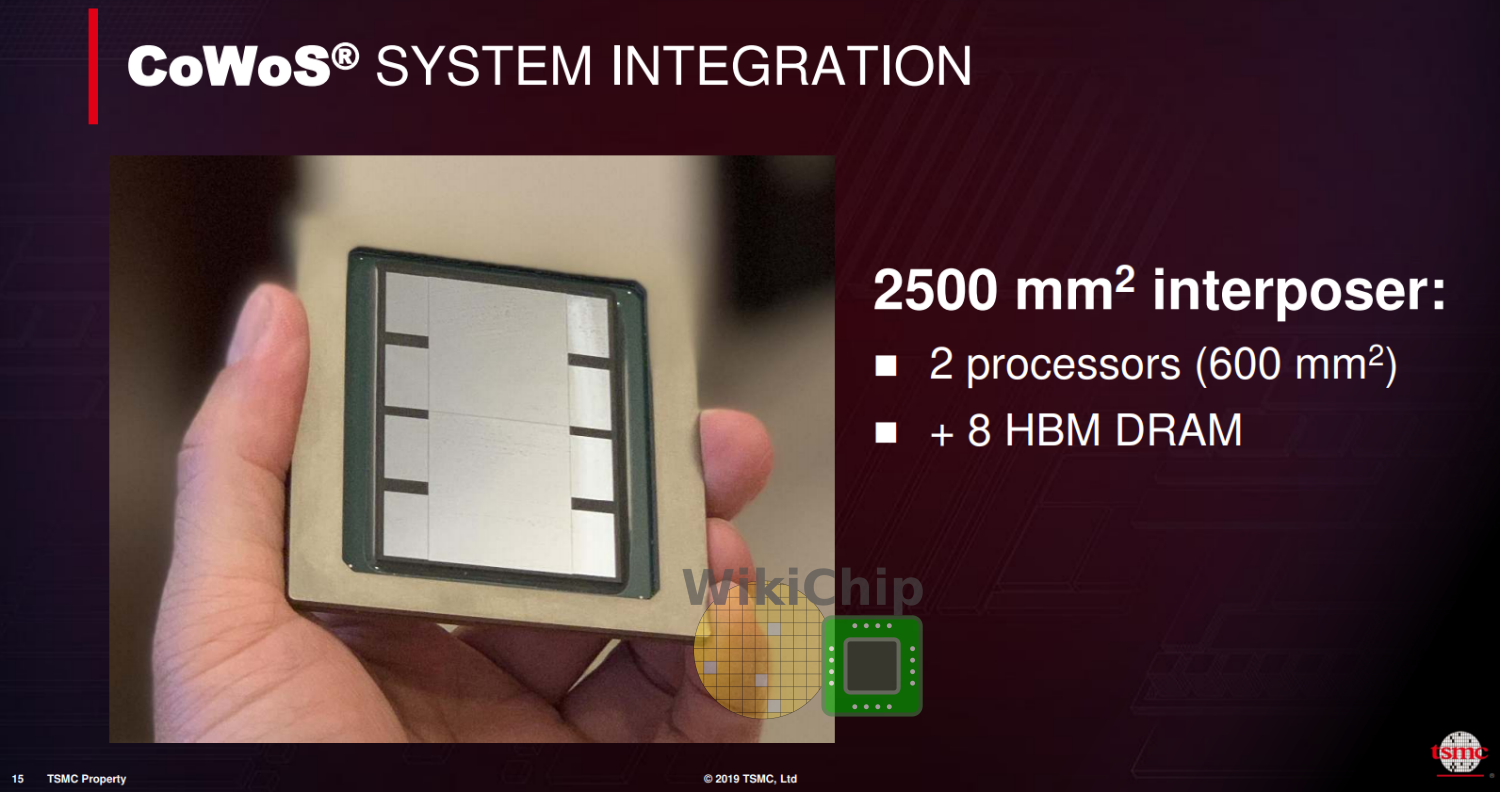

Kopite7kimi také později svůj odhad opravil se slovy, že "možná jde o číslo kolem 900 mm2 a že sám netušil, jaký ohlas bude mít jeho informace o 1000 mm2, což by ovšem rozhodně tušit měl. Nakonec si ani není jistý, jestli to mají být výhradně monolity, anebo zda budou existovat i MCM verze, což ale opět naráží na limity litografie, neboť dva tak velké čipy by se i s paměťmi HBM jen těžko vešly na dnes dostupné interposery, jak ukazuje i následující snímek od TSMC (via wikichip). A to se na tomto snímku ukazuje prototyp s interposerem, který je teprve chystán (na rok 2023), přičemž pro 5nm proces mají být připraveny verze s dvojnásobkem Reticle Limit, čili 1716 mm2, pokud to vezmeme doslova. A na takové by se sotva vešla jen dvě samotná GPU kalibru GA100, natož pak ještě větší.

Monolity NVIDIA Hopper mají mít až necelých 1000 mm², je to reálné?

Pokud tak oběma jmenovaným leakerům budeme věřit alespoň to, že GH100 bude monolit, který bude větší než GA100 (826 mm2), pak i v takovém případě by Hopper byl mamutí čip. Mohl by mít dle tranzistorové hustoty procesu N5 (171 M/mm2) možná až necelý trojnásobek tranzistorů čipu GA100, jehož 54,2 miliard je už tak dost úctyhodných. V reálném světě to ale bude spíše výrazně méně.

Z této twitterovské přehlídky vyplývá pouze jedna jistota, a sice že i ti nejznámější leakeři občas neví, o čem mluví a jen tak střílejí čísly od boku.
