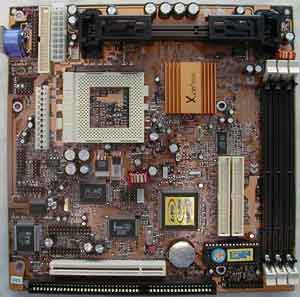

Základní deska formátu AT s chipsetem SiS XCell2000 (SiS 5595 + HT2000PC). Tato deska je osazena paticí PPGA 370 i paticí Slot 1.
Má integrovanou grafickou kartu AGP s 8 MB sdílené RAM, integrovanou zvukovou kartu SoundPro HT8738AM (hlásí se ovšem jako CMI8330/C3D), integrovanou síťovou kartu PC Net a integrovaným modemem . Použitý čipset podporuje i HW měření některých veličin jako například napětí, teploty a otáček ventilátoru. Podporuje napájení z AT i ATXového zdroje. Nastavení procesoru je možné provést pouze v SETUPu. Počty pozic: 1xPCI, 1xISA, 3xSDRAM (PCI a ISA sdílí jeden slot!). Aktuálně dodávaná revize desek je označována poblíž vstupu klávesnice jako M748LMRT 1.3A.
Problémy a jejich řešení:
Jak nainstalovat integrovanou síťovou kartu do Windows 95/98 ?
Jakmile se vám povede nainstalovat Windows 95 nebo 98 nejeďte na správce zařízení a v ostatních zařízeních najděte položku
Ethernet LAN
a klikněte na vlastnosti. Pak vyberte
aktualizovat ovladač
a zadejte cestu D:LANWIN95 resp. D:LANWIN98. Při instalaci budete požádáni o soubor dm9pci.sys. Pokud ho Windows sam nenajde, nastavte mu cestu do D:LANWIN95 (resp. 98). Poté zadejte typ protokolu, jméno, pracovní skupinu apod. Po restartu počítač jede zcela bez problémů. Pokud jste aktualizovali ovladač z adresáře D:LAN nemusíte kartu správně nainstalovat. Instalační program se pokouší bezvýsledně najít soubor net9102.inf. Proto doporučujeme raději postup, který jsem popsali výše.
Jak nainstalovat integrovanou zvukovou kartu do Windows 98 ?
Normal;Nejdříve je třeba se podívat, zda máme kartu zapnutou. Podíváme se do
Peripheral Setupu
, zda je položka
On Board SoundPro
nastavena na Enable. Dále je třeba zkontrolovat jumper JP4 zda je
open
tj. zapnuto. Pokud jsou obě podmínky splněny, nainstalujte si standardním způsobem Windows 98. Nezapomeňte si před instalaci připojit i CD-ROM. Systém bude vyžadovat vložení dodávaného CD disku (černé barvy, verze 3.8) s ovladači pro
CMI8330/C3D Audio Adapter
, které se nacházejí v adresáři SoundSoundProW98drv. U instalace ovladače pro joystick budete patrně vyzvání k výběru, zda zachovat již existující nebo nainstalovat nový ovladač. Vyberte zachovat původní, tj. stiskněte Ano. Pokud se nyní podíváte do
správce zařízení
uvidíte v
Ovladačích zvuku, videa a her
celkem šest položek. Tím je instalace zcela ukončena.
K čemu slouží některé jumpery?
Rychlost procesoru se nastavuje v SETUPu. Jumpery, které jsou dostupné na desce slouží většinou k zapínání různých integrovaných zařízení.
JP1 -
[1-2]
Wake Up klávesnice vypnut,
[2-3]
zapnut
(vyžaduje ATX zdroj s aspoň 1A na +5V SB)
JP3 -
[1-2]
Síťová karta zapnuta,
[2-3]
vypnuta
JP4 -
[Open]
Zvuková karta zapnuta,
[Close]
vypnuta
JP5 -
[1-2]
normal,
[2-3]
výmaz CMOS paměti
Výchozí hodnota je [2-3] !
JP7 -
[1-2]
použití procesoru Slot1,
[2-3]
použití procesoru Socket 370
JP9 -
[1-2]
Modem vypnutý,
[2-3]
modem zapnutý
Pokud vypnete integrovanou audio kartu pomocí JP4, odpojíte tím také integrovaný modem !
I když je zde nainstalována syntéza Winbond W83194R, zvládá pouze základních 66 nebo 100 MHz. Multiplikátor je možné nastavit od 3.5x do 8x po 0.5. Deska tedy není vhodná pro jakékoliv přetaktovávání procesorů.
Jaké FSB frekvence jsou podporovány?
