Včerejším dnem jsme započali seriál testů základních desek určených pro novou platformu, pro Athlon 64 s paticí Socket 754. Jako druhá se na řadu dostala základní deska EPoX 8HDA3+, která bude sloužit jako měřítko výkonu a výbavy.
Co je RTX AI
Web Světhardware.cz přináší velký přehled o NVIDIA RTX AI ve vašem počítači a popisuje spolehlivou a bezpečnou cestu, jak si na svém počítači vytvořit lokální umělou inteligenci.
Základem všeho je čipová sada. Sice jsme si ji již dříve představovali, ale přesto myslím, že menší rekapitulace není na škodu.

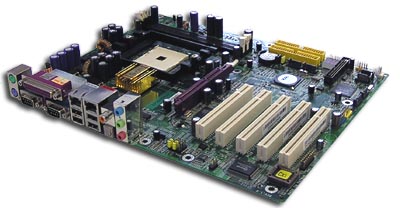

Obr. 1 - Základní deska EPoX
Northbridge K8T800
Výrobci čipsetů a základních desek měli v případě Athlonu64 mnohem snažší úkol než v případě předcházejících čipsetů.
Pokud jste přečetli aspoň jeden článek o Athlon 64/Opteronu, tak určitě víte, že procesor má integrovaný paměťový řadič přímo na čipu. Díky tomu northbridge přišel o svou základní funkci, realizovat přenos dat z procesoru do pamětí.
VIA K8T800
už jen zastává funkci řadiče grafické karty a je spojovacím článkem mezi southbridgem a procesorem.
Obr. 2 - Čipová sada VIA K8T800
klikněte pro zvětšení
Northbridge komunikuje s CPU pomocí 800 MHz sběrnice HyperTransport a následně také se southbridgem přes V-link. Co se týká teoretické datové propustnosti, pak jsou na tom jednotlivé sběrnice následovně:
- V-link - 533 MB/s
- AGP 8x - 2,1 GB/s
- HyperTransport - 6,4 GB/s
Southbridge VIA VT8237
Pokud se podíváme blíže na celé schéma čipové sady (viz obrázek 3), zjistíme, že funkce southbridge čipu, se dají shrnout na tři základní: VIA Vinil Audio, VIA DriveStation a VIA Connectivity. Nyní se na ně podíváme podrobněji:
- VIA Vinil Audio - southbridge může být doplněn dvě různými zvukovými čipy, které se liší svými možnostmi. Prvním z nich je VIA Vinyl Audio 5.1 (AC'97), který poskytuje 6 kanálový zvuk a druhým pak VIA Vinyl Gold Audio 7.1 (PCI), který poskytuje zvuk 8 kanálový.
- VIA DriveStation - v zásadě se nejedná o nic jiného než o dva diskové řadiče a podporou RAID funkcí (RAID 0, 1, 0+1). První z nich podporuje maximálně dva disky Serial ATA-150 a druhý pak maximálně čtyři disky Ultra ATA/133. Podotkl bych jen, že southbridge VIA VT8235CE (který se k této čipové sadě bude také dodávat) řadič Serial ATA-150 neobsahuje.
- VIA Connectivity - Zde se nejedná o nic jiného než o připojení periferií: 1G či 10/100 Mbit/s Ethernet řadič, 8x USB 2.0, MC'97 Modem, COM/LPT porty, PCI sběrnice, atd.
Jak vidíte, stalo se módou integrovat do Southbridge čipsetů podporu nejen Serial ATA, ale i technologie RAID. Dále se VIA snaží dostihnout nForce2 v kvalitě integrovaného audia, a tak bude možné, že VT8237 přijde na trh s 7.1-kanálovým zvukem a několika zlepšujícími technologiemi pro zpracování audia. Samozřejmostí je osm portů USB 2.0 a integrovaná LAN. Novinkou je rychlost V-Linku, jenž propojuje Southbridge a Northbridge, protože nyní dosahuje jako MuTIOL u SiS propustnosti 1GB/s.
Obr. 3 - Blokové schéma čipové sady VIA K8T800
klikněte pro zvětšení
Na další straně se již podíváme detailněji na základní desku EPoX 8HDA3+.
