Dnešní pokračování testu základních desek pro Athlon64 přináší desku od firmy FIC. Patrně nejsilnější stránkou tohoto výrobce bude atakování poměru cena/výbava/výkon.
KS-800T je nejnovější deska z dílny firmy FIC podporující procesory AMD Athlon64. Tato deska je postavena na čipové sadě od firmy VIA, northbridge K8T800 a southbridge VIA 8237. Tímto spadá do stejné kategorie jako
, EPoX (kde lze také najít podrobnější informace o čipové sadě), a
, které jsme zatím recenzovali.
Obr. 01 - Krabice desky FIC
klikněte pro zvětšení
Vybavení
Uvnitř balení lze nalézt již poměrně tradičně zelenou základní desku o rozměrech 305x245mm.
| FIC KS-800T |
| Revize Základní desky | Vzorek |
| Default Clock Speed (MHz) | 200.1 |
| North Bridge | Via KT800 |
| South Bridge | Via 8237 |
| Počet PCI slotů | 5 |
| Typ pamětí | DDR333/400 |
| Počet paměťových slotů | 3 |
| Maximální velikost paměti (GB) | 3 |
| AGP Pro | Ne |
| Počet USB 2.0 portů (ne jen piny na desce) | 6 |
| Aktivní chladič na čipsetu | Ne |
| Nastavitelné napětí AGP slotu | Ano |
| Nastavitelné napětí pamětí | Ano |
| IDE nebo RAID řadič mimo Southbridge | Ne |
| Automatické zpomalení nebo vypnutí při vyšší teplotě CPU | Ano |
| Zvukový čip | Realtek ALC655 |
| Síťový čip | Realtek 8100C |
Rozložení komponent

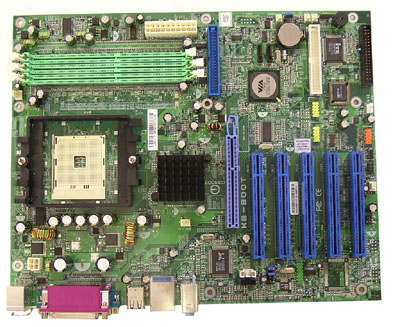

Obr. 02 - Základní deska FIC
klikněte pro zvětšení
Hned při prvotním zapojováním desky jsem narazil na značně nevhodně umístěné PATA konektory. Především IDE1, který je mezi paměťovými sloty a grafickou kartou. Když se k tomu přidá grafická karta, která vyžaduje dodatečné napájení, vznikne pěkná změť kabelů.
Další věc, která není ideální, ale mají ji téměř všechny desky stejně je umístění napájecích konektorů. Každý je na opačné straně desky.
Ani umístění USB headerů není zcela ideální, i když je pravda, že většině uživatelů toto umístění nebude činit žádné problémy. Osobně preferují umístění na spodním okraji desky, kabely se pak nemusí prodírat malým místem (mám všechny PCI sloty plné, proto je lepší mít tyto headery na okraji desky a vést následně kabely mimo PCI karty).
Další komponenty, jako na příklad CMOS Clear je umístěn již bezproblémově na okraji desky.
Ostatní
- Všechny PCI sloty podporují BusMastering
- BIOS umístěný v patici
Konektory

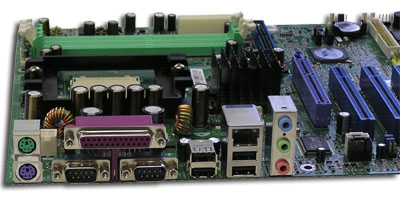

Obr. 03 - Konektory
klikněte pro zvětšení
Z levé strany: 2x PS/2, 2x Serial port, 1x Parallel port, 2x USB, 2x USB, 1x RJ-45 a 3x Audio konektory
SouthBridge a ostatní
Na poměrně nezvyklém místě se nacházejí konektory pro Intrussion detection, Wake-On-Ring a Infra (ty malé bíle konektory na pravé straně desky - vedle baterie). Také si zde můžete dobře všimnout "velmi podivného" rozmístění PATA a floppy konektorů.

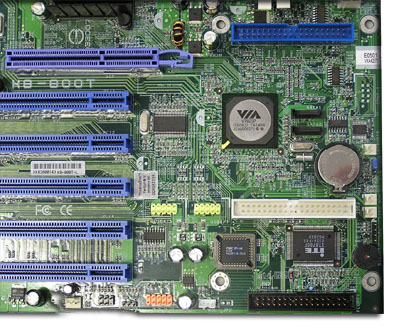

Obr. 04 - Pravý spodní roh desky
klikněte pro zvětšení
Síťová karta
Šetření se nevyhnul ani síťový čip. Na desce FIC je umístěn "pouze" 100mbit čip (zde je použit čip RTL8100c u ostatních desek je RTL8110S). I když je pravda, kdo z nás má doma gigabitovou síť.
Obr. 05 - Síťový čip
FireWire
U testovaného kusu FireWire nebyl jelikož se jednalo o výrobní vzorek, ale v prodeji je tato deska i s FireWire čipem VIA 6307L, který podporuje dva FireWire porty.
Zvukový čip
Stejně jako na všech předešlých deskách (s výjímkou Asusu) je i zde integrován čip Realtek ALC655, který podporuje 5.1 kanálový zvuk. Jedná se o 16-bitový zvukový kodek s 48kHz vzorkovací frekvencí.
I/O řadič
FIC jako jediný výrobce v testu použil řadič od firmy ITE. Snažil jsem se projít specifikace jak tohoto řadiče tak i konkurenčního Winbond, ale žádné podstatné rozdíly jsem nikde nenašel
Obr. 06 - I/O řadič
Zadní strana základní desky
Při pohledu na zadní stranu nenajdeme žádný rozdíl od ostatních desek. I rámeček chladiče na zadní straně je železný stejně jako u ostatních desek.

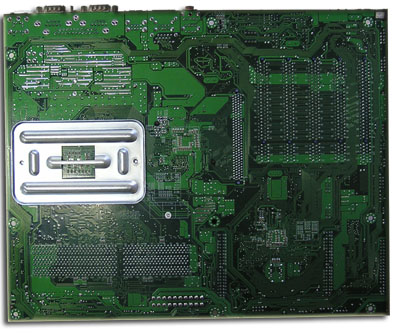

Obr. 07 - Zadní strana desky
klikněte pro zvětšení
