Dnes pokračujeme s představováním desek pro procesory Athlon 64. Do redakce nám dorazily dva kusy od firmy Gigabyte. Jako první se podíváme na levnější variantu, postavenou okolo čipové sady K8T800 od firmy VIA.
Do redakce nám dorazily další dva "podvozky" pro procesory Athlon64. Každá deska z této dvojice je postavena na rozličném typu čipové sady. Dnes si představíme K8 Triton, která v sobě integruje čipovou sadu VIA a zítra bude následovat K8N Pro s jednočipovým řešením nForce3 od firmy nVidia. Dnešní základní deska je již 5 s požitým čipsetem VIA K8T800, proto vás pro bližší informace o odkážu na předchozí recenze: základní desky
,
,
a
C.
Obr. 01 - Balení desky Gigabyte K8 Triton
klikněte pro zvětšení
Vybavení a specifikace
Na již tradiční rozměr 305x245mm bylo integrováno:
| Gigabyte K8 Triton |
| Revize Základní desky | 1.0 |
| Default Clock Speed (MHz) | 201,5 MHz |
| North Bridge | Via KT800 |
| South Bridge | Via 8237 |
| Počet PCI slotů | 5 |
| Typ pamětí | DDR333/400 |
| Počet paměťových slotů | 3 |
| Maximální velikost paměti (GB) | 3 |
| AGP Pro | Ne |
| Počet USB 2.0 portů (ne jen piny na desce) | 6 |
| Aktivní chladič na čipsetu | Ne |
| Nastavitelné napětí AGP slotu | Ano |
| Nastavitelné napětí pamětí | Ano |
| IDE nebo RAID řadič mimo Southbridge | Ne |
| Automatické zpomalení nebo vypnutí při vyšší teplotě CPU | Ano |
| Zvukový čip | Realtek ALC655 |
| Síťový čip | Realtek 8100C |
Jak si můžeme dobře všimnout, základní deska tak trochu "podvádí". Místo obligátních 200MHz je základní frekvence 201,5MHz. Tento rozdíl se může zdát zanedbatelný, ale výsledná rychlost je díky tomu zvýšena na 2015MHz. Toto je také příčinou vyššího skóre v některých testech. Jak si pak dále povíme, tato základní deska již v defaultu používá poměrně agresivní nastavení pamětí.
Rozložení komponent

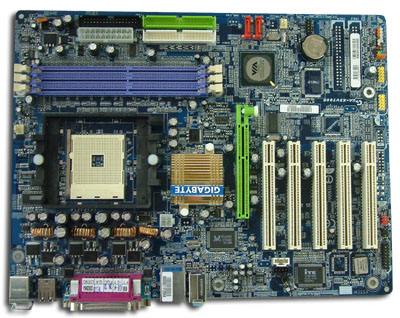

Obr. 02 - Přední strana základní desky
klikněte pro zvětšení
Již na první pohled mi tato deska něco připomínala. Jako kdyby z oka vypadla desce MSI K8T Neo. Až při bližším zkoumání se dají najít nepatrné rozdíly. Jedná se na příklad o jiné umístění BIOSu a pár dalších komponent.
Stejně jako u MSI jsou umístěny napájecí konektory, které jsou od sebe hodně vzdálené.
Proti umístění Clear CMOS konektoru se nedá protestovat, nachází se přímo u kraje základní desky tak, aby byl rychle k dispozici.
Nejvíce mě však zklamal BIOS připájený přímo v desce bez použití patice. Toto je věc, na které by se šetřit nemělo.
Ostatní
- Všechny PCI sloty podporují BusMastering
- BIOS napájený přímo v desce
Konektory

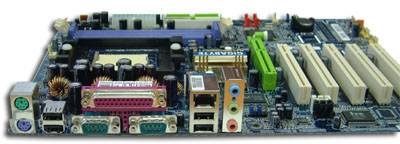

Obr. 03 - Konektory
klikněte pro zvětšení
Na desce lze najít všechny tradiční konektory: 2xPS/2, 2x USB, 1x Parallel port, 2x Serial Port, 2x USB, 1x RJ-45 a běžné 3 audio výstupy.
SATA řadič
Na desce jsou integrovány pouze 2 SATA konektory přímo v SouthBridge řadiči VIA 8237. Avšak to u desky této cenové kategorie to je běžné. I u nich lze využít Raid v nastavení 1,0 a 1+0.

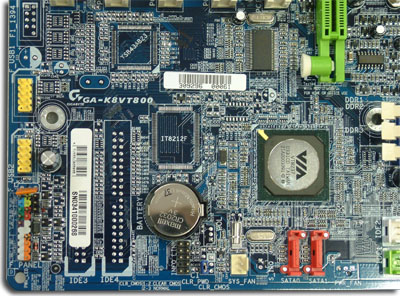

Obr. 04 - SouthBridge a okolí
klikněte pro zvětšení
Prázdné místo patří řadiči GigaRAID, který bývá integrovaný u dražších verzí. Takto jsme ochuzeni o podporu dalších dvou PATA kanálů. Neosazené místo nad GigaRAIDem patří FireWire čipu.
Síťový čip
Deska se řadí do stejné cenové kategorie jako FIC a používá i stejný síťový čip Realtek RTL8100C, který podporuje rychlosti 10 a 100Mbit. Sice je pravda, že začíná být standardem gigabitový síťový čip, ale přesto rozšíření Giga hubů nebo Switchů je v domácnostech vzácnost. A se současnými cenami ještě dlouho bude.
Obr.. 05 - Síťoví čip Realtek
Zvukový čip
Obě testované desky Gigabyte byly vybaveny novým zvukovým kodekem od firmy Realtek. Jedná se o model ALC658 který podporuje 5.1 kanálový zvuk. Novinkou u této verze je 20-bit DAC převodník a 96kHz vzorkovací frekvence. Tento kodek také podporuje standardy jako EAX 1.0/2.0, A3D, HRTF 3D a Sensaura (Direct Sound 3D je samozřejmost).
I/O řadič
Když jsem u desky FIC psal, že je jediná s I/O řadičem iTE, neměl jsem k dispozici desku Gigabyte, která má stejný řadič.
Obr. 06 - I/O řadič
Vnitřní konektory
Kvůli snížení ceny na minimum desce chybí některé konektory jako FireWire a Infra. Avšak to nejdůležitější zůstalo - dva konektory pro USB bracket, zvukové konektory a GAME konektor.
Obr. 07 - Spodní část desky
klikněte pro zvětšení
Zadní strana desky
Trochu mě zamrzelo použití plastového rámečku na zadní straně desky. Ale na druhou stranu asi nikdo neočekává, že se tato deska stane snem hráče, který by použil chladiče jako Zalman. Plastový rámeček pro běžné, boxované chladiče bohatě dostačuje.

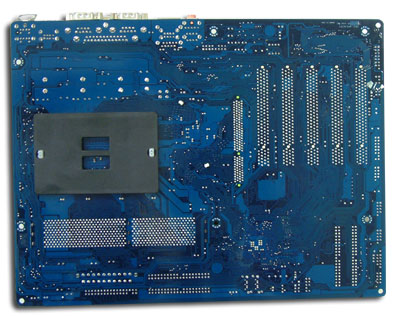

Obr. 08 - Zadní strana desky Gigabyte
Klikněte pro zvětšení
