Gigabyte X170-EXTREME ECC: pro hry i pracovní stanice

Chcete si postavit vlastní sestavu a nemáte zájem o řadové procesory Intel s integrovanou grafikou? Namísto nich si můžete pořídit běžně prodávané procesory Intel Xeon generace Skylake-DT, které nejsou zase tak moc drahé a odvděčí se bohatou nabídkou podporovaných technologií a instrukcí, jako jsou TXT či vPro. Tyto procesory jsou sice určeny do běžného socketu LGA 1151, jaký má i testovaná deska Gigabyte X170-EXTREME ECC, ale nemůžeme je využít na deskách s čipovými sadami Intel 100 Series. Intel umožní jejich využití pouze na deskách s čipsetem C236 nebo C232. A naopak, na této desce můžeme využít i řadové procesory Skylake, ale pouze Pentia, Celerony a Core i3, čili oficiálně ne Core i5 a Core i7, což není otázka hardwarové kompatibility, ale strategie firmy Intel. Ale jak poznáme, není to tak horké, jak se zdá.

- klikněte pro zvětšení -

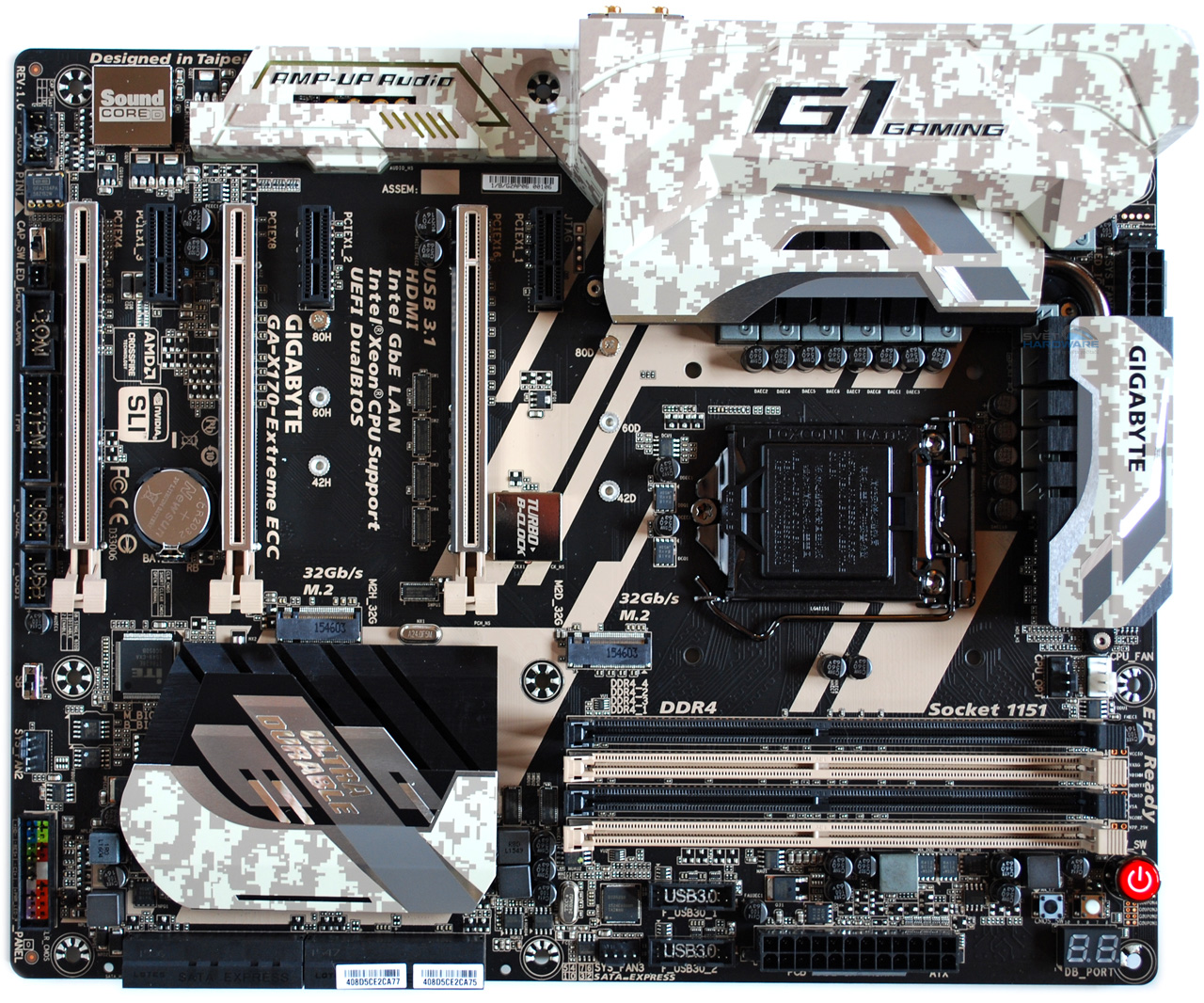

Samotná deska Gigabyte X170-EXTREME ECC má slušnou výbavu. Nedávno byla mimochodem Intelem certifikována jako první deska s C236 pro rozhraní Thunderbolt 3. To zde tak budeme moci využít na konektoru USB typu C. Vedle toho se můžeme těšit na dva sloty M.2. dvě síťovky, rovnou osm SATA 6Gbps nebo moderní HDMI 2.0 a DisplayPort 1.2. Tato rozhraní si ale nevyzkoušíme, neboť deska přišla s procesorem Intel Xeon E3-1230 v5 a ten nemá integrovanou grafiku. Jiné procesory jeho rodiny ale grafické jádro mají, a tak tato rozhraní mají své opodstatnění, nehledě na podporu i jiných procesorů generace Skylake. Můžeme ale zároveň předpokládat, že i náš procesor v podstatě grafické jádro obsahuje, jen je deaktivované. Kvůli tomu by v sestavě se samostatnou grafikou neměl být mezi ním a jiným Xeonem s vypnutým HD Graphics P530 žádný rozdíl, tedy pochopitelně až na procesorový takt.

Deska přichází na trh v obvyklé krabici stejně jako jiné modely Gigabyte a i když ji výrobce častuje označením Professional Motherboard, je také jasně vidět označení G1 Gaming. Tomu odpovídá i výbava desky. Na jednu stranu tu máme Xeony, čipset C236 a paměti DDR4 s ECC a na druhé straně herní zvukovku i síťovku.

Specifikace Gigabyte X170-EXTREME ECC
CPU	Podpora procesorů Intel Xeon E3-1200 v5, Core i3, Pentium a Celeron pro LGA 1151
Čipová sada	Intel C236 Chipset
Paměti	4x DIMM pro až 64 GB DDR4 s max. taktem 2133 MHz podpora ECC UDIMM 1Rx8/2Rx8 či non-ECC UDIMM 1Rx8/2Rx8/1Rx16 dvoukanálové zapojení
Grafické výstupy	1x DisplayPort 1.2 (4096x2304@60 Hz) 1x HDMI 2.0 (4096x2160@60 Hz) max. 512 MB sdílené Video RAM
Audio	Creative Sound Core 3D podpora Sound Blaster Recon3Di operační zesilovač TI Burr Brown OPA2134 2/5.1kanálové audio optický S/PDIF
LAN / WLAN	1x Intel I219-LM GbE LAN (10/100/1000 Mbit) 1x Killer E2400 Gigabit LAN (nelze spárovat)
Sloty	2x PCI Express 3.0 x16 (x16/-, x8/x8) 1x PCI Express 3.0 x16 (4 linky sdílené s M2H_32G) 3x PCI Express 3.0 x1 Podpora 3-Way AMD CrossFire a 2-Way NVIDIA SLI
SATA/M.2/SATA Express	2x M.2 (PCI Express 2.0 x4 i SATA 6 Gb/s) 3x SATA Express 16 Gb/s 6x SATA 6Gb/s Podpora RAID 0, RAID 1, RAID 5 a RAID 10 ASMedia ASM1061: 2 x SATA 6Gb/s, pouze AHCI
USB	9x USB 3.0 (4 na headeru) 4x USB 2.0 (všechny na headerech) kontroler Intel: 2x USB 3.1 (typ A a typ C) 10 Gb/s
Ostatní konektory	1x 24-pin ATX napájecí konektor 1x 8-pin ATX 12V přídavný konektor 5x napájení ventilátorů (4pin) 1x header pro přední panel 1x audio header 2x USB 3.0/2.0 header 2x USB 2.0/1.1 headery 1x S/PDIF out header 1x Trusted Platform Module (TPM) header 1x Clear CMOS jumper 1x port pro modul s Thunderbolt 1x sériový port (header) 1x ovladač zisku audia 1x vypínač počítače 1x reset počítače 1x tlačítko pro reset CMOS 1x přepínač zisku audia body pro měření napětí 1x přepínač systému Dual BIOS
Zadní I/O panel	1x PS/2 pro klávesnici, nebo myš 1x HDMI 2.0 1x DisplayPort 1.2 1x USB Type-A (USB 3.1 10 Gb/s) 1x USB Type-C (USB 3.1 10 Gb/s) 5x USB 3.0 (5 Gb/s) 2x RJ-45 1x optický S/PDIF Out 5x audio jacky (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
BIOS	2x 128 Mbit flash AMI UEFI BIOS DualBIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ostatní vlastnosti
Podpora OS	Windows 10/8.1/7
Formát desky	ATX (305 x 244 mm)

Až na čipovou sadu a podporu pamětí s ECC vypadá výbava této desky naprosto běžně, tedy na poměry těch lepších základních desek. Nicméně právě v čipové sadě a podporovaných procesorech je ten zásadní rozdíl. Krom oficiální podpory Thunderbolt 3 na portu USB C tu máme ještě normální USB 3.1, tedy celkem dva 10Gb/s porty. Vedle toho už mezi zadními porty nezbylo žádné místo pro porty USB 2.0, pouze USB 3.0. Starší generaci USB tak máme jen na headerech, takže s ní už vůbec nemusíme počítat.

Deska je dále vybavena dvěma síťovkami, a to jednou od Intelu a druhá je Killer E2400, kterou můžeme považovat za herní, i když je to v praxi v podstatě jedno. Integrovaný zvuk se zase spoléhá na řešení Creative Sound Core 3D a nabízí i operační zesilovač pro sluchátka. Gigabyte se také nechtěl spolehnout pouze na možnosti čipsetu, a tak doplnil jeho osm SATA 6 Gbps o dva další s využitím kontroleru od ASMedia.

Pak můžeme zmínit podporu dvou grafických karet zapojených přímo k procesoru, přičemž o třetí PCI Express x16 se jako obvykle postará čipová sada. Vhod může určitě příjít číslicový displej pro identifikaci případných problémů při bootu, tlačítka pro zapnutí/reset počítače nebo vývody pro přesné měření napětí jednotlivých systémových komponent pomocí multimetru. To vše nám usnadní různé pokusy, ovšem ne o přetaktování. Nejde o to, že s procesorem jako Xeon E3-1230 v5 to nepůjde tak dobře jako s odemčeným Core, ale o to, že použitá čipová sada přetaktování nepodporuje, ovšem s tím nesouhlasí přítomnost Turbo B-Clock u patice procesoru. Na to se ještě podíváme, ale nyní je na řadě to, jaký je vůbec rozdíl mezi čipsetem Z170 a C236.

Jak je vidět, co se týče hlavní hardwarové výbavy, jsou rozdíly mezi Z170 a C236 minimální, a to dva porty SATA 6 Gbps navíc ve prospěch C236. Pak to jsou rozdíly především ohledně podporovaných technologií, což už je jednoznačně ve prospěch C236. Není tedy divu, že jsou na tom stejně procesory Xeon v porovnání s Core.

Dodávané příslušenství

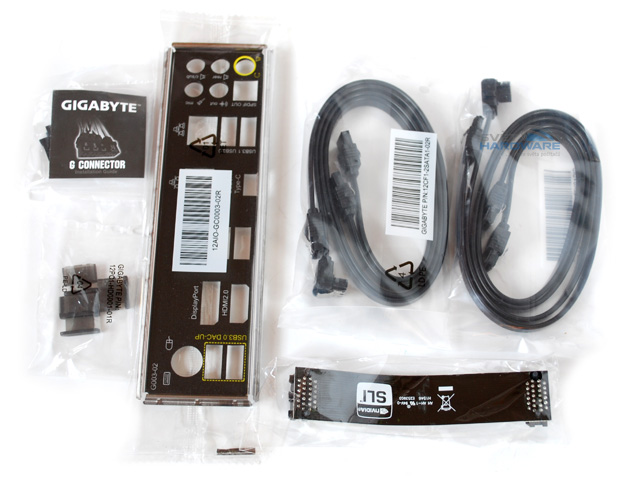

V krabici najdeme vedle manuálu a disku se softwarem také záslepku pro zadní I/O porty, tedy obvyklé a nezbytné příslušenství včetně čtyř SATA kabelů a obvyklé SLI propojky. A společně s tím také několik malých dárků.

Jsou to jednak nalepovací štítky pro označení konců kabelů, abychom se mezi nimi vyznali, pak tu jsou dva pásky se suchým zipem pro sepnutí kabelů, visačka "nerušit" na kliku a G-Connector pro snadné zapojení kabelů z předních tlačítek a LED.

Hlavní přednosti desky

• podpora procesorů Xeon
• podpora pamětí s ECC
• Thunderbolt 3
• všeobecně bohatá výbava
