S příchodem nových procesorů Intel Haswell-E se na trh dostaly i příslušné základní desky s čipsety Intel X99. Gigabyte si jich připravil 8 a my se nyní podíváme na desku určenou pro přetaktování, na níž bude běžet Core i7-5960X a 5930K.

Reklama

Společnost Gigabyte má v současné době v nabídce celkem 8 desek s X99 pro Haswell-E, mezi nimiž je testovaná X99-SOC FORCE unikátní. Jde totiž o jediný model určený především pro přetaktování, přičemž ostatní desky patří buď do klasické série UD, nebo do herní série GAMING. Gigabyte X99-SOC FORCE by vzhledem ke svému určení měla nabídnout odpovídající funkce a kvalitní a stabilní napájení procesoru. Však CPU Haswell-E mají TDP 140 W a jejich spotřeba se zvyšujícím se taktem a napětím jen poroste.

Gigabyte X99-SOC FORCE a dva Haswell-E v akci

- klikněte pro zvětšení -

Deska přichází na trh ve velké papírové krabici, v níž najdeme ještě jednu daleko pevnější krabici a v ní už samotnou desku. V přihrádkách pod ní je umístěno příslušenství, které je poměrně bohaté.

Specifikace Gigabyte X99-SOC FORCE rev. 1.0
CPU	Podpora procesorů Intel Core i7 pro socket LGA 2011-3 (Haswell-E)
Čipová sada	Intel X99 Express
Paměti	8x DIMM pro až 64 GB DDR4 s max. taktem 3000 MHz (OC) podpora Intel XMP a non-ECC modulů čtyřkanálové zapojení
Grafické výstupy	-
Audio	HD audio kodek Realtek ALC1150 codec 2/4/5.1/7.1kanálový zvuk optický výstup S/PDIF
LAN / WLAN	1x Intel GbE LAN phy (10/100/1000 Mbit)
Sloty	2x PCI Express 3.0 x16 (16 linek) 2x PCI Express 3.0 x16 (8 linek) podpora 4-way AMD CrossFire a NVIDIA SLI (Core i7-5820K pouze 3-way) 3x PCI Express 2.0 x1
SATA	1x SATA Express 1x M.2 (karty 2242/2260/2280 20 Gbps) 10x SATA 6 Gbps (RAID 0/1/5/10) - dva z rozhraní SATA Express
USB	10x USB 3.0 (8 na zadním panelu) a 8x USB 2.0/1.1 (4 na zadním panelu) 2x Renesas uPD720210 pro přídavné USB 3.0
Firewire	-
Ostatní konektory	1x 24pin ATX napájení 1x 8pin EPS napájení 1x SATA Power napájení 2x napájení chladiče CPU PWM + 3x napájení skříňových ventilátorů 1x OC PEG Power 1x napájení LED chladiče čipové sady 1x konektor pro kartu s rozhraním Thunderbolt 1x OC Panel konektor (pro budoucí zařízení) 1x header přo přední panel skříně 1x header pro audio 1x S/PDIF Out header 1x USB 3.0/2.0 header 2x USB 2.0/1.1 headery 1 x header sériového portu 1x Clear CMOS jumper 1x tlačítko Power 1x tlačítko Reset 1x tlačítko Clear CMOS 1x tlačítko Gear 1x tlačítko OC Tag 1x přepínač OC Trigger 8x tlačítka pro přetaktování 1x tlačítko pro reset BIOSu 1x přepínač funkce DualBIOS 1x modul pro měření napětí porty pro tepelné senzory
Zadní I/O panel	1x PS/2 pro klávesnici / myš 1x optický S/PDIF 8x USB 3.0 4x USB 2.0/1.1 1x RJ-45 (Gb Ethernet) 5x 3,5mm audio přepínač pro přetaktování CPU přepínač pro volbu BIOSu
BIOS	2x 128Mbit flash - Dual AMI EFI Bios PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ostatní vlastnosti	@BIOS Ambient LED EasyTune EZ Setup Fast Boot Cloud Station ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker V-Tuner Podpora Q-Flash Podpora Smart Switch Podpora Xpress Install
Podpora OS	Windows 8.1 / 8 / 7
Formát desky	ATX (305 x 264 mm)

Nyní si srovnáme použitou čipovou sadu Intel X79 s předchozím modelem Intel X99 pro procesory Sandy Bridge-E.

Čipové sady Intel X79 a X99
Čipová sada	X79	X99
Kódové jméno	Patsburg	Wellsburg
Přetaktování	CPU + GPU + RAM	CPU + GPU + RAM
Podpora integ. grafiky	ne	ne
RAID	ano	ano
Max. USB 2.0 / 3.0	14 / 0	8 / 6
Max. SATA 2.0 / 3.0	4 / 2	0 / 10
Podpora SATA Express a M.2	ne/ne	ano/ano
Hlavní PCI Express	verze 2.0: 2x 16 + 1x 8 nebo 5x 8	verze 3.0: 2x 16 + 1x 8 nebo 5x 8
Sekundární PCI Express	8x PCIe 2.0	8x PCIe 2.0
PCI	ne	ne
Intel Rapid Storage	ano	ano
Intel Smart Response	ne	ano
Intel Anti-Theft	ne	ano
TXT	ne	ano
Intel vPro	ne	ne
Maximální TDP	7,8 W	6,5 W
Výrobní proces	65 nm	32 nm

Rozdíly v uvedených specifikacích a vlastnostech jsou pochopitelně značné, však tyto čipové sady dělí vývoj v posledních 3 letech. Čipová sada Intel X79 ještě nenabídne žádné porty USB 3.0, porty SATA 6 Gbps má sama o sobě pouze 2 a pochopitelně nepodporuje rozhraní M.2 ani SATA Express, neboť ta v její době ještě neexistovala. Konfigurace linek PCI Express jsou podobné, ovšem procesory Haswell-E na rozdíl od Sandy Bridge-E již podporují PCI Express 3.0. Počet linek PCI Express 2.0 v samotné čipové sadě ale zůstal stejný. Intel X79 pak postrádá i moderní technologie a byla vyrobena ještě 65nm procesem. I kvůli tomu je její spotřeba o něco větší.

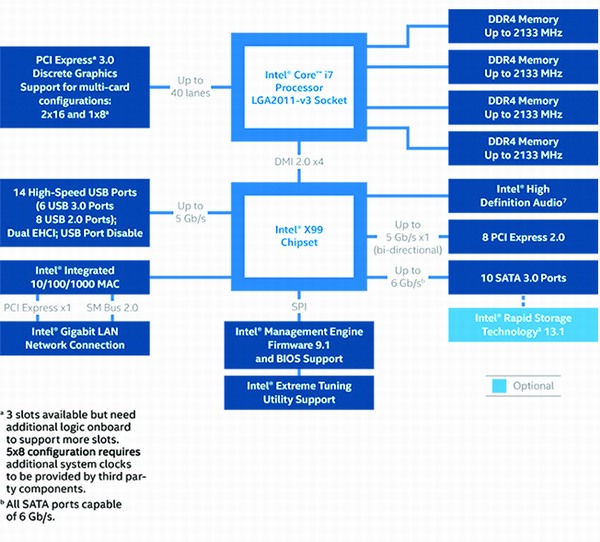

Tento obrázek ukazuje základní diagram s nabídkou sestavy Haswell-E pro socket LGA 2011-3 s čipovou sadou Intel X99. Ty propojuje již klasická sběrnice DMI 2.0 se 4 linkami, což představuje propustnost 20 Gbps v obou směrech. Jejím nástupcem se stane DMI 3.0, která se ovšem uplatní až u procesorů Skylake, které přijdou jako nástupci procesorů Broadwell, na něž teď netrpělivě čekáme. DMI 3.0 by měla nabídnout propustnost až 8 GT/s na linku.

Gigabyte X99-SOC FORCE- příslušenství a software
IDE kabel	ne
SATA kabel	6× SATA (3 zalomené)
SATA redukce napájení	ne
SLI/CrossFire propojky	ano

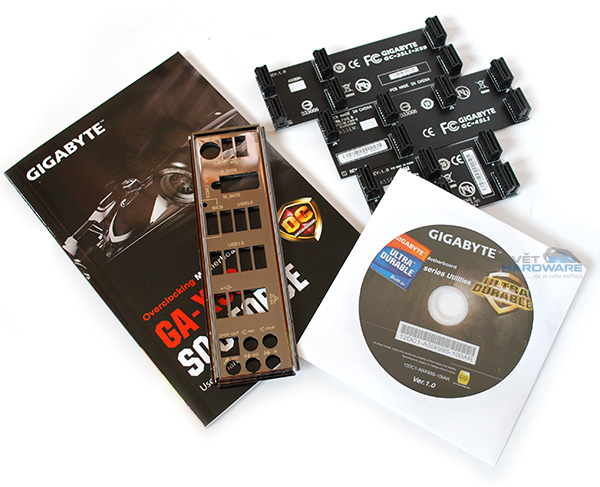

Dokumenty, apod.	instalační příručka, uživatelský manuál, instalační CD, štítek pro zadní I/O, samolepka
Ostatní	rámeček pro uchycení karet bez použití skříně redukce ze tří napájecích osmipinových PCIe na jeden
Software	ovladače + software pro audio Norton Internet Security (OEM verze) Intel Smart Response Technology

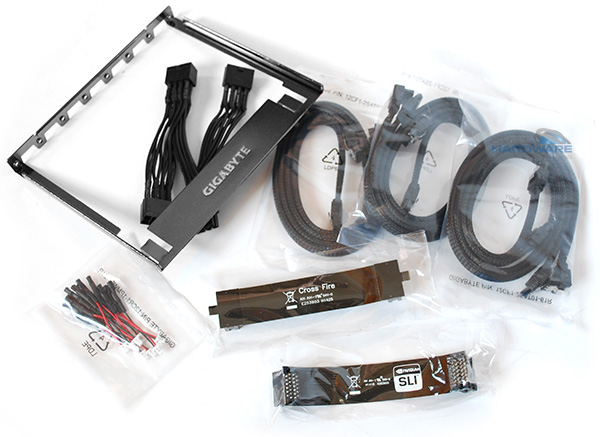

Dodávané příslušenství je poměrně široké. Máme tu sadu malých kabílků pro snadnější měření napětí procesoru a RAM, redukci ze tří 8pinových EPS na jeden pro posílení napájení procesoru a také 6 kvalitních kabelů pro připojení zařízení s rozhraním SATA. Polovina těchto kabelů má jeden konektor zalomený. Malou specialitkou desky je kovový rámeček OC Brace, který využijeme, když desku nebudeme instalovat do skříně. Když ji umístíme jen tak na stůl, můžeme si do jejích montážních otvorů upevnit tento rámeček, který se stane oporou pro karty. Není to řešení, které by bylo kdovíjak odolné, ale spolehlivě zabrání tomu, aby se karty nakláněly do stran, což přijde vhod.
