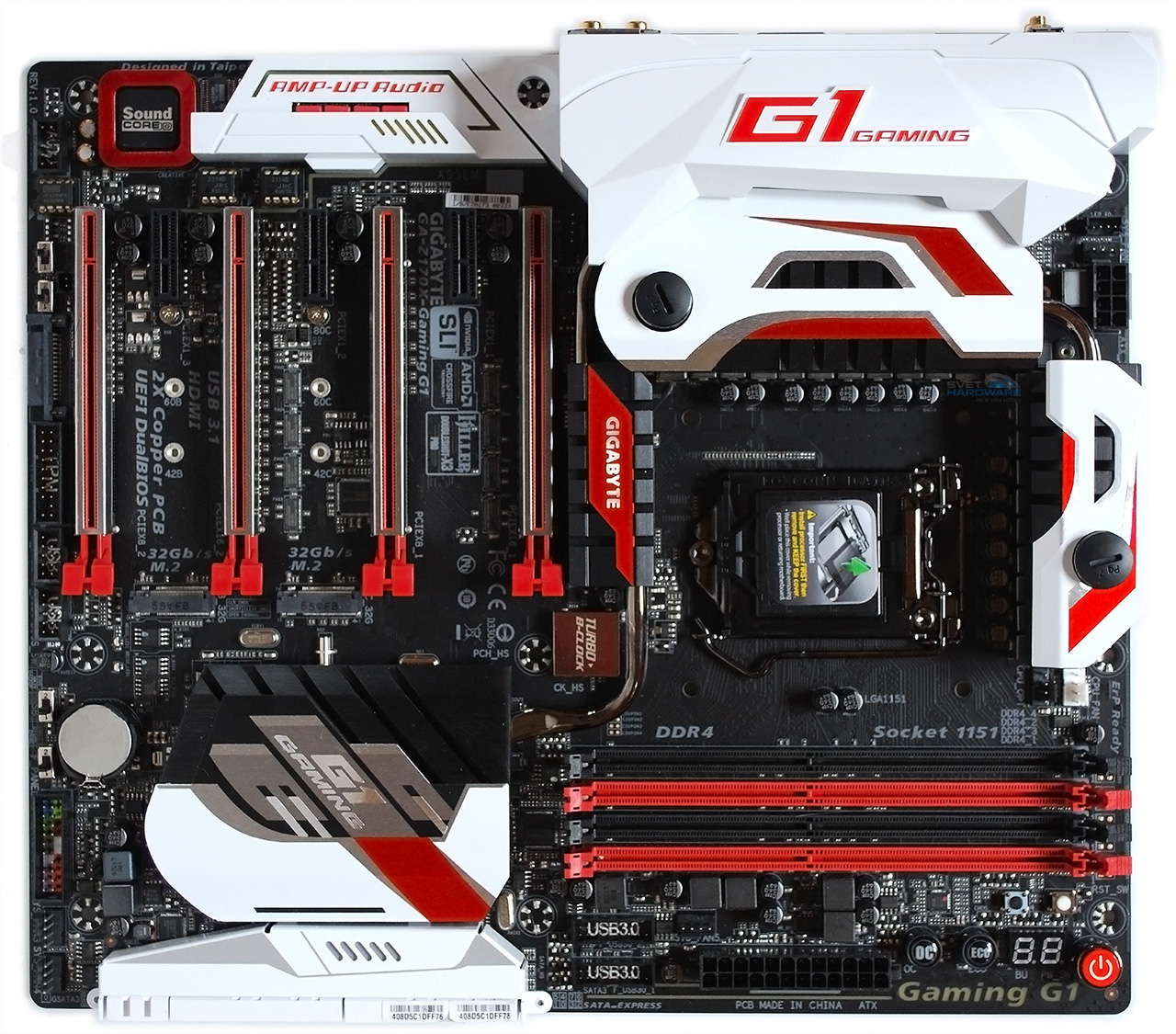

Gigabyte Z170X-Gaming G1: pro nejnáročnější

Dnes se na našem serveru podíváme v recenzi na vůbec první základní desku z nové generace, která je založena na čipových sadách Intel 100 Series a socketu LGA 1151. A nebudeme nijak troškařit, neboť předmětem zájmu bude velice dobře vybavená deska od společnosti Gigabyte, která patří na vrchol herní řady. Jde o základní desku Z170X-Gaming G1 pro náročné uživatele, která ukáže, co všechno nám může nová generace desek nabídnout. Na druhou stranu je to také deska s vysokou cenou, kterou by si měli vybrat ti uživatelé, kteří její možnosti opravdu dokáží využít.

- klikněte pro zvětšení -

Deska přichází na trh ve velkém papírovém kufříku, z nějž vytáhneme černou krabici, kde je jako obvykle v prvním patře samotná deska a pod ní pak její příslušenství. Už na obalu výrobce zdůrazňuje, že v balení najdeme jisou GC-USB 3.1 BAY, což je 5,25" modul se dvěma porty USB 3.1, z nichž jeden by měl mít značně posílené napájení. Však specifikace umožňují, aby port USB 3.1 poskytl až 100 W energie.

Ze specifikací je patrné, že naše zkoumaná Gigabyte Z170X-Gaming G1 má daleko k základní výbavě dané čipovou sadou Intel Z170 Express, i když ani ta sama o sobě by nebyla špatná a valné většině uživatelů by musela stačit. Však se podívejte do tabulky níže na její schopnosti, které byly od dob Z87 a Z97 značně vylepšeny.

Standardem jsou u nových desek pro Skylake paměti DDR4, jichž může být až 64 GB s výchozím taktem 2133 MHz. Zůstalo dvoukanálové zapojení, čili tři a více kanálů jsou stále vyhrazeny pro HEDT sestavy. Gigabyte se v tomto případě zcela správně rozhodl, že taková deska nepotřebuje širokou nabídku obrazových konektorů, však bez alespoň jedné grafické karty ji nikdo příčetný provozovat nebude. Jako nouzovka tak postačí jeden HDMI 2.0, který mezi zadními konektory zabere jen minimum místa. Rozhraní HDMI 2.0 ale procesory Skylake nepodporují, takže jak je možné, že ho tu máme? Použit je můstek MegaChips MCDP2800, který převede signál rozhraní DisplayPort na HDMI 2.0 (4K/60p/21:9/HDCP 2.2).

A právě pro grafické karty tu máme celkem čtyři sloty PCI Express 3.0 x16, přičemž specifikace udávají, že první a třetí pracují v režimu x16, a to najednou. Procesory Skylake ale mají stejně jako předchozí generace celkem 16 linek tohoto rozhraní, takže je možné, že je zde použit nějaký switch, který jejich počet efektivně zdvojuje, i když výsledná propustnost samozřejmě zůstává stejná (podobně jako PEX8747, u starší Gigabyte Z97X-Gaming G1 WIFI-BK). Ostatní dva sloty už sdílejí linky s prvními dvěma, takže po zapojení čtyřech karet by měly pracovat v režimu x8/x8/x8/x8, tedy v případě, že tu je opravdu nějaký switch. Možné ale také je, že po osazení všech slotů karty budou pracovat prostě v režimech x4/x4/x4/x4, specifikace v tomto případě nejsou jednoznačné.

Nad rámec základní výbavy tu máme jednak přídavné kontrolery pro další čtyři SATA 6 Gbps, sedm USB 3.0 a také USB 3.1 typ C na zadním štítku, který je realizován kontrolerem Alpine Ridge pro Intel Thunderbolt 3 s propustností až 40 Gb/s. To je zároveň chlouba této desky, kterou jiní výrobci v současnosti nenabídnou, ale uživatel musí také pro tuto chloubu najít využití.

Potěší také možnost výměny operačního zesilovače, celkem čtyři síťová rozhraní, tedy dvakrát gigabitový Ethernet, jednou Wi-Fi 802.11ac a také Bluetooth 4.0, dva rychlé sloty pro M.2 SSD a také zmíněný přední panel s 2x USB 3.1, typem A i C. Výbava desky je tedy skutečně velice široká a v některých případech možná až nad rámec toho, co budeme moci využít. Jde především o rozhraní HDMI 2.0 využívající speciální můstek, bez nějž bychom se snadno obešli, respektive by stačilo prosté HDMI 1.4. Stejně se počítá s využitím samostatné grafické karty. A nyní k čipové sadě.

Rozdíly v uvedených specifikacích a vlastnostech jsou oproti změnám mezi Z87 a Z97 mnohem větší, a to především s ohledem na podporu linek rozhraní PCI Express a rozhraní USB. Zatímco Z97 disponuje pouze osmi linkami rozhraní PCI Express 2.0, pak Z170 má již 20 linek rozhraní PCI Express 3.0, čili je velice vhodné, že byla posílena také její sběrnice DMI propojující ji s procesorem. Ta má nyní dvojnásobnou propustnost, a to 4 GB/s (4 linky, každá 8 GT/s). Vedle toho má tato sada také už více rozhraní USB 3.0 než 2.0, a to v poměru 10:4, zatímco u Z97 ještě v počtu vedly porty USB 2.0. To se samozřejmě odrazí ve výbavě základních desek, a to i těch nejlevnějších. Není tedy divu, že i přes pokročilejší výrobní proces má Z170 vyšší maximální spotřebu než Z97, ale jde o pouhé 2 watty.

Dodávané příslušenství

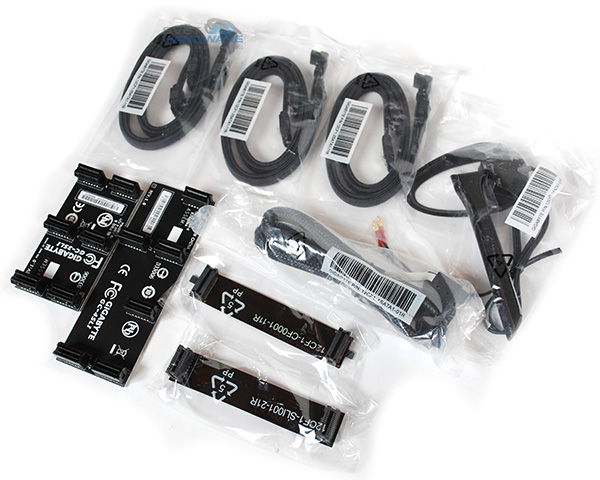

V krabici najdeme bohaté příslušenství a nejdříve se podíváme na základ v podobě šesti kabelů pro zařízení s rozhraním SATA, z nichž tři mají jeden konektor zalomený, dále tu máme celkem čtyři propojky pro karty, a to tři pro SLI a jednu pro CrossFire. Pak máme na následující fotografii ještě externí anténu pro Wi-Fi a propojovací kabel pro 5,25" modul s porty USB 3.1. Jedná se o kabel pro rozhraní SATA Express, čili konečně pro ně máme nějaké reálné využití.

Tento modul ukazuje následující fotografie a přímo na něj je položena speciální redukce v podobě karty GC-M2-U2-MiniSAS pro rozhraní M.2, s jejíž pomocí si budeme moci do systému nainstalovat také SSD s rozhraním U.2 (dříve SFF-8639). Pro snadné zapojení kabelů z předního panelu (LED a tlačítka) poslouží redukce, jakou ke svým deskám přibaluje třeba i MSI a pak tu máme obvyklý kryt zadních portů desky, manuál a disky se softwarem a ovladači.

- klikněte pro zvětšení -

Na USB modul se podívejme ještě z opačné strany, kde je vidět jednak trojice konektorů tvořících rozhraní SATA Express a také ještě dva samostatné SATA Power. Právě díky nim je modul GC-USB3.1 BAY schopen napájet oboustranný konektor typu C až 100 watty energie, takže si k němu budeme moci připojit třeba notebook a nechat jej napájet a dobíjet.

Hlavní přednosti desky

• silné 22fázové napájení procesoru
• připravena pro výkonnou sestavu s více grafickými kartami
• velice široká výbava nad rámec možností čipové sady (Thunderbolt 3)
• bohaté příslušenství
