Dnes se podíváme na základní desku Gigabyte Z87X-UD5H, která je určena pro procesory Haswell. Jedná se jeden z lepších modelů Gigabyte s čipovou sadou Intel Z87 a technologiemi Ultra Durable 5 Plus.

Reklama

Společnost Gigabyte patří mezi renomované výrobce základních desek, kterých vyrábí velké množství v různých provedeních. Však jen základních desek s čipovou sadou Intel Z87 má v nabídce 17, a to jsou zde ještě další čipové sady Intel H87, B85, H81 a Q87, čili další desítky modelů základních desek, a to pouze pro procesory Haswell. Gigabyte Z87X-UD5H přitom patří mezi ty lepší svého druhu, na což ukazuje nejen její výbava, ale i cena a fakt, že je aktuálně použita v námi doporučované PC sestavě TOP.

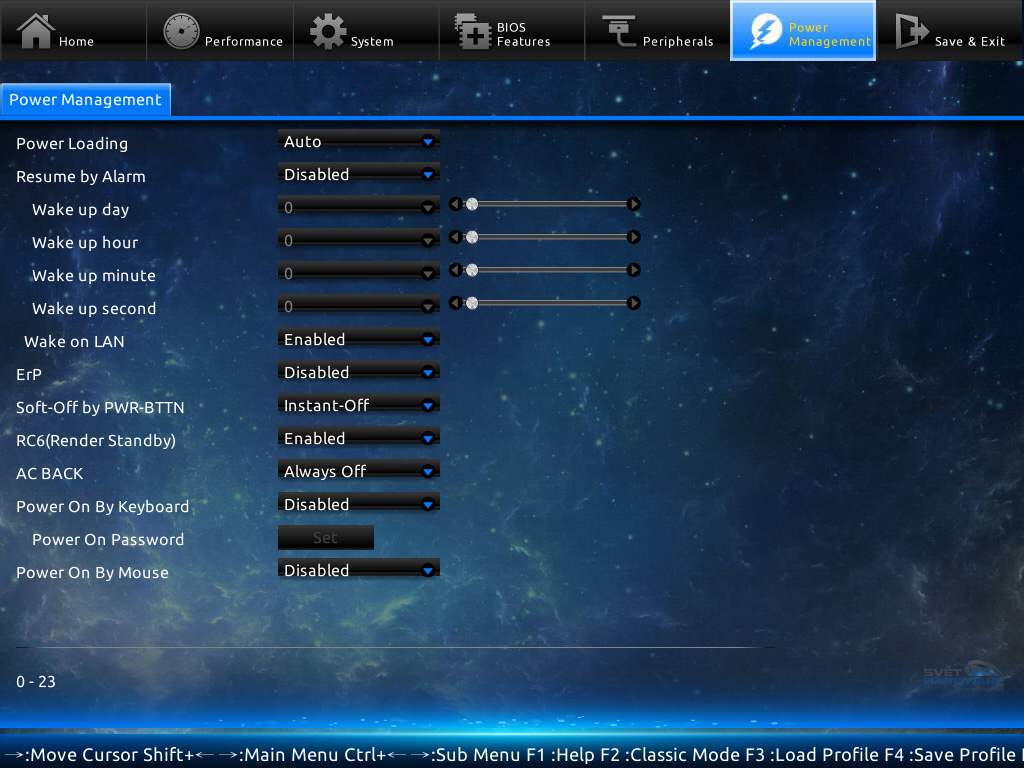

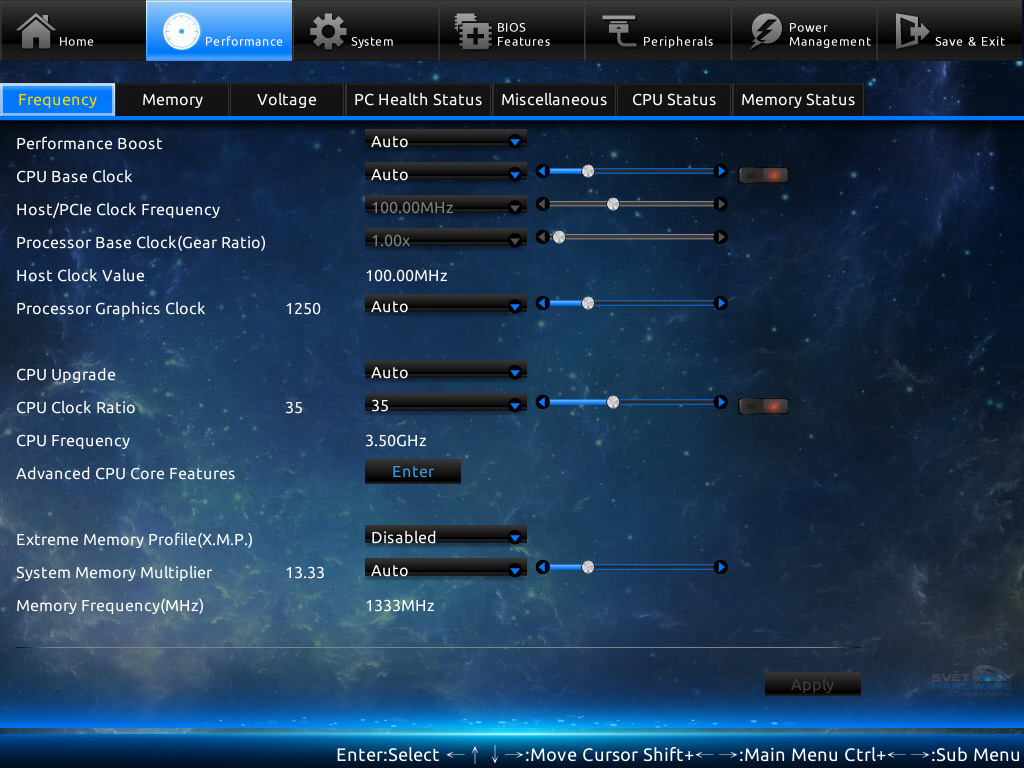

Gigabyte Z87X-UD5H: dobře vybavená deska

- klikněte pro zvětšení -

Specifikace Gigabyte Z87X-UD5H
CPU	Podpora procesorů Intel generace Haswell pro socket LGA 1150
Čipová sada	Intel Z87 Express
Paměti	4x DIMM pro až 32 GB DDR3 s max. taktem 3000 MHz (OC) podpora Intel XMP
Grafické výstupy	DVI-I (max. 1920 x 1200) 2x HDMI 1.4a (max. 4096 x 2160) DisplayPort 1.2 (max. 3840 x 2160) max. sdílená paměť 1 GB
Audio	Realtek ALC898 HD audio podpora X-Fi Xtreme Fidelity a EAX Advanced HD 5.0 2/4/5.1/7.1/SPDIF
LAN	2x Intel 1Gb Ethernet
Sloty	3x PCI Express 3.0 x16 (konfigurace x16/-/-, x8/x8/-, x8/x4/x4) podpora 2-way AMD CrossFire/NVIDIA SLI 3x PCI Expres 2.0 x1 1x PCI
SATA	čipová sada: 6x SATA 6 Gbps (RAID 0/1/5/10) Marvell 88SE9230: 4x SATA 6 Gbps (RAID 0/1/10)
USB	čipová sada: 2x USB 3.0 a 4x USB 2.0/1.1 (vše na headerech) 2x Renesas uPD720210: 8x USB 3.0 (6 vzadu, 2 na headeru)
Firewire	VIA VT6308: 2x IEEE1394a (na headerech)
Ostatní konektory	1x 24pin ATX napájení 1 x 8pin EPS napájení 1x PCIe napájení 1x napájení chladiče CPU PWM + 6x napájení ventilátorů PWM 1x konektor pro tlačítka a LED skříně 1x audio pro přední I/O panel 1x S/PDIF in (header) 1x S/PDIF out (header) 1x sériový port (header) 1x Clear CMOS 1x Trusted Platform Module (TPM) header 1x tlačítko Power 1x tlačítko Reset 1x tlačítko Clear CMOS 2x přepínače pro BIOS Voltage measurement points - body pro měření napětí
Zadní I/O panel	1x PS/2 pro klávesnici / myš 1x DVI-I 2x HDMI 1.4a 1x DisplayPort 1.2 1x optický S/PDIF 6x USB 3.0 2x RJ-45 (Gb Ethernet) 6x 3,5mm audio
BIOS	2x 128Mbit flash - Dual AMI EFI Bios PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Ostatní vlastnosti	Podpora Q-Flash, Xpress Install, APP Center (@BIOS, EasyTune, EZ Setup, ON/OFF Charge2, USB Blocker)
Podpora OS	Windows 8 / 7 podpora Linuxu a starších verzí Windows závisí především na výrobcích dodatečných čipů (Realtek, Renesas, VIA, atd.)
Formát desky	ATX (305 x 274 mm)

Srovnáme si použitou čipovou sadu Intel Z87 s předchozím modelem Intel Z77 pro procesory Ivy Bridge.

Čipové sady Intel Z87 a Z77
Čipová sada	Z87	Z77
Kódové jméno	Lynx Point	Panther Point
Přetaktování	CPU + GPU + RAM	CPU + GPU + RAM
Podpora integ. grafiky	ano	ano
RAID	ano	ano
Max. USB 2.0 / 3.0	8 / 6	10 / 4
Max. SATA 2.0 / 3.0	0 / 6	4 / 2
Hlavní PCI Express	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4
Sekundární PCI Express	8× PCI e 2.0	8× PCIe 2.0
PCI	ne	ne
Intel Rapid Storage	ano	ano
Intel Smart Response	ano	ano
Intel Anti-Theft	ano	ano
Intel Smart Connect	ano	ano
Intel Rapid Start	ano	ano
Intel vPro	ne	ne
Maximální TDP	4,1 W	6,7 W
Výrobní proces	32 nm	65 nm

Rozdíly mezi oběma čipovými sadami nejsou velké a týkají se především podpory rozhraní SATA a USB, kde se důraz přesunul na novější verze. Diagram ukazuje 14 portů USB 2.0, přičemž specifikace mluví o 8. Když se k nim ale přičte dalších šest USB 3.0, které jsou samozřejmě zpětně kompatibilní s USB 2.0, počet odpovídá. Zajímavé však je, že naše testovaná základní deska využívá ze šesti USB 3.0 konektorů v čipové sadě Z87 pouze dva a dalších osm zajistí dva čipy Renesas. Kdyby však využila všech šest, pak by na celkový počet 10 nabízených USB 3.0 stačil už jen jeden čip Renesas.

Čipová sada je s procesorem stále spojena pomocí sběrnice DMI 2.0, u pamětí přibyla podpora DDR3L, ovšem stále jde o 1600 MHz a 2 kanály a rozhraní Serial ATA mají i nadále maximálně 6 portů, ovšem nyní jsou všechny verze SATA 6 Gbps.

Gigabyte Z87X-UD5H - příslušenství a software
IDE kabel	ne
SATA kabel	6× SATA
SATA redukce napájení	ne
SLI propojka	ano
Dokumenty, apod.	instalační příručka, uživatelský manuál, instalační CD, samolepka, 3,5" modul se dvěma USB 3.0, štítek pro zadní I/O
Software	Norton Internet Security (OEM version) Intel Rapid Start Technology Intel Smart Connect Technology Intel Smart Response Technology cFosSpeed

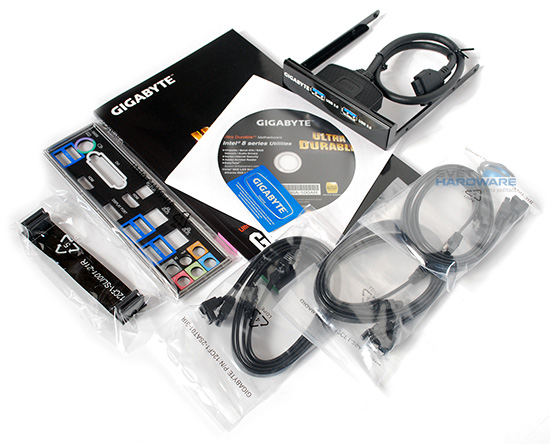

Příslušenství je standardní a pokud tu je něco navíc, pak je to především záslepka pro externí 3,5" pozici s dvojicí portů USB 3.0. Nicméně ty jsou dnes již standardní součástí nových počítačových skříní, pokud si nekoupíme nějaký vyloženě low-endový model, přičemž headery na základní desce jsou tu pro čtyři USB 3.0. Jeden obslouží samotný čipset a druhý přídavný kontroler Renesas. Takže pokud vaše skříň nabízí jen 2 přední USB 3.0, můžete najít pro tento panel využití.
