Jistě pamatujete takřka legendární model L220x, který Lenovo uvedlo již před několika lety. Od té doby se u nich žádný profesionální model v dílnách neurodil. Nyní však na trh dorazil 24“ monitor s IPS panelem. Bude to pro Lenovo návrat zpět do první ligy?
Interpolace obrazu při nižším rozlišení (1280 x 800)

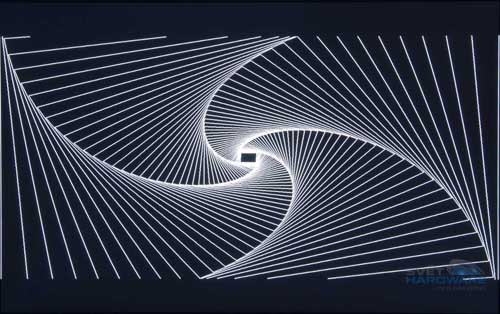

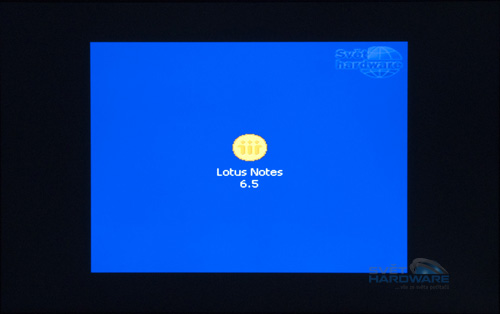

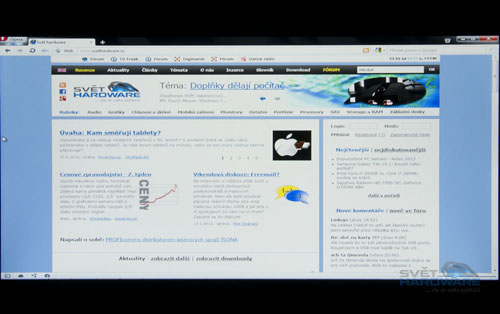

Stejně jako minule testované HP, tak i dnes prověřované Lenovo nezvládá zobrazení nenativního rozlišení 1280x800 přes celou plochu panelu a „roztáhnout“ umí až rozlišení 1440x900 či 1680x1050. Na výsledky při 1280 na 800 pixelů se můžete podívat níže.
- Klikněte pro zvětšení -
- Klikněte pro zvětšení -
- Klikněte pro zvětšení -

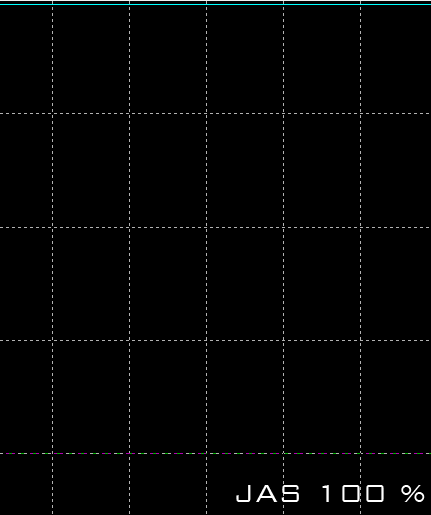

Regulace jasu
S jasem jsem měl problémy již při jeho snižování na minimální hodnotu v jedné z předchozích kapitol a jistý vzdor jsem zaznamenal i při kontrole průběhu napětí. Nedávno testované e-IPS panely se často dostávají s frekvencemi k hodnotám okolo 400 Hz, avšak z Lenova nevymáčknete více jak 175 Hz.

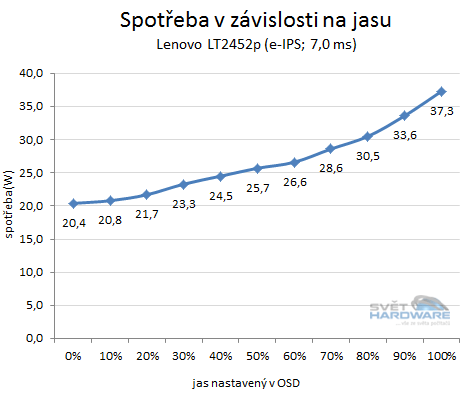

Spotřeba
Dalším problémem vysokého minimálního jasu je samozřejmě také spotřeba, která je na poměry moderních LED monitorů o něco vyšší. Přesto máte před sebou velmi úsporný monitor a jeho provoz se na spotřebě domácnosti rozhodně nijak výrazně neprojeví.
