Prodej procesorů AMD64 pro Socket 939 pomalu začíná a tak je čas podívat se na základní desky pro ně určené. Dnešní obětí mého nekompromisního testování se stala základní deska od firmy MSI.
Odměníme každého! Vyplňte komunitní průzkum a získejte luxusní ceny
Kdo jste, na čem a co hrajete, jaký obsah konzumujete a jaký vztah máte k AI? Věnujte nám pár minut a jako dárek za vyplnění získáte slevu na nákup a šanci získat také další luxusní ceny.
Základní desky pro AMD64 Socket 939 jsou na trhu již nějaký ten pátek a my jsme zatím měli na recenzi pouze dvě základní desky, tak se pokusím vše napravit. Po základních deskách MSI K8N a
tu máme další MSI, tentokrát novou verzi MSI K8N Neo2-54G. Jak jistě víte, pro procesory AMD a socket 939 jsou vhodné dvě čipové sady VIA K8T800Pro a nVidia nForce3 Ultra. Obě tyto čipové sady jsou na rozdíl od předchůdců vybaveny 1GHz HT.
MSI K8N Neo2-54G
Kromě zrychlení HT a 8x USB 2.0 portů je vše při starém, tedy čipová sada obsahuje GigaLAN včetně FireWallu a samozřejmě nVidia RAID. Některé části jsem již popsal ve starším článku
. Pro ty, kteří chtějí podrobnější informace o firewallu, je zde
ze stránek firmy nVidia.

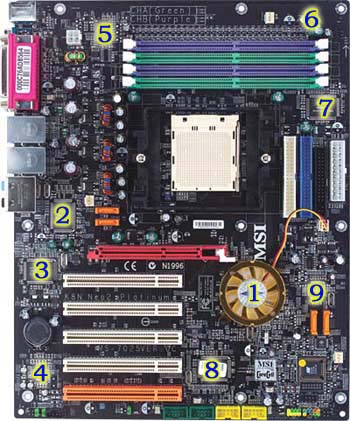

Použité komponenty:
| Označení čipu | Anglický název | Český překlad | Vlastnosti | Datasheet |
| 1 | nForce3 Ultra | Chipset | Čipová sada | 1GHz HT | Datasheet |
| 2 | Marvell 88E1111 PHY | Gigabit Ethernet Controller | Řadič Gigabit Ethernetu | 10/100/1000Mbit | Datasheet |
| 3 | Realtek 8110S | Gigabit Ethernet Controller | Řadič Gigabit Ethernetu | 10/100/1000Mbit | Datasheet |
| 4 | Realtek ALC 850 | AC´97 codec | Zvukový kodek | 8. kanálů | Datasheet |
| 5 | ISL6559CB | PWM Controller | Regulátor napětí procesoru | 0,8V-1,55V po 25mV | Datasheet |
| 6 | Winbond W83310DS | DDR Bus Termination Regulator | DDR napěťový regulátor |
| Info |
| 7 | Winbond W83627THF | Super I/O | Super I/O | 3x SmartFAN | Datasheet |
| 8 | VIA VT6307 | FireWire | FireWire | 3 konektory 400Mbps | Datasheet |
| 9 | Marvell 88SR3020 PHY | SATA PHY | SATA řadič |
| Info |
Některým tyto informace mohou přijít zbytečné, ale pro další testování se jistě budou hodit. Jako další desku zde mám připravenou Asus K8N-E Deluxe, tak se můžeme podívat, do jaké míry se liší a částečně si tak můžeme udělat obrázek o každé desce.
Jen pro představu, základní deska ASRock K8S8X je vybavena regulátorem napětí ST L6919E. Ten sice podporuje stejný rozsah napětí i se stejnými skoky, ale jen 2-fazové napájení, na rozdíl od ISL6559CB u MSI. který podporuje 4-fázové. Ale o tom budeme pokračovat v budoucnu.
A jen pro zajímavost, regulátor napětí DDR je podle specifikace určen pro základní desky Intel Springdale.
- Technické specifikace:
- Patice Socket 939
- Podporované procesory AMD Athlon64
- Frekvence sběrnice :
- 200 MHz (5x200MHz = 1000 MHz)
- Čipová sada nForce3 250Ultra
- Paměť
- 4 paměťové sloty DIMM pro DDR SDRAM
- Podporované paměťové technologie DDR266/333/400 (včetně ECC)
- Maximum operační paměti 4 GB
- Rozšiřující sloty:
- 1x AGP 8x
- 5x PCI
- Interní konektory:
- 4x 3-pinový konektor pro větráček (monitorované), ale jeden použit pro chlazení čipové sady
- 1x IrDA
- 1x CD-In
- Komunikační porty na desce:
- 4x USB 2.0
- 2x PS/2
- 1x LPT
- 1x COM
- 2x RJ45
- 5x audio 3,5 mm jack
- 1x optika
- 1x FireWire
- 1x Cinch
- Komunikační porty přídavné:
- 4x USB 2.0
- Diskové řadiče (maximálně 10 disků):
- 2x Ultra ATA 66/100
- 4x Serial ATA-150 RAID0, 1, 0+1 a JBOD (nForce3 250Ultra)
- Speciality:
- DualDDR 266/333/400
- 2x 1G Ethernet v čipsetu s Firewallem
- Post diody
- Formát desky: ATX
- Rozměry: 305 x 245 mm
