Thermalright HR-03 GT

Mezi nadšenci pro chlazení počítačových komponent je společnost Thermalright velmi dobře známá pro své kvalitní chladiče, kam patří i dnes nejmocnější model klasického vzduchového procesorového chladiče, jaký jsme testovali –

Thermalright IFX-14

, jenž využívá čtyřech duálních heatpipe a masivní plochu žeber. A ve stylu „čím víc heatpipe, tím víc Thermalright“ pokračuje i dnes recenzovaný chladič Thermalrigh HR-03 Plus jenž zaměstná celkem šest heatpipe.

i Svět hardware

HR-03 GT vychází z verze HR-03 Plus a předtím také existoval základní HR-03 (jedná se o sérii HighRiser). Avšak předchozí jsou určeny pro starší high-end (ATI 1950 / NVIDIA 7900, respektive ATI HD 2900 / NVIDIA 8800 - G80). Pro řadu NVIDIA 8800 (G92) nebo ATI HD 3800 je nutné použít verzi GT. Thermalright také dodržuje svou tradici balení produktů a místo navoněného obalu hýřícího barvami své chladiče dodává v obyčené hnědé lepenkové krabici. V té jsou ale jeho produkty velmi dobře chráněny okolním pěnovým materiálem a o to tu jde především.

i Svět hardware

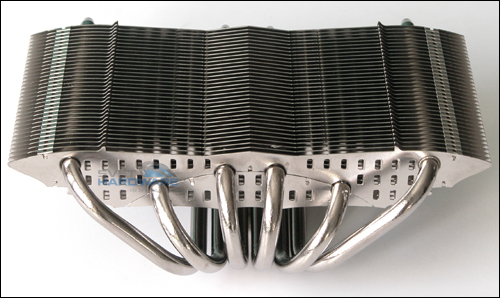

Z útrob krabice tedy vyjmeme nejdříve jednoduchý manuál v podobě listu A4, známou podlouhlou samolepku, která u mě úspěchy nesklízí, bílou krabičku s příslušenstvím a montážním kitem a nakonec samozřejmě samotný chladič, dodatečně zabalený v igelitu. Chladič má celkové rozměry 133 x 156 x 38 mm.

i Svět hardware

i Svět hardware

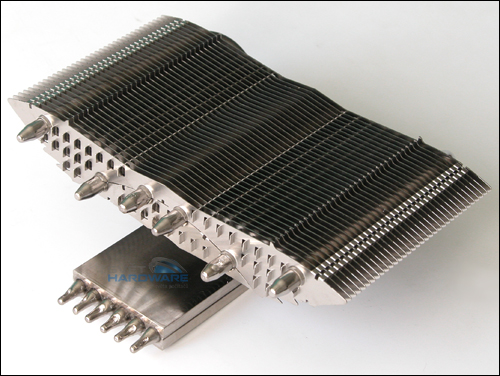

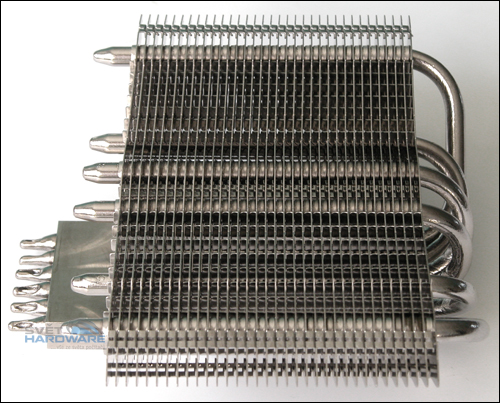

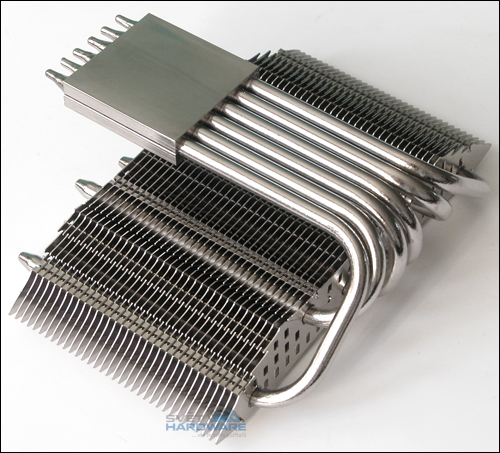

Jeho zpracování je, jak jsme si u Thermalrightu mohli zvyknout, na pohled velmi pěkné a kvalitní. Jedná se o takovou koncepci, kde je v poniklované měděné základně (43 x 45 x 10 mm) zapuštěno šest heatpipe (každá o průměru 0,6 cm). Ty vycházejí všechny ven jedním směrem, otáčejí se nahoru, symetricky rozdělují na dvě trojice a pak se napojují na celkem 35 žeber, s nimiž jsou evidentně sletovány v jeden celek, jako jsou přiletovány k základně. Žebra se proto nerozjíždějí a jejich vzdálenost je tedy konstantní.

i Svět hardware

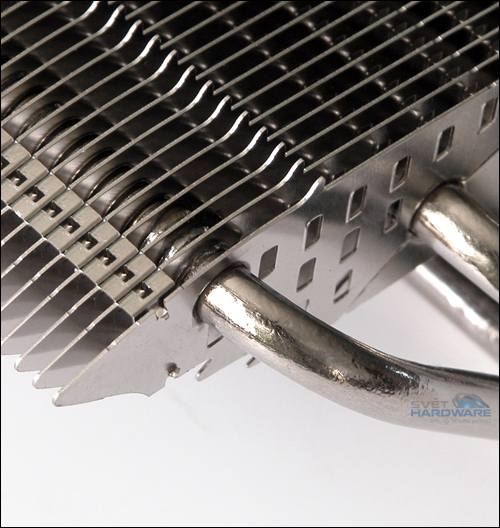

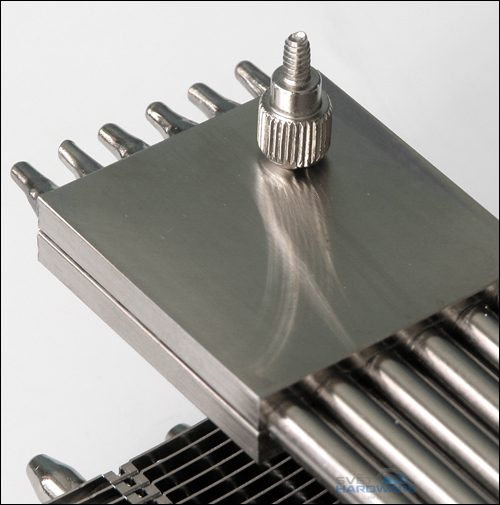

Tloušťka žeber je zde 0,4 mm a odstupy činí téměř 2 mm. Tento chladič však patří do série High Riser, jak jsem se již zmínil (od toho označení HR-03). Znamená to, že jeho žebra byla na několika místech vyseknuta a ony výseky ohnuty o 90°. Dle firmy toto má zlepšit průběh vzduchu skrz chladič, a tím i zvýšit chladicí účinek. HR-03 Plus má také zarovnány a vyhlazeny obě strany základny. Uživatel se tedy stejně jako u předchozích verzích rozhodnout, zda bude jeho žebroví na lícní nebo rubové straně karty, což mu dává jistou volnost v tom, aby si rozmyslel konfiguraci svého chlazení.

i Svět hardware

Pro efektivní zkrocení teploty karet jako GeForce 8800 Ultra je však nutné použít dodatečný ventilátor, jinak se teploty vyšplhají příliš vysoko a chladič kartu v podstatě neuchladí. Tento ventilátor si však musíte obstarat sami, a máte tedy v tomto směru jistou volnost.

Příslušenství

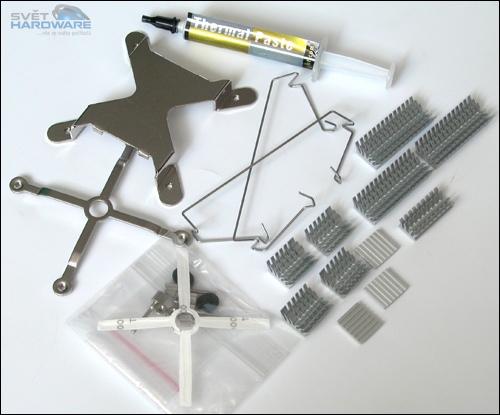

Co se týče příslušenství, pak mezi ním nalezneme opravdu vše, co je potřeba ke korektnímu nasazení chladiče na grafickou kartu, samozřejmě kromě nástrojů a ventilátoru. Z bílé krabičky vytáhneme celkem tři igelitové sáčky. V jednom jsou montážní šroubky, matičky a gumové podložky, druhý má v sobě množství pasivků pro BGA paměti a ostatní výkonné prvky karty.

i Svět hardware

A nakonec tu máme ostatní výbavu v podobě dvou různých spon (jejich způsob použití závisí na orientaci chladiče), dvě kovové drátové spony pro instalaci ventilátoru a pěkně velkou tubu bílé teplovodivé pasty Thermalright.

Instalace

Oproti instalaci verze HR-03 Plus zde šlo vše hladce, především proto, že rozteče otvorů v kartě odpovídaly rozmístění šroubků ve sponách. Proto jsem na žádný problém při nasazování ani sundávání chladiče nenarazil.

Tento Thermalright můžeme nainstalovat dvěma způsoby - jednak klasicky, kdy bude chladič nad GPU, a tedy v klasické ATX skříni pod grafickou kartou, nebo naopak na druhé straně karty. Pro oba způsoby se však použijí dvě stejné spony a stejné šroubky. Základna chladiče se může připevnit na GPU z obou stran a my si pouze vybereme dle manuálu, na jaký rámeček připevníme šroubky a jakým rámečkem chladič z druhé strany zajistíme. Logicky tedy nejde o složitý úkon, ale kvůli problémům s nepřesnými součástmi je realizace již o něco těžší.

i Svět hardware

Před samotnou instalací však nesmíme zapomenout nainstalovat na paměti a napěťové měniče příslušné pasivy. K tomuto chladiči si také uživatel musí sám (pokud chce využít jeho plný potenciál) dokoupit ventilátor o hraně 92 mm, ke kterému Thermalright dodává pouze pružné drátky pro uchycení. My jsme použili model Papst 3412 N/2GLE na otáčkách 1600 RPM. Celkově však chladič s 25 mm vysokým ventilátorem zabere celé tři sloty, pokud je tedy umístěn nad čipem GPU a to může být již příliš. Pokud dáme chladič na druhou stranu karty, pak se může zase omezovat s chladičem procesoru, což se stalo i v našem případě, a karta se tak musela odstěhovat do spodního PCIe x16 slotu.
