Tato deska totiž není vybavena čipovou sadou VIA Apollo KT133 (jako její kolegyně), ale její obdobou s integrovaným grafickým čipem. Tato čipová sada nese označení VIA ProSavage KM133 a North Bridge čip VIA VT8365 obsahuje 2D grafickou část S3 Savage2000 a 3D grafickou část S3 Savage4.
Tato základní deska vybočuje ze zaběhnutého standardu desek tohoto testu. Není totiž vybavena čipovou sadou VIA Apollo KT133, ale její obdobou s integrovaným grafickým čipem. Tato čipová sada nese označení VIA ProSavage KM133 a North Bridge čip VIA VT8365 obsahuje 2D grafickou část S3 Savage2000 a 3D grafickou část S3 Savage4. Grafické testy proto berte samozřejmě s rezervou, nemohou se rovnat výkonům, kterých dosahuje grafická karta nVidia Geforce 2 MX se svojí jednotkou T&L.
Podrobné informace o této čipové sadě naleznete zde.
Deska samotná je formátu Micro ATX o rozměrech 220 x 240 mm. Odmyslíme-li si jinou čipovou sadu a s ní související vývody pro připojení konektoru VGA je deska prakticky totožná s deskou Tomato PM133.
Obr. 1 – základní deska Tomato PG133
Technické specifikace
- Čipová sada VIA ProSavage KM133 (North Bridge VIA VT8365, South Bridge VIA VT82C686A)
- Určeno pro procesory AMD Athlon (Thunderbird) a AMD Duron
- Dva paměťové sloty DIMM, podpora PC100/133 SDRAM paměťových modulů
- Maximální velikost operační paměti 1 GB
- 1x AGP a 3 x PCI slot
- Dvoukanálový řadič IDE s podporou Ultra ATA/66
- 1x LPT, 2x COM, 2x PS/2, 2x USB porty
- Vývody pro další dva USB konektory
- Integrovaný AC’97 zvukový kodek
Popis základní desky
Jak jsem již uváděl tato základní deska je až na integrovaný grafický čip totožná s deskou Tomato PM133 a tudíž je zde i totožný způsob uchycení baterie. Tedy myslím ono vertikální usazení, ostatně nejlépe je to vidět na obrázku.

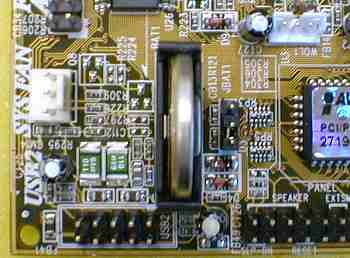

Obr. 2 – Vertikální umístění baterie na základní desce Tomato PG133
Nastavení frekvence systémové sběrnice se dá provádět pomocí čtyřech jumperů (DIP by byl mnohem vhodnější a rozhodně pohodlnější) nebo v BIOSu, kde jsou k dispozici tyto hodnoty 100, 103, 105, 112, 115, 120, 124 MHz.
Konektory větráků pro chladiče je možné připojit do celkem dvou zdrojů napětí z nichž oba monitorují rychlost otáčení větráků.
Paměťové sloty DIMM naleznete na základní desce dva a jsou určeny pro paměťové moduly PC100/133 SDRAM, přičemž maximální hodnota operační paměti je 1 GB.
Základní deska obsahuje jeden slot AGP 4X (pro případ, že se nespokojíte s integrovaným grafickým řešením od společnosti S3) a 3 sloty PCI. Komunikační porty jsou (jak jinak) zcela běžné: 1x LPT, 2x COM, 2x PS/2 a 2x USB. Na desce naleznete také vývody pro připojení dalšího USB moduly, ten však není součástí testované desky.
Na základní desce je integrovaný AC’97 zvukový kodek a u portů naleznete konektory game port, line-in, line-out a mic-in. Interní audio vstupy jsou zde tři CD-IN, AUX-IN a TEL. Další konektory, kterými je deska osazena, jsou Wake on LAN a vývody pro připojení IrDA komunikačního zařízení.
K základní desce se dodává VGA konektor, který se připojuje do vývodů na desce. Musím říct, že mnohem elegantnějším řešením by bylo vynechat jeden sériový port a místo něj umístit VGA konektor.
Obr. 3 – VGA konektor základní desky Tomato PG133
Dalším příslušenstvím je Ultra ATA/66 kabel (s označením který konektor patří do kterého zařízení) a kabel pro připojení floppy mechaniky. Dále je dodáváno instalační CD, které je zcela shodné jako u základní desky Tomato PM133. Obsahuje software Norton Antivirus 2001 a ovladače pro různé základní desky (samozřejmě včetně té testované). V manuálu je dobře popsaný BIOS, kvalitní slovníček pojmů a nepříliš dobře popsaná samotná základní deska.
Ještě se zmíním o jedné drobnosti, kterou je grafická část desky. Nám na mysli paměť využívanou grafickým čipem, ta se vyhradí v operační paměti počítače, přičemž nastavení se provádí v BIOSu. Pro všechny testy jsme nechali nastavenou výchozí hodnotu nastavenou v BIOSu, která v tomto případě činí 8 MB.
