Dnes si představíme skříň značky Acutake, jež se snaží skloubit všemožné moderní trendy. Jde o hliníkovou skříň s rychloupínacími mechanismy, šachtou pro pevné disky otočenou o 90° a nízko položenou pozicí pro napájecí zdroj. Jaké je však její provedení?
Instalace komponent

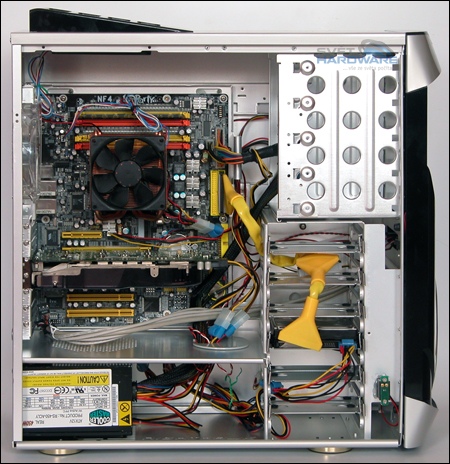

Instalaci základní desky chce výrobce uživatelům zpříjemnit tím, že mu dovolí vysunout tray, základní desku přišroubovat mimo a pak ji i s trayem zasunout dovnitř. Jediná výhoda, kterou v tom osobně vidím, je ta, že se pohodlněji instalují distanční sloupky, ale jinak dle mě nejde o příliš hodnotnou funkci.
S montáží ostatních komponent nevznikl žádný problém. Nelze zde však protahovat kabely mezi trayem a pravou bočnicí a také je docela otravné dostávat kabely tak daleko k otočeným diskům, ale to je ostatně problém snad všech podobně zpracovaných skříní. Jinak ale nemám k instalaci, kromě nutnosti sem tam něco přihnout, co dodat.
- klikněte pro zvětšení -
Nová komponenta v testech

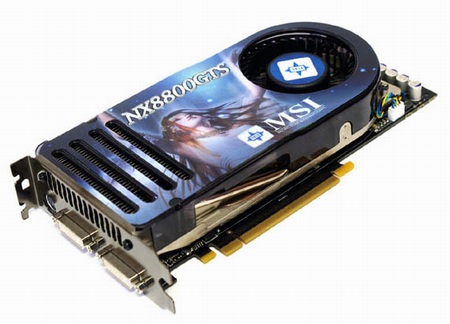

Dnes neplánovaně přivítáme novou komponentu, která nahrazuje minulou novinku - grafickou kartu s čipem Radeon X1950 Pro - jež se bohužel poroučila do křemíkového nebe. Novinkou je grafická karta MSI NX8800GTS T2D32OE s čipem NVIDIA GeForce 8800GTS a 320 MB paměti. Její nastavení jsem se rozhodl ponechat na nominálních hodnotách. GPU je dosti výkonné na to, aby dosáhlo vyšších teplot, kde se lépe ukáží rozdíly. Jak je všeobecně známo, řada 8800 od NVIDIE využívá standardizované chlazení s přímým výfukem teplého vzduchu ven ze skříně. V tomto směru se tedy situace od předchozího případu nemění, pouze samozřejmě nejde porovnávat dosažené teploty mezi skříněmi.
- Základní deska: DFI LANParty-UT nF4 Ultra-D
- Procesor: Athlon 64 FX55@2.6GHz
- Chladič a ventilátor: Thermalright XP90C + Papst 3412 N/2GLE (92mm, 1600RPM) + pasta Arctic Cooling MX-2
- Operační paměť: V-Data 256MB DDR400
- Grafická karta: MSI NX8800GTS T2D32OE - NVIDIA GeForce 8800GTS 320 MB RAM
- Pevný disk: Western Digital 80GB (WD800JB)
- Zdroj: Cooler Master RS-450-ACLY – 450W
Teplotní testy
K teplotním testům jsem využil opět klasickou sestavu benchmarků a zatěžovacích aplikací Prime95, 3DMark03 (Mother Nature) a h2benchw. Teploty pak snímaly aplikace SpeedFan a Rivatuner. Pozice pro ventilátory jsou zde celkem tři, z toho dvě zaplněné 140mm a 120mm modely. Zbývá horní pozice, do níž jsem umístil 120mm ventilátor Papst 4412 F/2GL (1600 RPM) a vše bylo připraveno. Nejdříve jsem zkusil, kam se teploty vyšplhají se všemi ventilátory zapnutými a pak jsem postupně vypnul přední ventilátor a nakonec k němu přidal i vypnutý horní ventilátor. Teplota okolního vzduchu byla
23°C
.
| 2x 120mm OUT + 1x 140mm IN | ||
CPU | 32°C | 50,5°C |
Chipset | 40°C | 52°C |
GPU | 59°C | 78°C |
HDD | N/A | 30°C |
Při poměrně velkém hluku všech tří ventilátorů se teploty procesoru a čipové sady zastavily na 50,5 a 52°C, což je celkem klasické a níž už se příliš nedá jít. Výchozí teplota grafické karty byla °C a uvidíme tedy, jak moc se budou teploty s vypínáním jednotlivých ventilátorů lišit.
| 2x 120mm OUT | ||
CPU | 32°C | 51,5°C |
Chipset | 41°C | 54°C |
GPU | 59°C | 78,5°C |
HDD | N/A | 37°C |
Přední ventilátor má vliv, jak jinak, především na teplotu pevného disku. O dva stupně však stoupla i teplota čipové sady, jež stojí také přímo v cestě proudícímu vzduchu. Ostatní komponenty reagovaly jen málo.
| 1x 120mm OUT | ||
CPU | 33°C | 52,5°C |
Chipset | 41°C | 54°C |
GPU | 61°C | 81°C |
HDD | N/A | 37°C |
S vypnutým ventilátorem ve stopu skříně se již hluk podstatně snížil, že by se u počítače dalo i pohodlně pracovat, ale k ideálu to má samozřejmě daleko, vzhledem k tomu, že odhaduji otáčky zadního ventilátoru na 1400 RPM. Co jsem ani příliš nečekal, bylo, že tím utrpěla především grafická karta, jejíž teplota se vyšplhala nahoru o 2,5°C. Ostatní komponenty to příliš nepoznamenalo.
