V minulosti jsme se zpravidla moc nevěnovali recenzování počítačových skříní, ale jejich vzrůstající rozmanitost si o pozornost přímo říká, proto se dnes podíváme do P180, skříně, jež je zajímavá svým minimalismem na povrchu v kontrastu s netradičním a bohatým vnitřkem.
S touto recenzí počínáme s testováním PC skříní i z užitného a teplotního hlediska. V prvním případě budu popisovat postřehy z instalovaní střev dovnitř skříně a v případě druhém se podíváme na schopnost odvádět teplo od komponent při různých nastaveních, které jsou u daného výrobku k dispozici. Sestava bude pokaždé stejná, takže dnešní výsledky můžete zatím brát jako referenční, se kterými budeme porovnávat výsledky dalších skříní.
Testovací sestava:
- Základní deska: DFI LanParty-UT nF4 Ultra
- Procesor: Athlon 64 FX55@2.6GHz
- Chladič a ventilátor: ThermalRight XP90C + Papst 3412 (92mm)
- Operační paměť: Mushkin PC3200 (2*512MB)
- Grafická karta: Club3D GF6600
- Pevný disk: Seagate Barracuda 7200.8 250GB
- Zdroj: Man Power FSP300-60BT

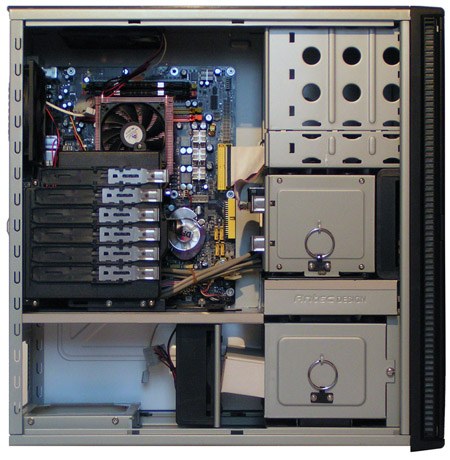

Plný case bez zdroje.
Instalace komponent se bohužel neobešla bez problémů. Základní deska DFI má totiž audio kodek na samostatné kartičce, která se zasunuje do desky v oblasti zadního štítku. Ale na Antec je tento modul moc vysoký a koliduje se zadním 12cm ventilátorem skříně. V oblasti zadního štítku tak nemůže být nic vyšší, než 4.5cm, jinak si můžete vybrat mezi vymontování ventilátoru ze skříně a úpravou základní desky. Pro účely testování jsem se samozřejmě rozhodl nezapojit modul s audio kodekem.

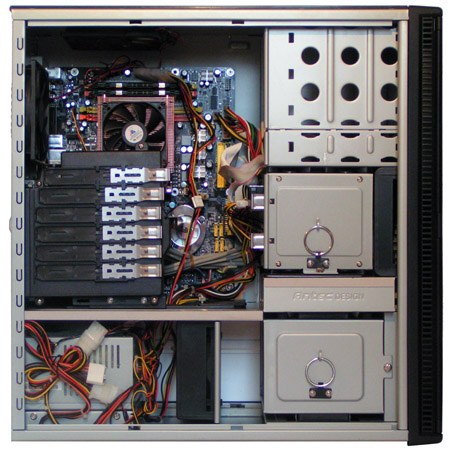

Case i se zdrojem - malý problém je v dolní části s umístěním kabelů
Kromě tohoto problému ale další jiné těžkosti nevznikly, snad bych jen ještě upozornil na místo pro 80mm ventilátor v tunelu pro grafickou kartu, do kterého se pořádně nevejdou klasické ventilátory, široké 25mm. Máme na výběr vlastně dvě umístění - vně a vevnitř tunelu. V prvním případě se s 25mm ventilátorem tunel nedá kvůli grafické kartě vůbec umístit a v druhém případě je uvnitř tunelu tolik natěsno, že se dusí. Nasnadě je tedy spíše něco užšího, jako jsou 18mm verze. Ty jsou ale na trhu v menšině, takže výběr není moc široký.
Dolní prostor lze od horního opravdu velmi uspokojivě oddělit
Teď už ale k samotnému testu odvodu tepla. Rozhodl jsem se testovat při zátěži jak procesoru, tak grafické karty, o což se postará část 3DMarku03 - test Nature, puštěný 7x za sebou. Skříň jsem zkoušel ve čtyřech základních režimech – horní dva ventilátory vypnuté, na nízké, střední a vysoké otáčky; Papst na CPU chladiči běžel při 1900RPM. Nakonec jsem ještě do tunelu pro grafickou kartu přidal ventilátor GlacialTech 80x18mm při 2400RPM a horní dva ventilátory nastavil na nízké otáčky.
Teplota prostředí
se při testování držela na
20°C
.
Ventilátor Papst 3412 N/2GLE

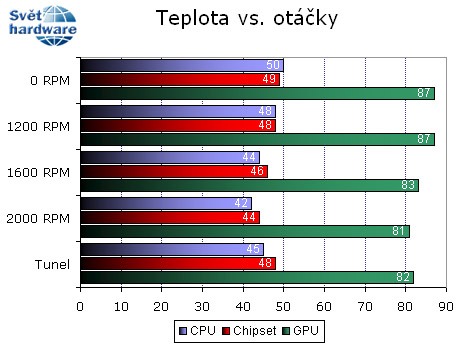

A jaké jsou tedy výsledky? Už dopředu mohu říci, že test dopadl zhruba podle očekávání. Pojďme si ale nejdříve rozebrat první případ. Ventilátory byly tedy
vypnuty
, takže vzduch se mohl dostat ven leda volným prouděním kolem neaktivních lopatek. Hlučnost byla samozřejmě ze všech typů testu nejlepší.
| 0 RPM |
|
| CPU | Chipset | GPU |
50°C | 49°C | 87°C |
Jak se dalo očekávat, výsledky byly ze všech pěti testů nejhorší a dalo by se čekat, že s dalším provozem při zátěži by teploty i nadále stoupaly. Dále byly na řadě
minimální otáčky
obou vyfukujících ventilátorů - 1200RPM pro každý, což dohromady dává průtok 78CFM. Co se týče hlučnosti, ta byla velmi dobrá, když jsem je zkoušel na stole. Jakmile se ale vzduch začal rozbíjet o ostré mřížky, hlučnost citelně stoupla.
|
| 1200 RPM |
|
| CPU | Chipset | GPU |
48°C | 48°C | 87°C |
Zde jsem byl trochu překvapen, že minimální otáčky se skoro neprojevily a u grafické karty dokonce nenastala žádná změna. Ovšem pořád je aspoň nějaký průvan vzduchu jistota, že nedojde k přehřátí počítače. Uvidíme, jak se projeví
střední otáčky
- 1600RPM na obou ventilátorech a výsledný průtok 112CFM. Citelně se ovšem zvýšil také hluk, ale pořád bych byl ochoten u takového PC sedět.
|
| 1600 RPM |
|
| CPU | Chipset | GPU |
44°C | 46°C | 83°C |
To už je lepší, co říkáte? Od nízkých otáček se projevil pokles teploty CPU o celé 4°C a GPU spadlo rovněž o 4°C. Pořádný průvan se konečně projevuje. Nakonec jsem ještě zkusil nastavit ventilátory na
plný výkon
, kdy mají při otáčkách 2000RPM průtok dohromady závratných 158CFM. Hluk se při tomto nastavení už ovšem zvýšil natolik, že vedlě mě startoval Boeing.
|
| 2000 RPM |
|
| CPU | Chipset | GPU |
42°C | 44°C | 81°C |
Jak je vidět, překvapení se už nekonalo. Všechny komponenty zaznamenaly sestup teplot o 2°C. Zbývalo už jen vyzkoušet, jak dokáže s teplotami zatočit
tunel ke grafice
. Ten, jak už jsem psal, měl v sobě nízkoprofilový ventilátor na 2400RPM, při kterých vyráběl nezanedbatelný hluk. Ostatní dva ventilátory zůstaly nastaveny na nejnižších otáčkách.
|
| Tunel |
|
| CPU | Chipset | GPU |
45°C | 48°C | 82°C |
Poměrně velký proud vzduchu oproti druhému testu s 1200RPM pomohl dvěma komponentám: snížil teplotu procesoru o 3°C a GPU hned o 5°C. Dlužno ale říci, že grafická karta měla klasický stock chladič se 4cm ventilátorkem, při kterém se takový tunel nemusí ani moc projevit. Tunel svůj smysl získá hlavně při kombinaci s pasivními VGA chladiči, kterým dodá potřebný výkon i pro velmi výkonné grafiky. Navíc ještě musím podotknout, že se moc nehodí pro SLI řešení, protože kartu ve spodním slotu proud vzduchu nemá šanci zasáhnout; možná okrajově její horní stranu.
Vyřešení chlazení skříně celkově považuji za velmi dobré. Dokonalé ani být nemůže, vzhledem k rozdílným komponentám v PC sektoru. Dokonalost si mohou dovolit snad jen výrobci opravdových značkových PC, kteří si dělají i vlastní skříně a tak Antecu můžeme těžko něco zazlívat.
