Také nemáte rádi monitory s poměrem 16:9? V poslední době se opět objevují 16:10 monitory s přívlastkem "grafický". Právě takový je dnešní Asus ProArt 249Q. Navíc přidává Adobe RGB i sRGB gamut!
Identifikace panelu
Zjistit, jaký je v monitoru panel, není až tak složité. Stačí vyvolat servisní menu a v něm se dočteme toto:
LM240WU9
. Což je samozřejmě IPS LG Display panel a jeho specifikace naleznete například na serveru
.
Nejzajímavější je samozřejmě fakt, že jde o 8+2bitový panel. To znamená, že k dosažení
10bitových barev je použit FRC
. Další zajímavou informací je použití takzvaného
GB-LED
podsvícení. Místo použití bílých diod jsou použity zelené a modré diody s červeným luminoforem. Díky tomu je spektrum barev výrazně lepší pro lidské oko a může tak pokrýt
AdobeRGB gamut
. Samozřejmě to dnes dokáží i W-LED monitory, ale tento systém je přecejen o něco lepší. Ale uvidíme až v testech.
Přikládám také report z EDID (Extended Display Information Data) pomocí programu EDID Viewer V4.0.0
Vendor/Product Identification:
Monitor Name : PA249
Monitor Serial Number : D3LMQS062770
Manufacturer Name : ACI
Product Id : 24B2
Serial Number : 16843009
Week Of Manufacture : 11
Year Of Manufacture : 2013
EDIDVersion : V1.3
Number Of Extension Flag : 0
Display parameters:
Video Input Definition : Digital Signal
DFP1X Compatible Interface : False
Max Horizontal Image Size : 520 mm
Max Vertical Image Size : 320 mm
Max Display Size : 24 Inches
Power Management and Features:
Standby : Supported
Suspend : Supported
ActiveOff : Supported
Video Input : 1
sRGB Default ColorSpace : False
Default GTF : Not Supported
Prefered Timing Mode : True
Gamma/Color and Etablished Timings:
Display Gamma : 2,2
Red : x = 0,68 - y = 0,31
Green : x = 0,21 - y = 0,7
Blue : x = 0,147 - y = 0,054
White : x = 0,313 - y = 0,329
Etablished Timings :
800 x 600 @ 60Hz (VESA)
800 x 600 @ 56Hz (VESA)
640 x 480 @ 75Hz (VESA)
640 x 480 @ 72Hz (VESA)
640 x 480 @ 67Hz (Apple, Mac II)
640 x 480 @ 60Hz (IBM, VGA)
720 x 400 @ 70Hz (IBM, VGA)
1280 x 1024 @ 75Hz (VESA)
1024 x 768 @ 75Hz (VESA)
1024 x 768 @ 70Hz (VESA)
1024 x 768 @ 60Hz (VESA)
832 x 624 @ 75Hz (Apple, Mac II)
800 x 600 @ 75Hz (VESA)
800 x 600 @ 72Hz (VESA)
Display Type : RGB Color Display
Standard Timing:
Standard Timings n° 1
X Resolution : 1152
Y Resolution : 864
Vertical Frequency : 75
Standard Timings n° 2
X Resolution : 1280
Y Resolution : 1024
Vertical Frequency : 60
Standard Timings n° 3
X Resolution : 1280
Y Resolution : 960
Vertical Frequency : 60
Standard Timings n° 5
X Resolution : 1600
Y Resolution : 1200
Vertical Frequency : 60
Standard Timings n° 7
X Resolution : 1920
Y Resolution : 1080
Vertical Frequency : 60
Preferred Detailed Timing:
Pixel Clock : 154 Mhz
Horizontal Active : 1920 pixels
Horizontal Blanking : 160 pixels
Horizontal Sync Offset : 48 pixels
Horizontal Sync Pulse Width : 32 pixels
Horizontal Border : 0 pixels
Horizontal Size : 518 mm
Vertical Active : 1200 lines
Vertical Blanking : 35 lines
Vertical Sync Offset : 3 lines
Vertical Sync Pulse Width : 6 lines
Vertical Border : 0 lines
Vertical Size : 324 mm
Input Type : Digital Separate
Interlaced : False
VerticalPolarity : False
HorizontalPolarity : True
Monitor Range Limit:
Maximum Vertical Frequency : 76 Hz
Minimum Vertical Frequency : 50 Hz
Maximum Horizontal Frequency : 83 KHz
Minimum Horizontal Frequency : 30 KHz
Maximum Pixel Clock : 170 MHz
Stereo Display:
Stereo Display : Normal display (no stereo)
RAW Data:
0x00 00 FF FF FF FF FF FF 00 04 69 B2 24 01 01 01 01
0x10 0B 17 01 03 80 34 20 78 EA 1D F5 AE 4F 35 B3 25
0x20 0D 50 54 BF EF 00 71 4F 81 80 81 40 95 00 A9 40
0x30 B3 00 D1 C0 01 01 28 3C 80 A0 70 B0 23 40 30 20
0x40 36 00 06 44 21 00 00 1A 00 00 00 FD 00 32 4C 1E
0x50 53 11 00 0A 20 20 20 20 20 20 00 00 00 FC 00 50
0x60 41 32 34 39 0A 20 20 20 20 20 20 20 00 00 00 FF
0x70 00 44 33 4C 4D 51 53 30 36 32 37 37 30 0A 00 C0
OSD menu
Stejně jako u monitoru
je OSD menu dobře provedeno. Nově však najdete profil AdobeRGB, což je samozřejmě logické, protože jde o AdobeRGB monitor. Celkově jsou reakce OSD menu velmi dobré a rychlé.

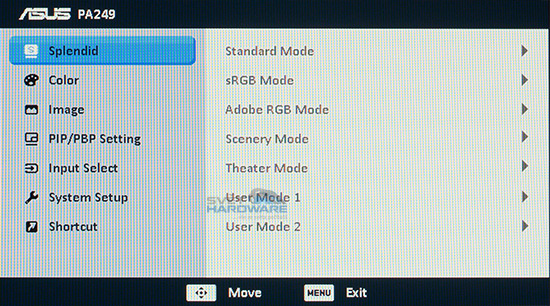

Fotografie OSD

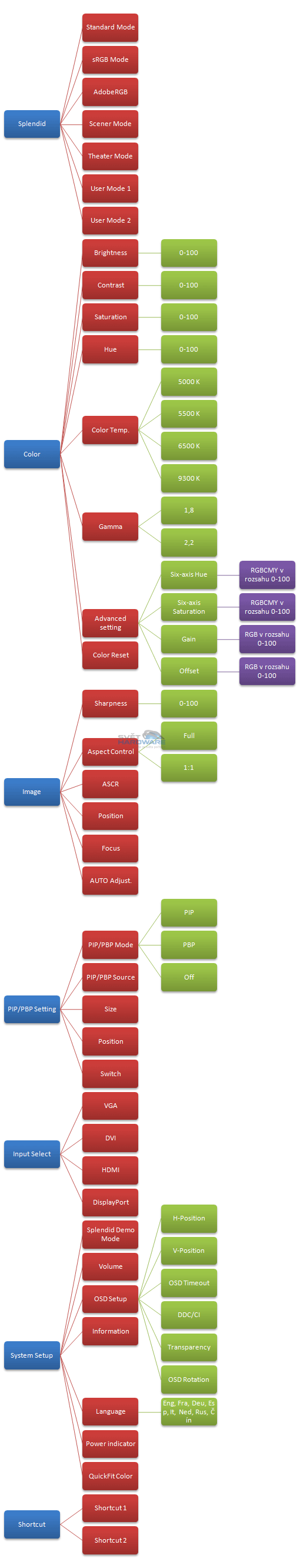

Co se týče struktury OSD menu, tak to také patří k těm lepším. Nejen, že můžete řídit barvy pomocí RGB a RGBCMY, ale můžete si na ploše monitoru nechat zobrazit mřížku po centimetrech či palcích. A také obdélník A4 či některý z amerických formátů papíru. Tyto funkce jsou však diskutabilní a nevím, zda je vůbec někdo někdy využije. Jediné, co se může hodit, je zobrazení A4, které ale obvykle umí i grafické programy.
Oproti předchozí generaci však zmizela zcela položka TraceFree, která řídila OverDrive. Musíme se tedy spoléhat na to, jak si s odezvou poradil výrobce, a žádné řízení ze strany uživatele se zde nekoná.
