Zelené technologie poslední dobou prostě letí díky stále stoupající ceně energií. Tím pádem každá ušetřená koruna přijde vhod. Určitě nikdo nechce mít v místnosti „takovou tu hlučnou topící krabici“. Vhodným základem může být i nový Gigabyte GA-EP45-DS3R.
Základní deska

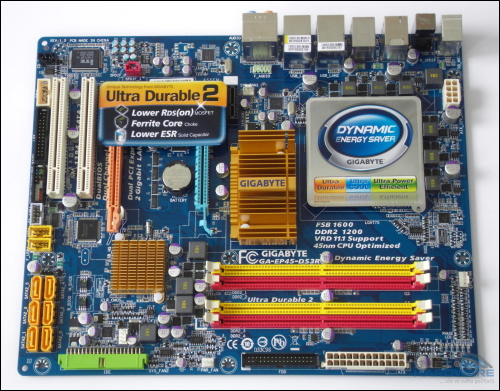

Na dně papírové krabice se v antistatickém sáčku nachází základní deska polepená několika reklamními nálepkami:
Víte, co si kupujete? Ultra Durable 2 základní desku s podporou DES
Všechny konektory se nacházejí na okraji desky, což usnadňuje montáž.

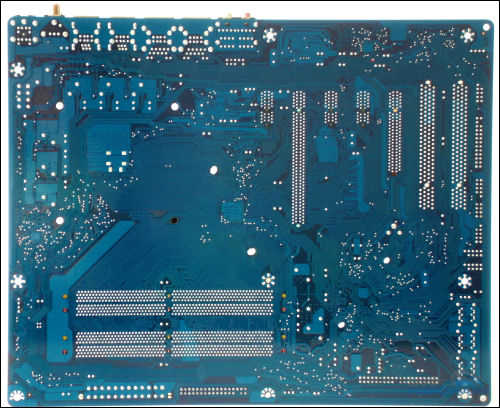

Pro instalaci do počítačové skříně, stejně jako u všech současných desek, slouží 9 instalačních děr. Protože se jedná o levnější model, nejsou ze zadní strany osazeny žádné součástky.

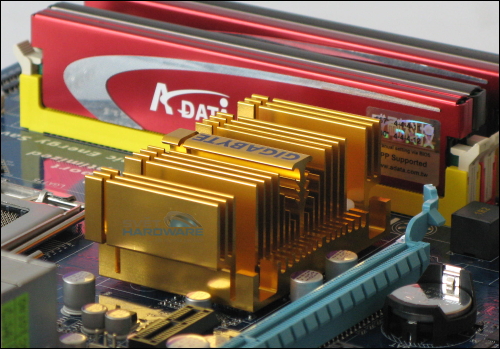

Nízký hliníkový chladič čipsetu P45...

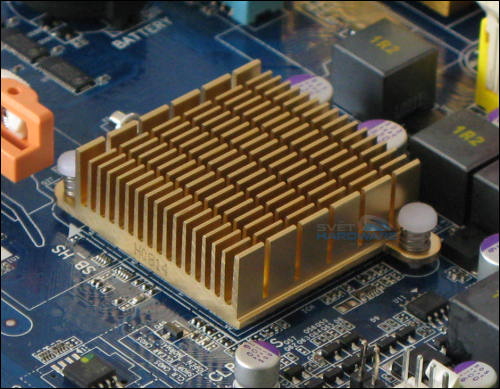

... a ještě nižší na ICH10R
Oba chladiče chipsetu jsou z hliníku. Přenos mezi čipem a heatsinkem je realizován šedou pastou u severního a silikonovou fólií u SouthBridge. Připevněny jsou k základní desce pomocí plastových kolíků s pružinou. Pro lepší přítlak se u dražších desek používají šrouby.

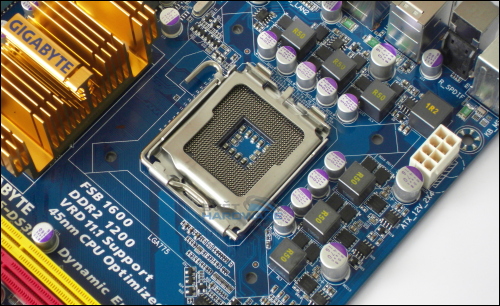

V okolí patice je dostatek manipulačního prostoru - není třeba žádných chladičů pro MOSFETy, ty pocházejí z dílen známého výrobce polovodičů
. Protože mají velmi nízký odpor, produkují minimum ztrátového tepla. Kondenzátory a cívky jsou nízké a 8pinový konektor EPS 12V je v horním okraji, přičemž ničemu nepřekáží. Pro slabší a nepřetaktované konfigurace bude zcela jistě postačovat zdroj se čtyřmi piny, přesto jeho kvalitu nepodceňujte a porozhlédněte se po produktu některého z renomovaných výrobců. Ušetříte si do budoucna případné problémy se stabilitou.
Pro dosažení co nejmenšího zvlnění Vcore je osazeno 9 kondenzátorů 820
μ
F / 2,5V Sanyo OSCON. Oproti MSI P45 Platinum je jich o dva méně. Pro názorné srovnání jsem sestavil jednoduchou tabulku:
Srovnávací tabulka napájecích obvodů | ||
| MSI P45 Platinum | GA-EP45-DS3R |
| Počet CPU fází | 5 | 6 |
| Kondenzátory | Nippon Chemi-Con | Sanyo OS-CON |
| Množství | 11x 820μF / 2,5V | 9x 820μF / 2,5V |
| Série | PSC | SEPC |
| Impulzní proud | 6100 mA | 6100 mA |
| Počet RAM fází | 2 | 1 |
| Počet P45 fází | 2 | 1 |

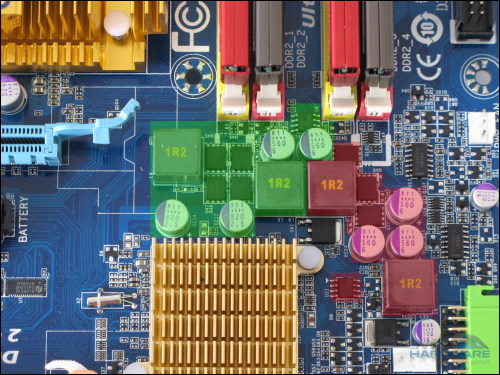

Vyznačení napájecího obvodu pro P45 (zeleně) a paměti (červeně)
Tento zdánlivý nedostatek v počtu 9 kondenzátorů je kompenzován šestifázovým napájením. Impulzní proud je katalogová hodnota pro jeden kondenzátor při 105° C. Ta nám udává maximální proudovou zatížitelnost. Tato hodnota s každým poklesem o 10 °C stoupá dvojnásobně. Pokud jde o parametrové porovnání 2 kondenzátorů vůči sobě, jsou téměř identické. Liší se jen výrobcem. Sanyo začalo vyrábět kondenzátory s pevným dielektrikem v roce 1983 a stejně jako Nippon Chemi-Con patří ke špičce v oboru. SEPC je nejvyšší řada z jeho současné nabídky. Minimální životnost je udána jako následující:
- 105°C -> 2000 hodin
- 95°C -> 6324 hodin
- 85°C -> 20000 hodin
- 75°C -> 63245 hodin
Možné komplikace a usnadnění montáže
Přestože na první pohled vypadal layout desky velmi dobře, nevyhnulo se mu několik drobných chyb. Jako klasiku lze považovat kolizi slotů pro paměti s grafickou kartou. Nejenom při neopatrné manipulaci během instalace paměti se může velmi snadno stát, že zavadíte o SMD součástky na zadní straně grafické karty a nezvratná nehoda je na světě a odpadá jakýkoli nárok na reklamaci.

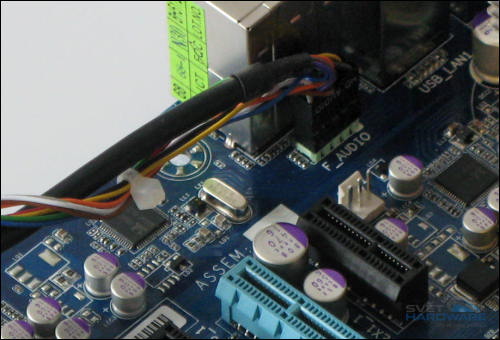

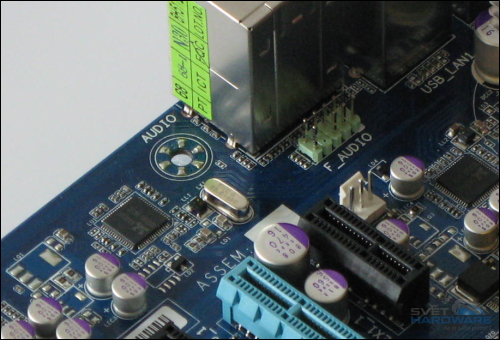

Nemilé překvapení je nepraktické umístění konektoru pro připojení předního audia. Leží až poblíž zadního panelu a kratší kabely k němu nemusí dosáhnout.
Zatímco šest SATA portů je umístěno „nastojato“, IDE port je pootočený o 90°.
Nejvíce si cením odlišení headerů pomocí textového popisu. Zleva: sériový a paralelní port, přední panel (HDD, reset, atd.), FireWire a dvojice USB. Díváte se opravdu správně, to jen nějaký horlivec otočil popisy při návrhu desky.
Základní podoba testovací sestavy (pro zvětšení klikněte)

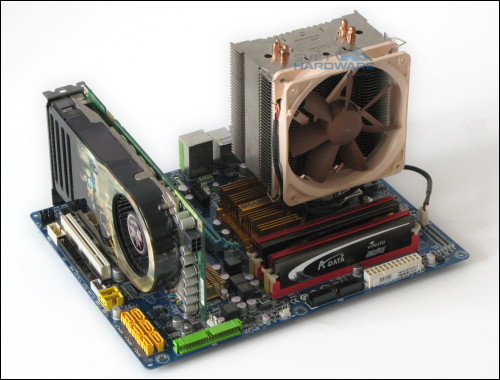

Gigabyte GA-EP45-DS3R + Asus 8800GTS (pro zvětšení klikněte)

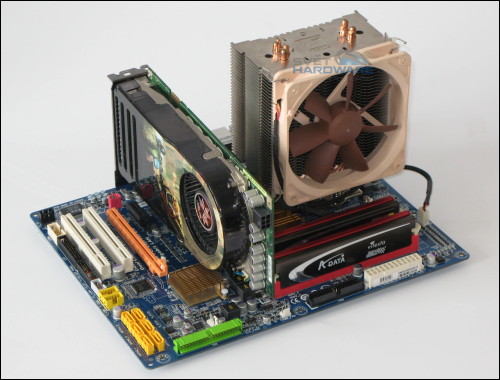

Gigabyte GA-EP45-DS3R + Asus 8800GTS ve druhém PCIe 16x slotu (pro zvětšení klikněte)
Ke kolizím mezi grafickou kartou a konektory nedochází, pouze se připravíte o první PCI-e 1x, případně v režimu CrossFire pak o první PCI slot. I když na fotce vypadá, že může docházet ke kolizím mezi grafickou kartou a SATA konektory, není tomu tak.
Decentní světýlka

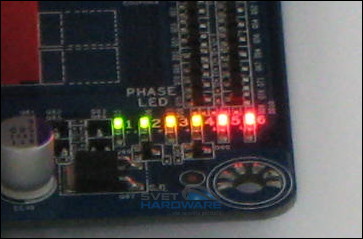

Na rozdíl od okázalého MSI P45 Platinum se Gigabyte projevil velmi skromně. V pravém horní rohu je v jedné řadě 6 LEDek. Jsou barevně odlišeny na tři páry - červená, žlutá a zelená. Jejich účelem je inicializovat stav napájecích fází procesoru. V kapitole věnované spotřebě se dozvíme, zda jdou vypnout nebo ne.
