Univerzity Stanford a UCLA (University of California, Los Angeles) popsaly metodu výroby flexibilní elektroniky, která využije organické tranzistory. Tato technologie by se mohla využít v obchodu jako levný způsob označování produktů nebo i jako elektronickému papíru podobné displeje o velmi malé tloušťce. Výzkumníci chtějí použít TF (Thin-Film) tranzistory (které běžně najdeme v LCD monitorech), protože se dají vyrábět ve velkých množstvích.

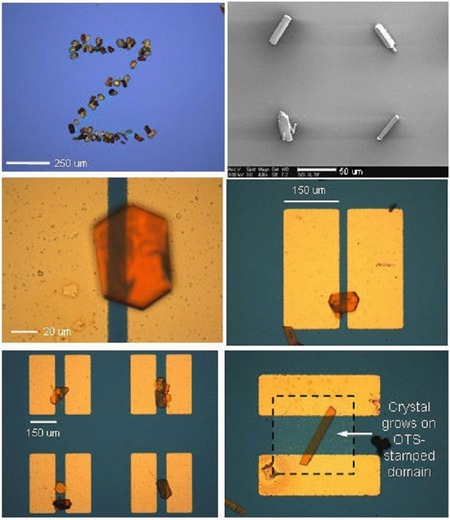

Trik tedy nebyl nalezení těch správných součástí, ale spíše zpúsob, jakým tyto jednokrystalové tranzistory uspořádat do vzorů na materiály jako křemíkové wafery nebo flexibilní umělé hmoty. Prvním krokem je přiložení elektrod na místa povrchu, kde má být tranzistor umístěn. Následně se na povrchu vytvoří otisk žádaného vzoru s použitím polymeru polydimethylsiloxan. Tento otisk se poté pokryje činidlem pro růst krystalů s názvem octadecyltriethoxysilan (OTS). Nakonec se na povrch vypustí látka obsahující materiál pro organické krystaly, jež následně kondenzuje a pouze na místech, kde jsou příslušné látky, vytvoří krystaly, které přemostí elektrody a tím se utvoří tranzistory.
Při experimentech byli výzkumníci schopni vytvořit jednoduché vzory s krystaly na rozloze 49 čtverečných mikronů. Na jeden čtverečný palec (6,45cm
2

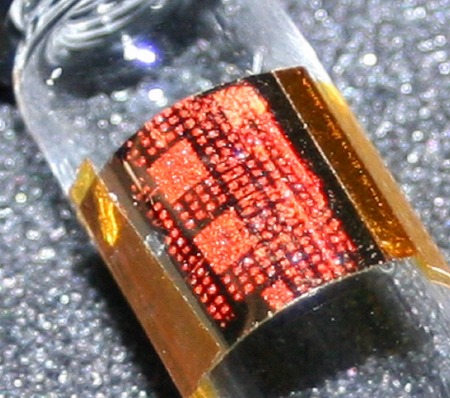

) se tak vejde až 13 miliónů krystalů, což bude dostatečné pro funkční obvody a displeje. Byl demonstrován i obvod na kusu flexibilního plastu, který i po výrazném ohnutí zůstal funkční. Tato technologie ale ještě zdaleka není připravená. Zbývá zdokonalit růst krystalů a také zajistit lepší vodivost mezi nimi a elektrodami. Pro další informace můžete využít odkaz na
.
