V dnešním testu se sešlo cenově poměrně různorodé spektrum zvukových karet, ovšem převážně se jedná o karty pro poloprofesionální použití. Existují však lidé, kteří si i doma na kvalitu zvuku potrpí, anebo chtějí třeba svépomocí pořizovat zvukové záznamy. Právě pro tuto skupinu je tento test určen.
Co je RTX AI
Web Světhardware.cz přináší velký přehled o NVIDIA RTX AI ve vašem počítači a popisuje spolehlivou a bezpečnou cestu, jak si na svém počítači vytvořit lokální umělou inteligenci.
Balení, příslušenství

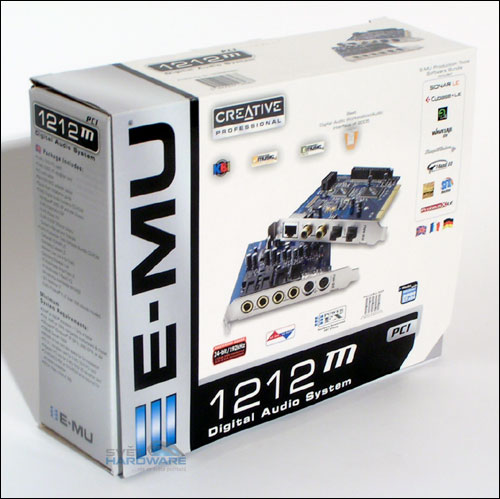

Karta je balena v pevné kartónové krabici. V příslušenství naleznete CD s ovladači a doprovodnými aplikacemi, redukci z mini DIN na DIN 5ti kolíkovou zásuvku a návod k použití. Návod přibalený ke kartě byl v českém jazyce a opravdu perfektně zpracovaný, vše je v něm velmi srozumitelně vysvětleno.
Specifikace výrobce
| Podporované vzorkovací frekvence | 44.1, 48, 96, 192 kHz |
| Parametry převodníků (výstup) | 192 kHz / 24 bit |
| Parametry převodníků (vstup) | 192kHz / 24bit |
| Odstup signál/šum (výstup) | -108dB s filtrem A |
| Odstup signál/šum (vstup) | -102dB s filtrem A |
| Dynamický rozsah (výstup) | 120dB |
| Dynamický rozsah (vstup) | 120dB |
| Přeslechy mezi kanály (výstup) | 120dB |
| Přeslechy mezi kanály (vstup) | 120dB |
| Harmonické zkreslení (THD) (výstup) | -110dB |

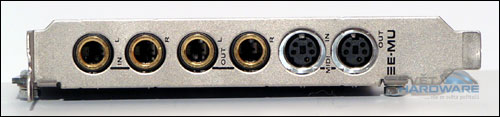

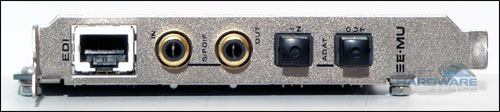

Karta je vybavena dvěma symetrickými vstupy a výstupy, z nichž všechny jsou osazeny konektory JACK 6,3mm. Dále disponuje MIDI vstupem/výstupem a SPDIF vstupem/výstupem. Dále máme k dispozici vstup i výstup optického rozhraní ADAT a nakonec rozhraní EDI. Karta se skládá ze dvou modulů vzájemně propojených plochým vodičem.
Provedení karty, použité obvody

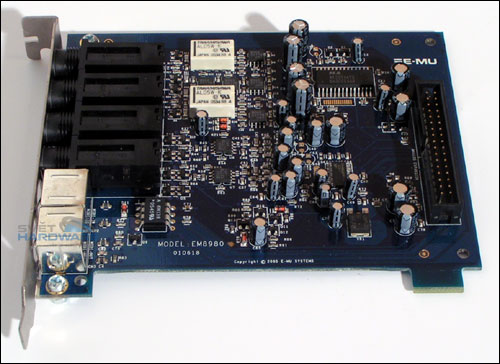

Karta je osazena D/A převodníkem Cirrus Logic CS4398, tento obvod má vskutku vynikající parametry, disponuje symetrickými výstupy, dosahuje odstupu signál/šum až 120dB a shodného dynamického rozsahu. Harmonické zkreslení a šum dosahuje hodnot -107dB. Pro A/D převod je použit obvod AKM AK5394, i ten je opravdu vynikající, dynamický rozsah a zároveň odstup signálu od šumu činí 123dB. Harmonické zkreslení včetně šumu je reprezentováno hodnotou -110dB. I A/D převodník je vybaven diferenciálními vstupy, při takových parametrech je to již pravděpodobně nutnost. K přepínání parametrů vstupů jsou použita relé Takamisawa ALD5W-K, jedná se o velmi kvalitní dvojcívková bistabilní relé. Bistabilní jsou použita pravděpodobně kvůli malé spotřebě. Karta je osazena operačními zesilovači NJM2068, tyto OZ jsou o něco lepší než časté JNM4580 nebo NE5532. Karta je osazena kvalitními kondenzátory Jamicon, ale bohužel i částečně G-Luxon a v signálové cestě bych u této karty opravdu raději viděl tantalové kondenzátory.
Softwarové vybavení

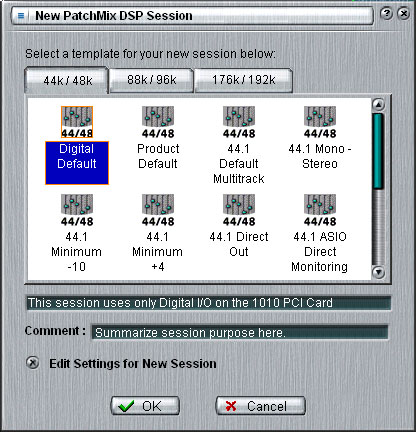

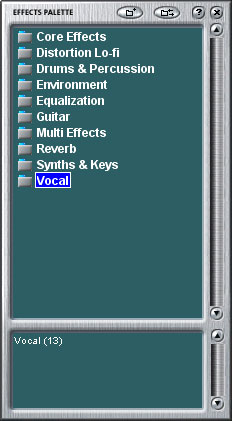

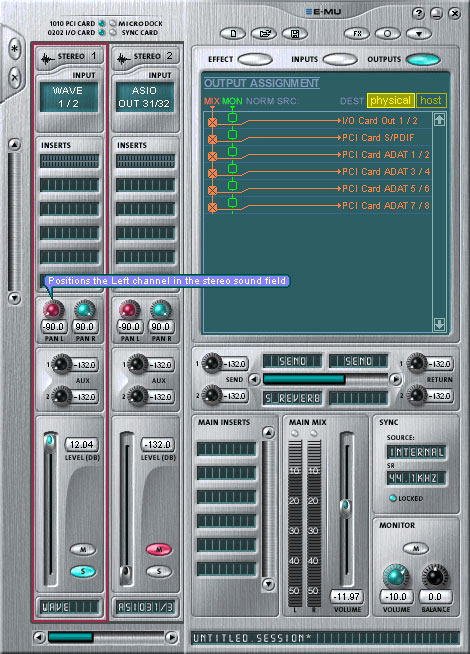

Ke kartě jsou přiložena dvě CD, jedno obsahuje ovladače samotné a druhé pouze doprovodné aplikace. Instalace karty trvala poněkud déle, ale proběhla naprosto bez problémů. Po restartu vše fungovalo jak má. Jak můžete vidět ze screenshotů, možnosti jsou opravdu rozsáhlé a po chvíli sbližování jsem neměl nejmenší problém. Nyní něco k doprovodnému software. Ke kartě dostanete programy Steinberg Cubase LE, Ableton Live Lite, Amplitube LE a T-RackS EQ. Balík doprovodných aplikací je zde asi nejbohatší ze všech.

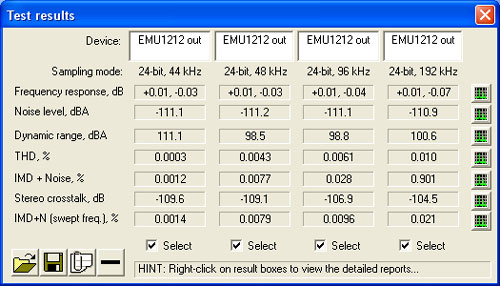

Výsledky měření
Karta vzhledem k osazení zcela splnila veškerá očekávání; hodnoty jsou opravdu vynikající. Určení karty je jasné: méně náročné profesionální aplikace. Vytížení procesoru při měření programem Rightmark 3D Sound bylo téměř nulové a pod chybou měření.
Charakteristiky získané v programu RightMark

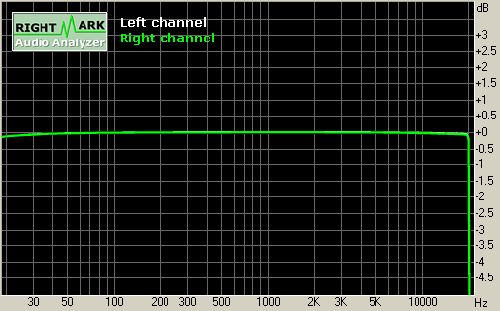

Frekvenční charakteristika

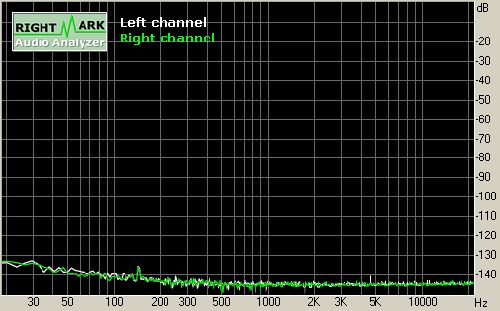

Odstup signálu od šumu
Dynamický rozsah

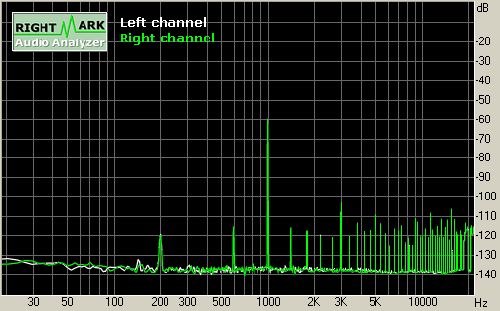

Harmonické zkreslení+šum

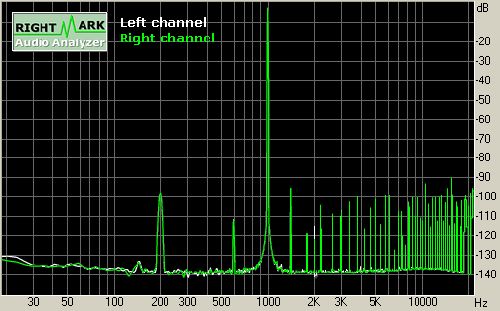

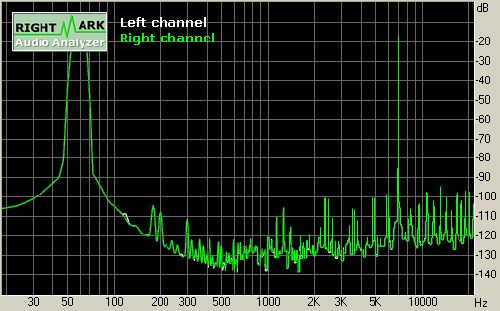

Intermodulační zkreslení+šum

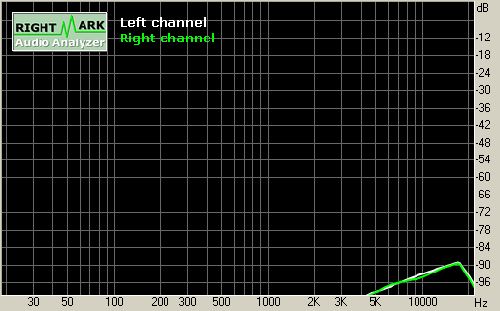

Přeslechy mezi kanály
