Cooler Master Elite 681 už na první pohled zaujme panoramatickým 270° tvrzeným sklem a skutečným dvoukomorovým uspořádáním, které dává vyniknout každému detailu sestavy. Kombinuje čistý, elegantní design s promyšleným prouděním vzduchu a podporou vertikálního chlazení i rozměrných radiátorů. Je to skříň, která má ambici nejen ukázat hardware v tom nejlepším světle, ale zároveň mu poskytnout podmínky pro maximální výkon.
Odměníme každého! Vyplňte komunitní průzkum a získejte luxusní ceny
Kdo jste, na čem a co hrajete, jaký obsah konzumujete a jaký vztah máte k AI? Věnujte nám pár minut a jako dárek za vyplnění získáte slevu na nákup a šanci získat také další luxusní ceny.

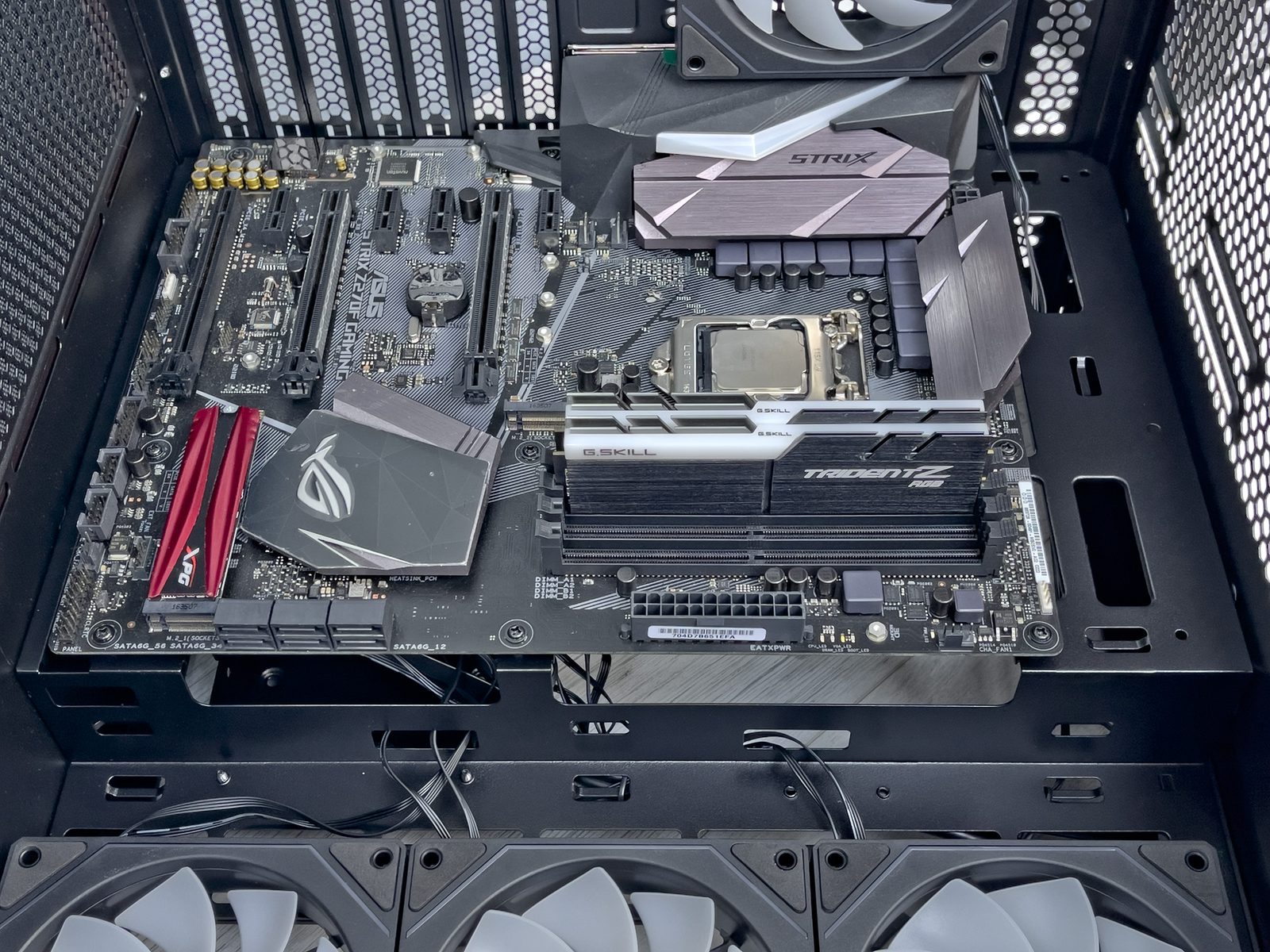

Montáž vzorové sestavy do skříně Cooler Master Elite 681 začínám tradičně instalací základní desky, v tomto případě v klasickém formátu ATX. Ještě před jejím usazením do šasi jsem ji vybavil procesorem, osadil dvojicí DDR4 modulů a přidal také SSD disk ve formátu M.2. Pro pozornější čtenáře doplním, že kvůli závadě základní desky mohu využít pouze jeden kanál paměťového řadiče, takže jsou paměťové moduly umístěny v poněkud netradiční dvojici slotů.

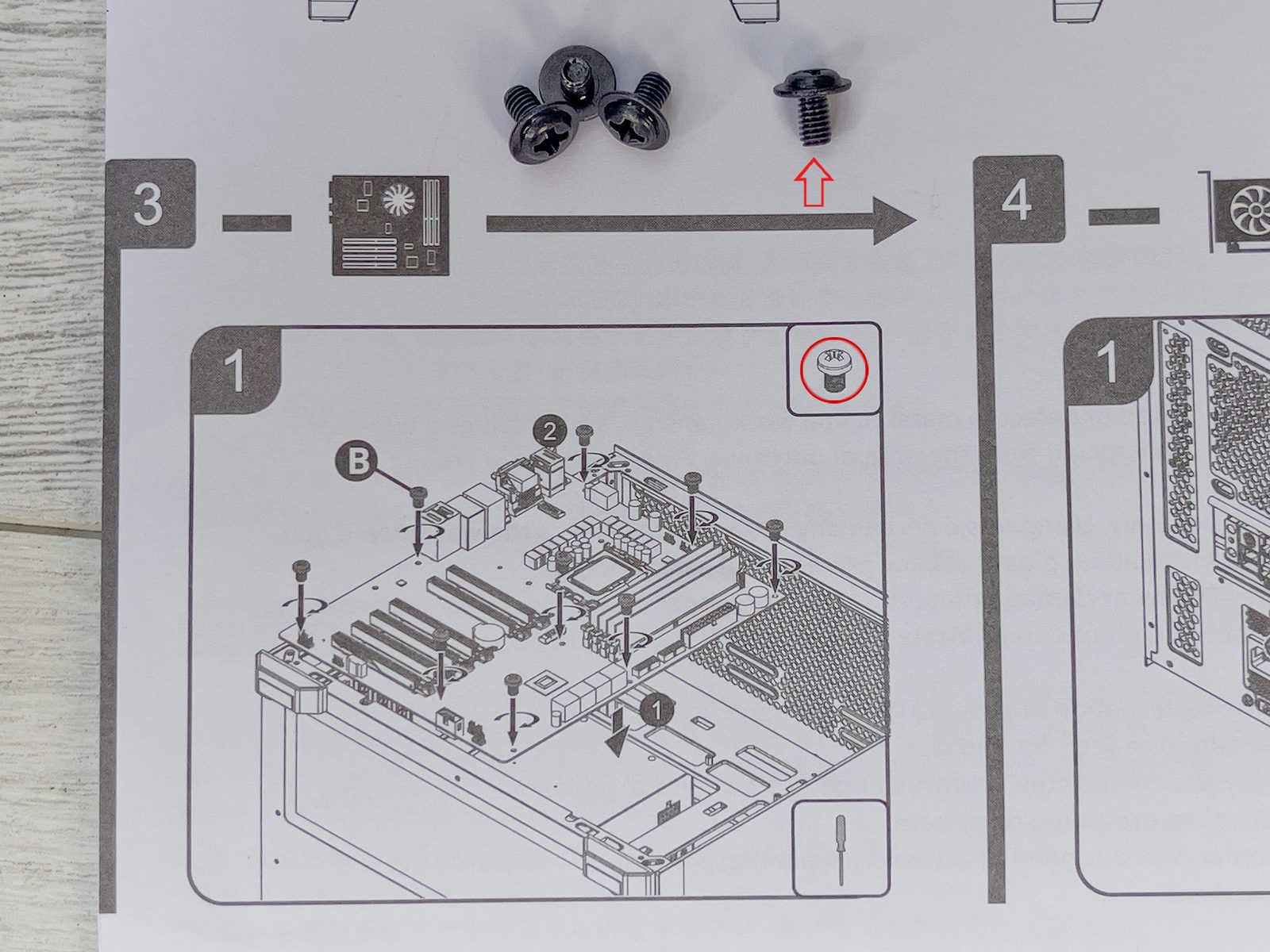

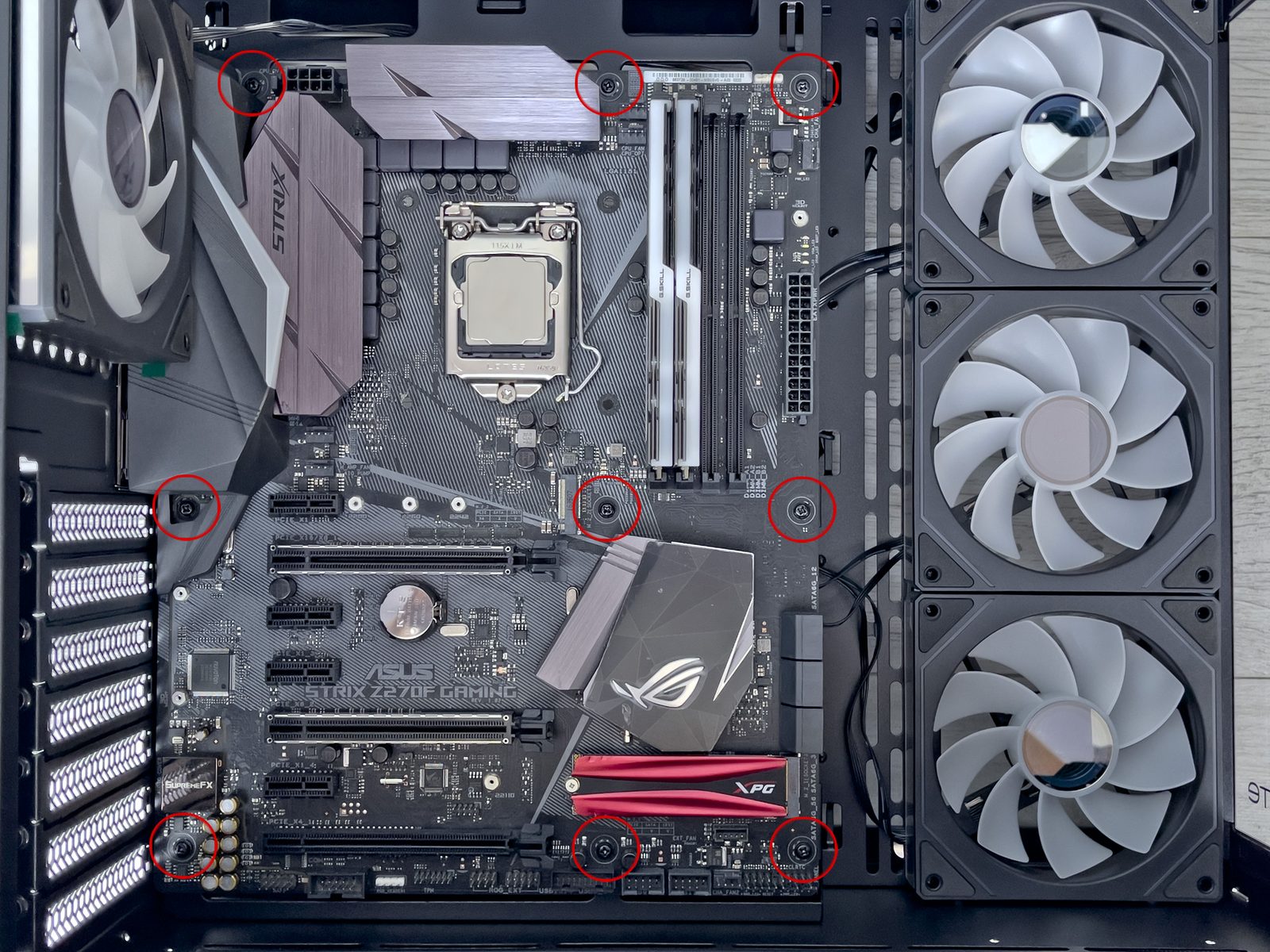

Pro pohodlnější manipulaci jsem si skříň položil na pravý bok a základní desku následně upevnil k předinstalovaným distančním sloupkům devíti šrouby z příslušenství. Je ale potřeba dát pozor na chybu v návodu! Výrobce zde omylem doporučuje použít šrouby s nevhodným stoupáním, které by závity ve sloupcích snadno poškodily. Správná volba jsou šrouby s jemným závitem, poznatelné podle širší hlavičky.

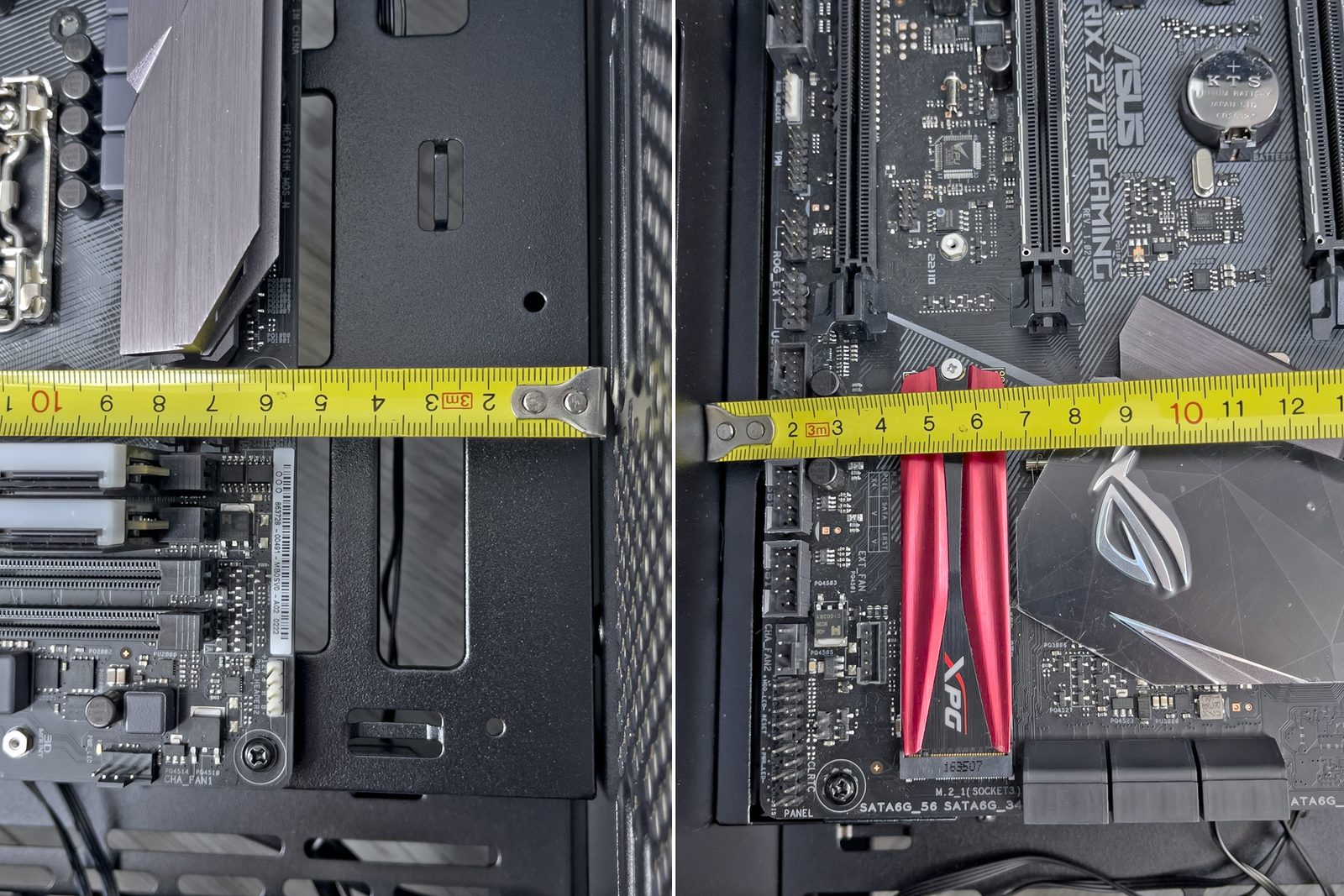

ATX základní deska končí přesně na hraně zvýšené plochy přepážky, tedy ve vzdálenosti 245 mm od zadní stěny skříně. Při pohledu z opačné strany, tedy od skleněného čela, je to 173 mm.

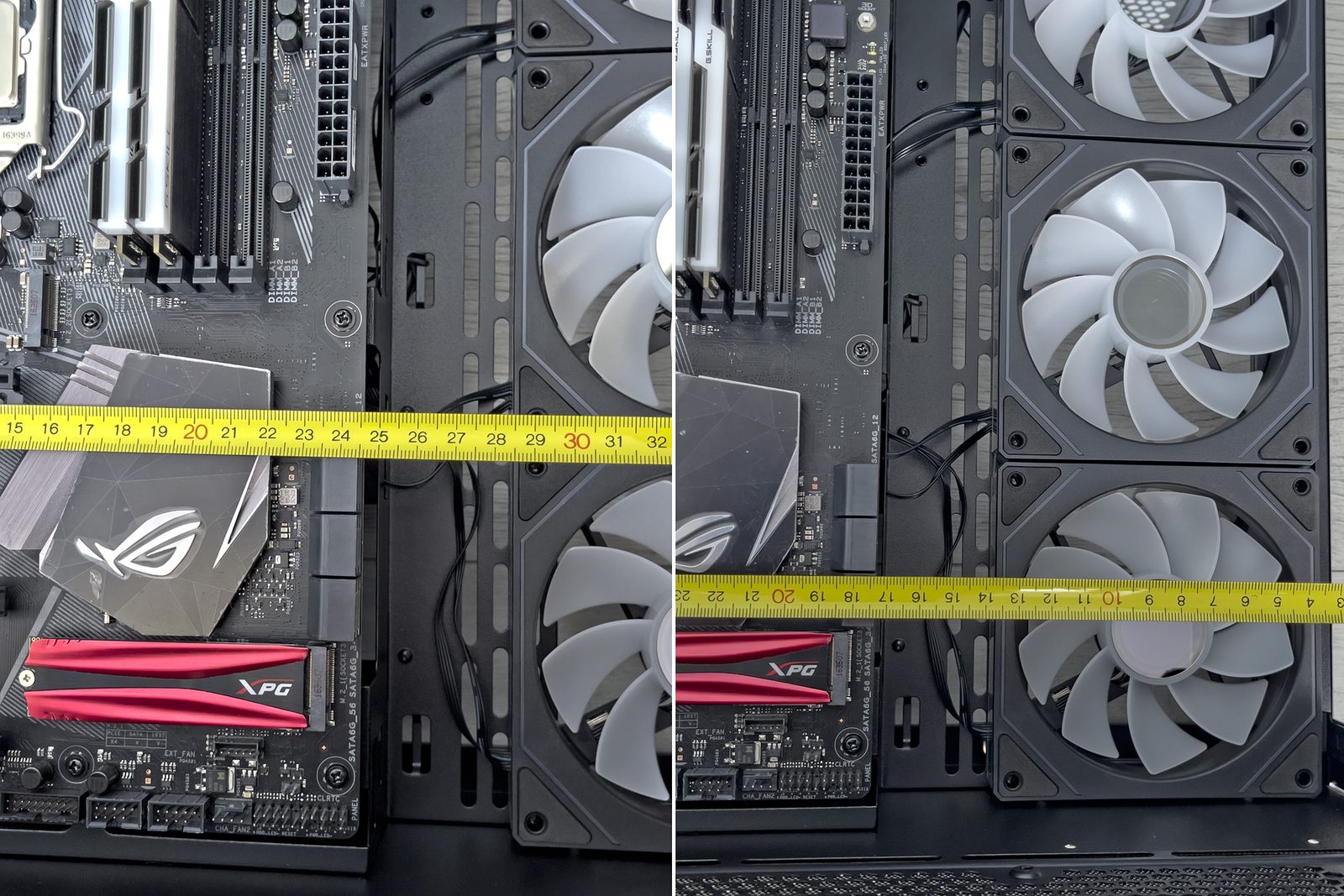

Spodní okraj základní desky se nachází přibližně 7 mm nade dnem skříně. Pokud bychom se rozhodli osadit ventilátory právě sem, přijde vhod boční odsazení jejich montážní pozice, které zajišťuje dostatečný odstup směrem k levé části skříně. Mezi horním okrajem základní desky a stropem skříně jsem naměřil 54 mm. I zde výrobce počítal s možnou kolizí radiátoru vodního chlazení s ventilátory, takže je průduch opět řešen bočním odsazením.
Jak je vidět při šikmém pohledu na už upevněnou základní desku, průchozí otvory pro přívodní kabely v přední části a u horní hrany jsou dobře přístupné a manipulace s nimi nebude představovat problém. Horší je to u spodních otvorů těsně nade dnem skříně. Tady se s koncovkami kabelů budeme muset trochu poprat. Nakonec to ale půjde, jen je potřeba počítat s menší dávkou trpělivosti.
V montáži vzorové sestavy budeme pokračovat instalací úložišť obou běžných velikostí.

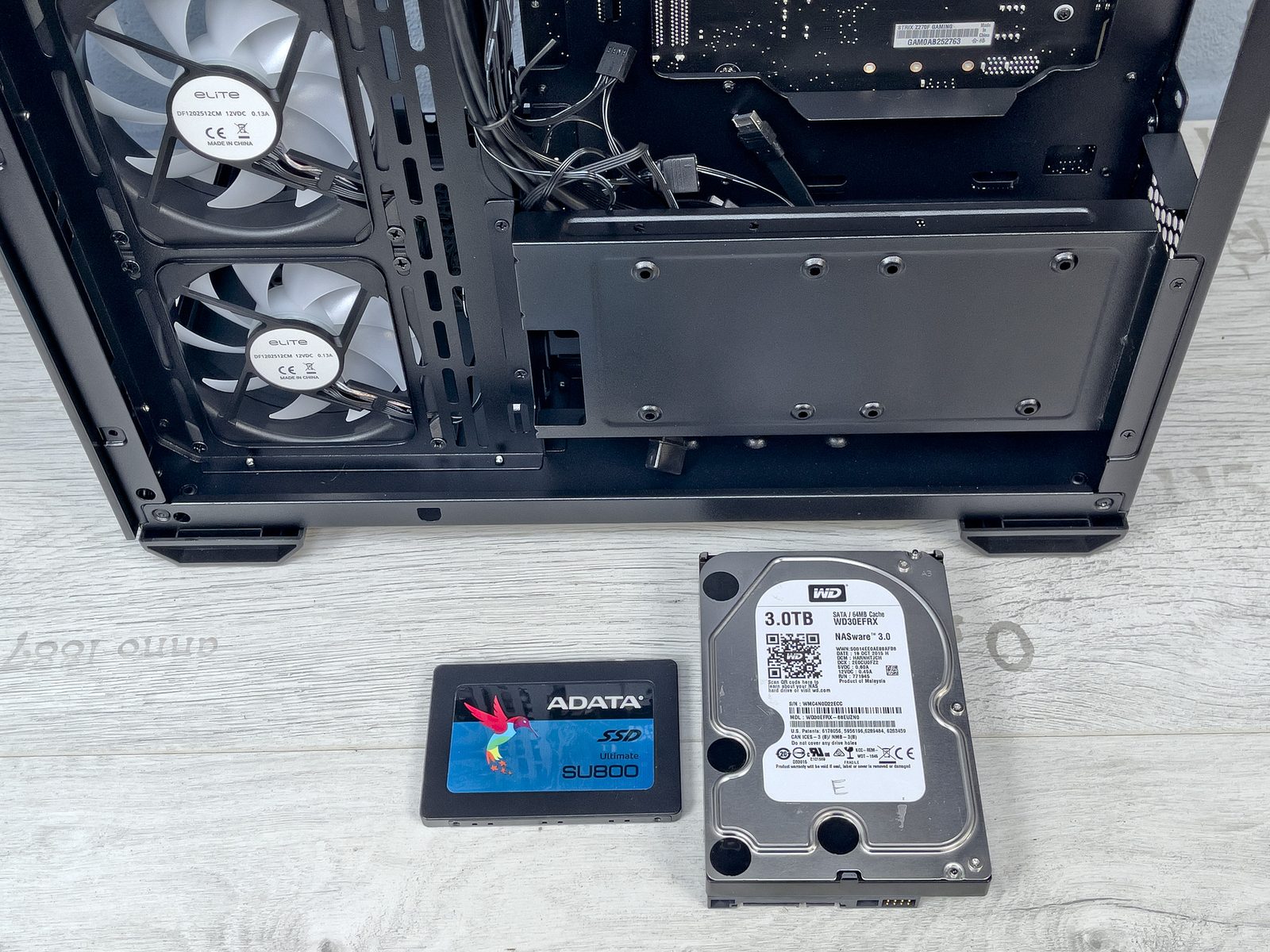

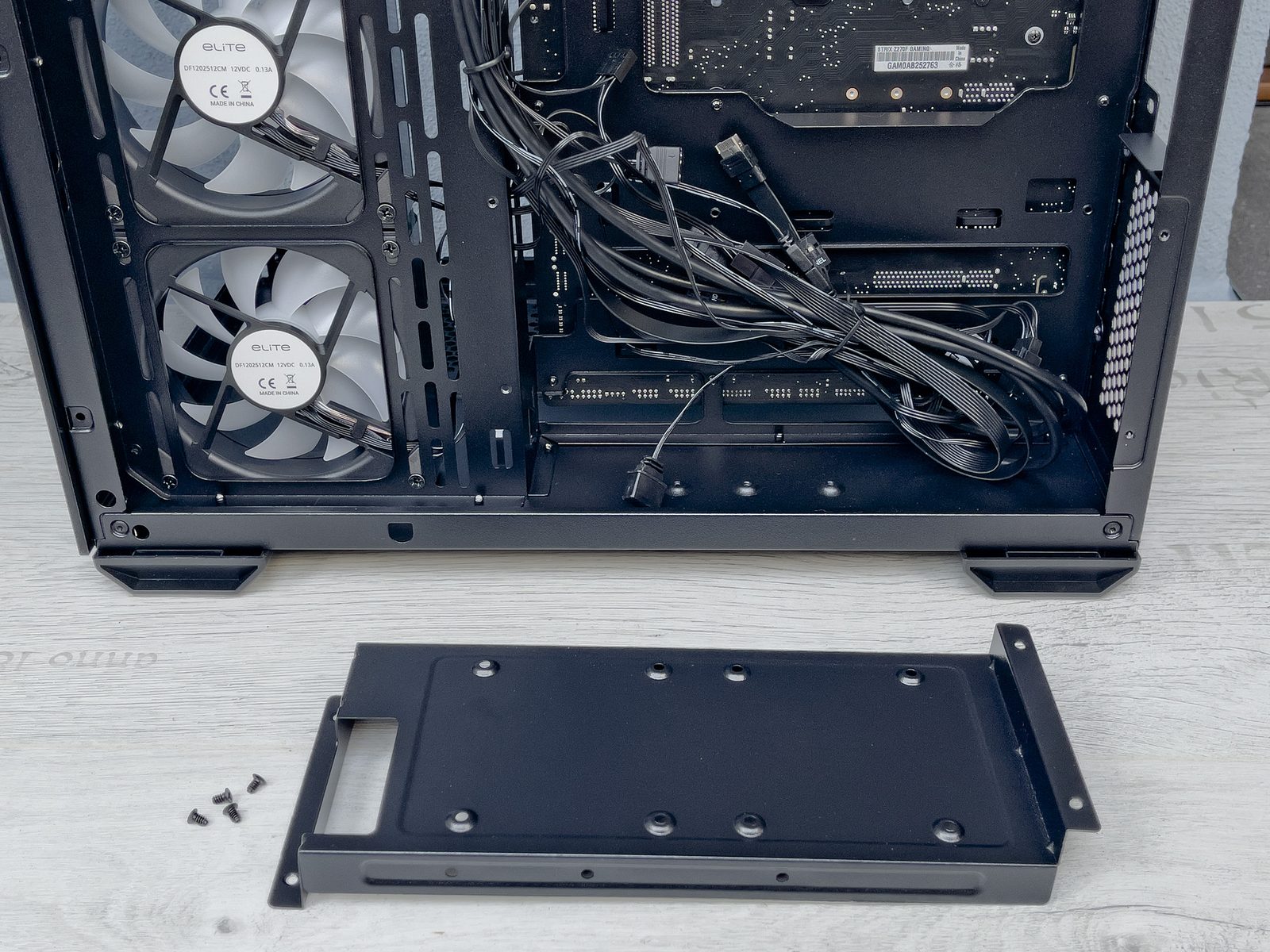

Už při prvním nahlédnutí do hlavní levé komory skříně jsme si všimli, že jeden 3,5" disk lze upevnit do otvorů na dno skříně hned za čelní stěnu. Tam by ale byl příliš na očích, a navíc by zabíral prostor, který se může hodit pro přídavné ventilátory. Jeho skutečně primární místo se nachází na plechovém držáku v zadní části pravé komory, úplně dole. Tento držák je k šasi uchycen čtveřicí šroubů a lze jej snadno demontovat.
K plechovému držáku lze kromě jednoho 3,5" disku upevnit také dvojici 2,5" jednotek. Abychom se ale dostali k jejich montážním otvorům, je potřeba s osazením většího disku chvíli posečkat. Jeho tělo by jinak přístup k otvorům zakrylo. Teprve po upevnění menších disků má smysl přidat i ten 3,5" a celý držák znovu usadit do šasi.

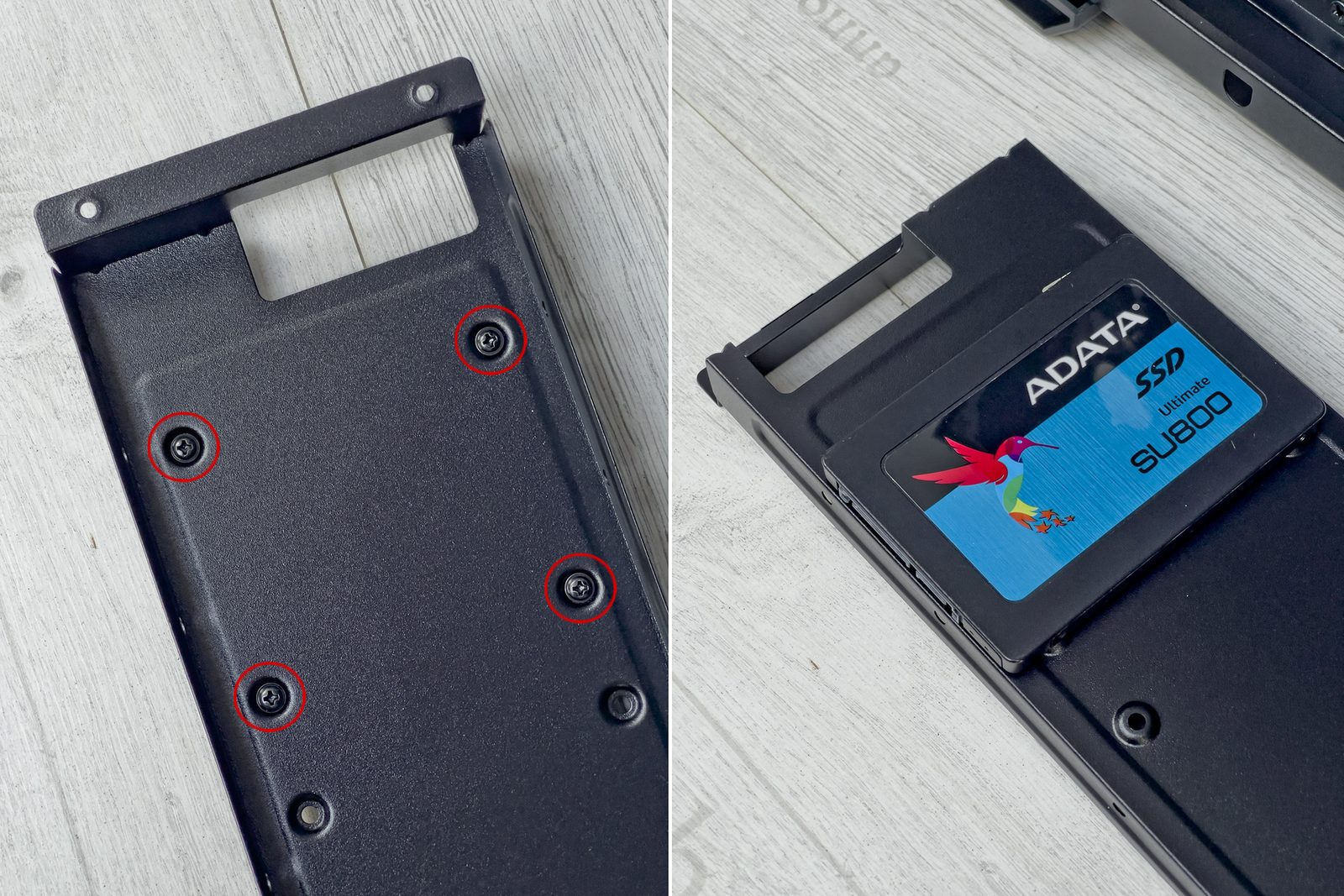

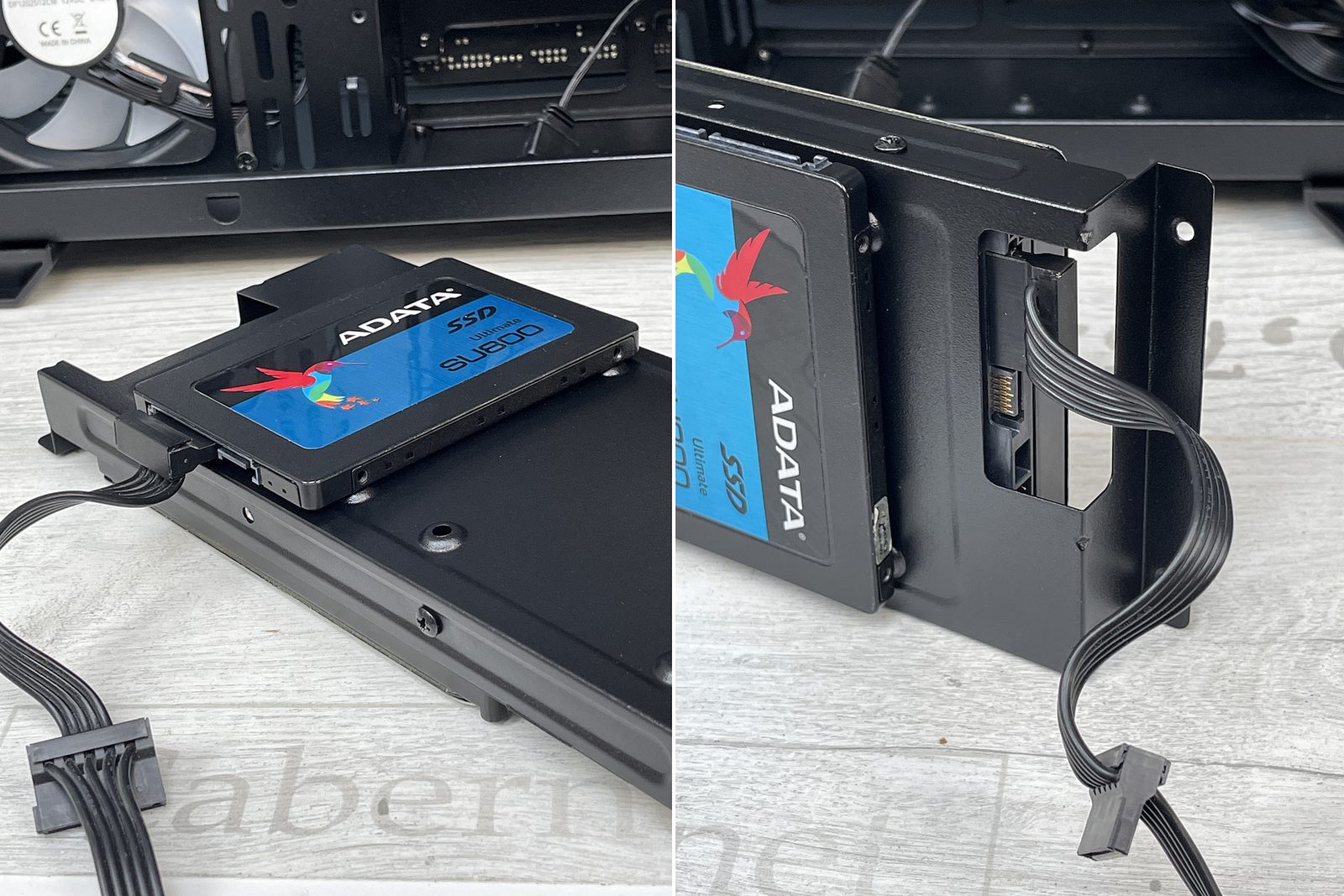

Začal jsem tedy SSD diskem, který jsem šrouby z příslušenství skříně přišrouboval k držáku. Přitom jsem konektory disku orientoval směrem dolů.

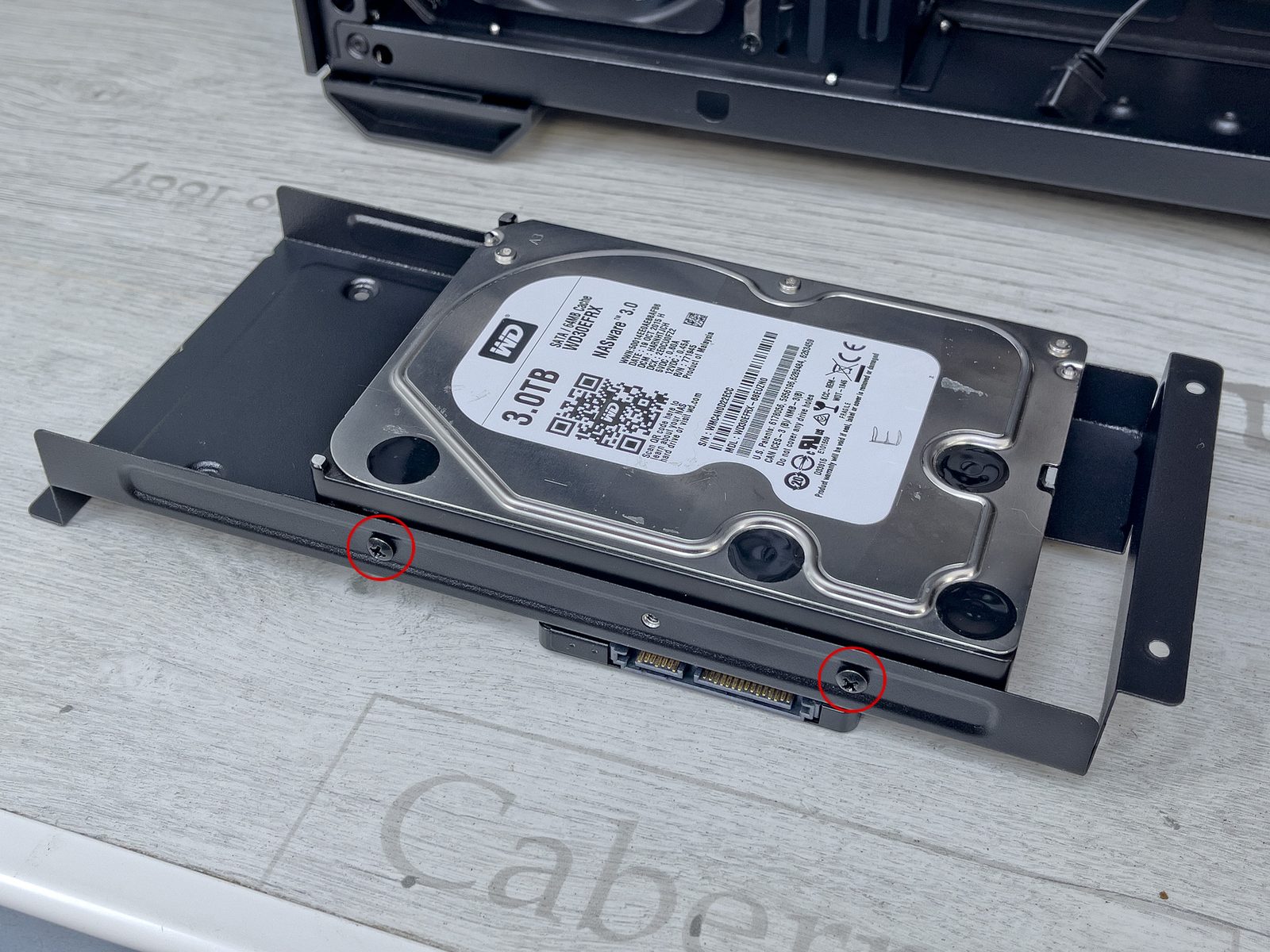

Pak přišla řada na mechanický 3,5" disk. Ten lze k plechovému držáku upevnit pouze napřímo skrze boční montážní otvory. A tady si opět neodpustím poznámku, kterou zmiňuji pokaždé, když se s tímto řešením setkám. Pevné uchycení SATA disků přímo k plechu, bez jakéhokoli tlumení vibrací, považuji za zásadní konstrukční prohřešek.
Mechanické disky při provozu generují vibrace a ty se pak přenášejí do celé skříně, což může vést k nepříjemnému hučení či rezonancím. Přitom by stačilo doplnit montážní otvory o jednoduché gumové průchodky. Chápu, že v této cenové kategorii se hledá každá úspora, ale právě takové drobnosti by rozpočet rozhodně nezbouraly, a přitom by výrazně zlepšily celkový uživatelský komfort.
V minulosti jsem u některých skříní narazil na nepříjemnost, kdy kvůli minimální mezeře mezi diskem a plechem držáku nebylo možné připojit k disku napájecí kabel. Proto jsem se na to tentokrát zaměřil, a ještě před vrácením držáku do skříně jsem si připojení kabelů u obou disků vyzkoušel. Hrana SSD s přípojnými konektory přesně lícuje s okrajem plechového držáku, takže po zapojení zůstává konektor i kabel zcela mimo jeho obrys. U 3,5" disku je stejného výsledku dosaženo praktickým výřezem v držáku.

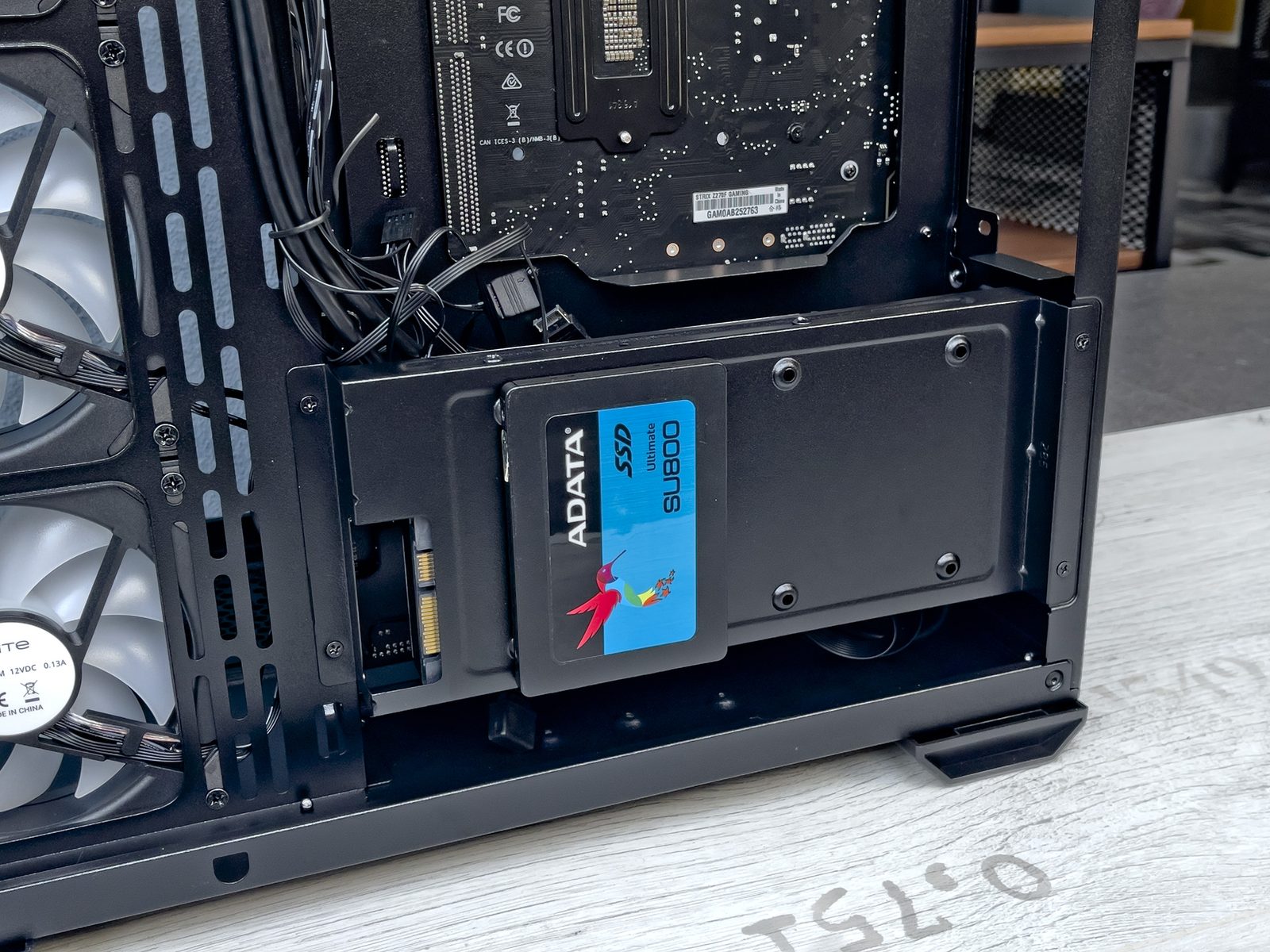

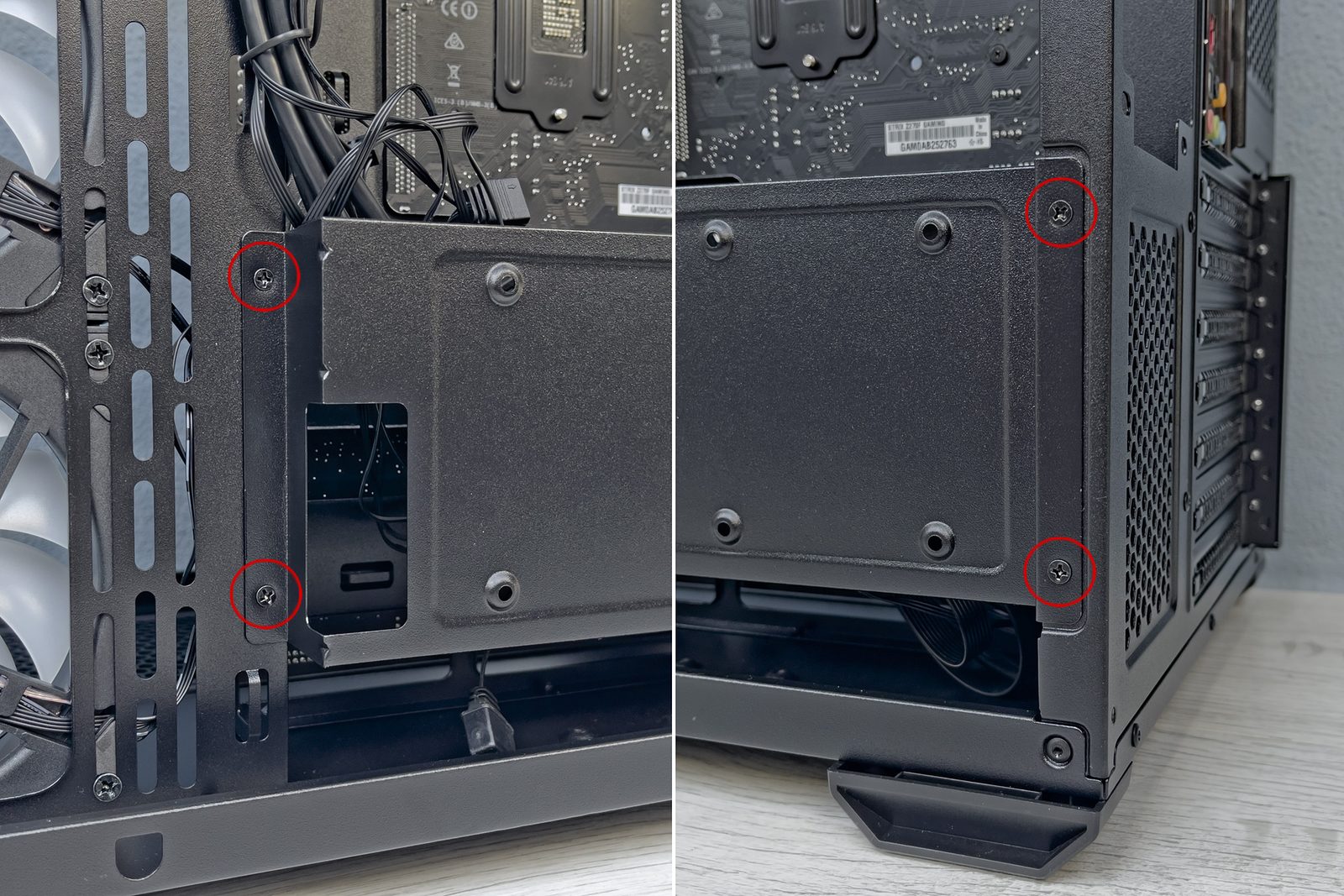

Se zpětným upevněním držáku s disky do skříně jsem neměl žádný problém. Montážní pozice je dobře přístupná a vše zapadlo na své místo bez nutnosti jakéhokoli násilí. Mezi držákem s 3,5" diskem a přepážkou navíc zůstává dostatek prostoru pro uklizení kabeláže.

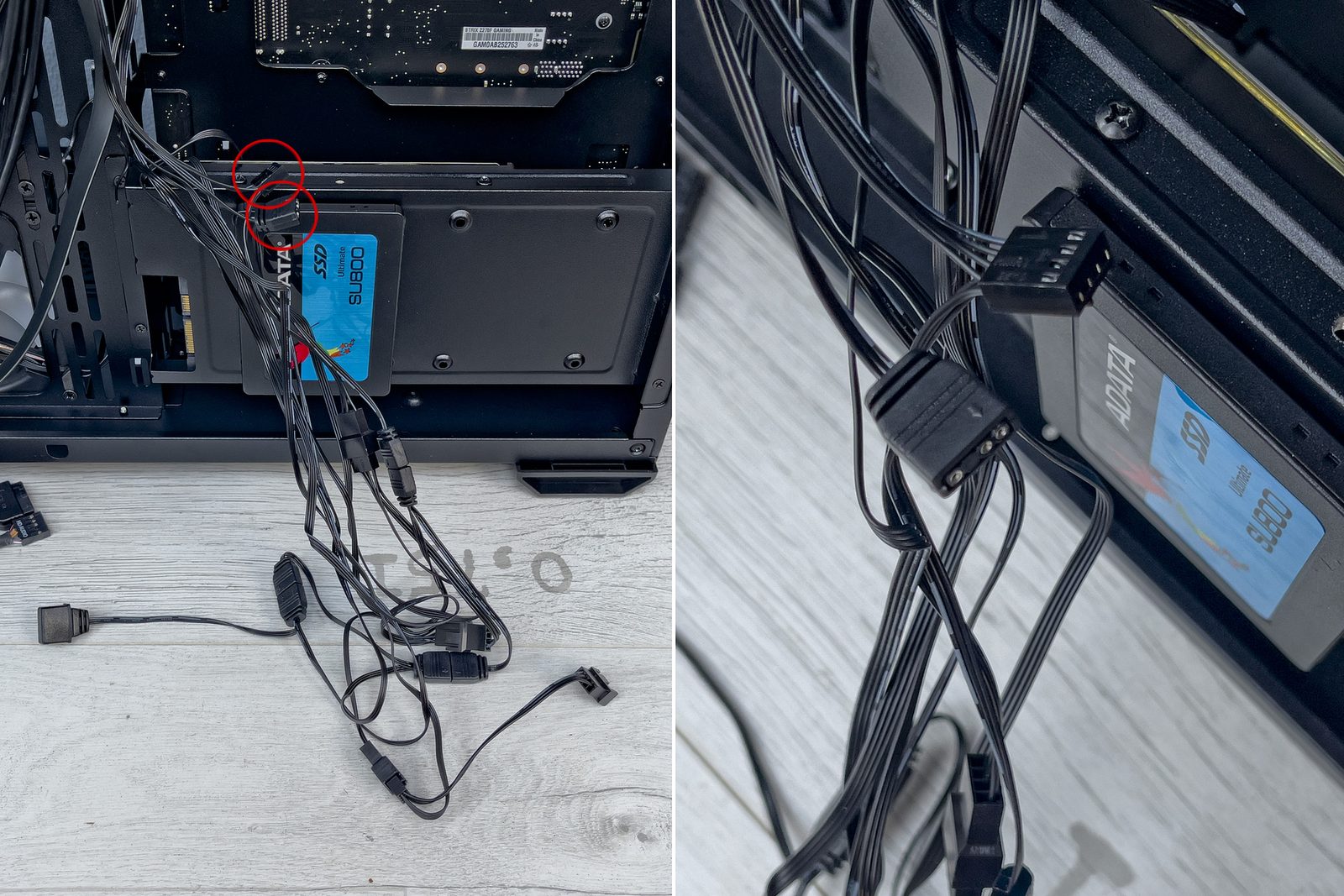

Ostatně pokud se v klubku kabelů od ventilátorů budeme snažit najít koncovky pro jejich zapojení do základní desky, jsou to právě ty dvě volné na okraji svazku.
