Dnes se zaměříme na zařízení typu NAS, která podporují jeden pevný disk s rozhraním Serial ATA a pořizovací cenu mají pod 7 000 Kč. Sešly se 3 zařízení, které ukáží, jakých přenosových rychlostí umí dosáhnout a jaké nabízí funkce a kvalitu zpracování.
Co se týče
boxů, které jsme testovali, bylo jich už několik. Všechny můžete najít v naší rubrice, kde je i první velký test zařízení typu NAS (
,
). V něm se představila již řada zařízení, která by jinak patřila i do tohoto testu, ve kterém tak máme trochu zúžený výběr. Celkově se do testu probojovaly tyto NAS boxy, jež splnily zadání (podpora 1 SATA HDD a cena do 7 000 Kč s DPH) a především byly k dostání, protože se bohužel nesešly všechny produkty, které jsme měli vyhlídnuty.
- QNAP TS-109 Turbo NAS Server
- QNAP TS-109Pro II Turbo NAS Server
- Synology DS108j
I tak ale budeme mít na výběr mezi dostatečným počtem zařízení, z nichž řada podporuje 1Gbps Ethernet, což dává tušit, že bychom mohli narazit na přenosové rychlosti podstatně vyšší než cca 10 MB/s. Jako první přichází na řadu jednodisková řešení známé společnosti QNAP.
QNAP TS-109 Turbo a TS-109 Pro II NAS Server
Pevná a modře zbarvená lepenková krabice nese v sobě zařízení TS-109 Turbo NAS Server od společnosti QNAP. Černě zbarvená krabice pak zařízení TS-109 Pro II Turbo NAS Server. Obě se fyzicky vzhledem vůbec neliší, a tak o nich budu mluvit tak, jako by šlo o jeden a ten samý box. Zabalené jsou v pevném igelitu a usazené v pěnovém materiálu tak, aby byl uložen bezpečně uprostřed krabice.
Tato zařízení se skládají ze dvou hliníkových hlavních částí, které dohromady tvoří pevnou skořepinu. Šedě zbarvený hliník je pak vpředu a vzadu doplněn plastovými částmi nesoucími veškeré konektory a ovládací prvky.
| Model | TS-109 Turbo NAS Server |
Rozměry | 210 x 60 x 182 mm |
Hmotnost | 1,20 kg |
Materiál | hliník, plast |
Int. rozhraní | SATA 300 |
Ext. rozhraní | USB 2.0, LAN 1 Gbps, eSATA |
FTP, phpMyAdmin, MySQL server, Printer Server, uPnP Media Server, Photo Sharing, stahování dat (BT, FTP, HTTP), iTunes server | |
CPU, paměť | SoC 500MHz, 128MB DDR 2 RAM, 8MB Flash |
Hlučnost | 33 dB - aktivní řežim |
| Model | TS-109 Pro II Turbo NAS Server |
Rozměry | 200 x 124 x 49 mm |
Hmotnost | 1,20 kg |
Materiál | hliník, plast |
Int. rozhraní | SATA 300 |
Ext. rozhraní | USB 2.0, LAN 1 Gbps, eSATA |
FTP, phpMyAdmin, MySQL server, Printer Server, uPnP Media Server, Photo Sharing, stahování dat (BT, FTP, HTTP), iTunes server | |
CPU, paměť | Marvell 5182 500MHz, 256 MB DDR 2, 8 MB Flash |
Hlučnost | 33 dB - aktivní řežim |
Přední část v sobě nese především řadu kontrolek podsvícených LED diodami. Bráno seshora, jedná se o diody udávající status boxu, aktivitu pevného disku, aktivitu rozhraní eSATA, aktivitu Ethernetu a konečně stav napájení. Zcela nahoře a zcela dole pak máme po dvou tlačítkách - nejdříve pro kopírování (COPY), evidentně tedy zálohovací funkce a potom tlačítko Power. Posledním prvkem je přední USB konektor typu A, do nějž se bude moci zapojit třeba flash disk, nebo jiné zařízení.
Zadní plastová část je více zploštěná, ale jinak je tvořena tím samým druhem plastu s matným povrchem. Zde se shledáme s dalšími dvěma USB konektory stejného typu, do nichž se bude moci zapojit další úložné zařízení, nebo i tiskárna, protože tento NAS zahrnuje také Print Server. Následuje samozřejmě RJ-45 konektor pro až gigabitový Ethernet a nakonec konektor eSATA, který využijeme tehdy, když budeme vyžadovat především rychlý přístup k datům. A zcela nakonec tu máme kulatý napájecí konektor a pod ním otvor pro zámek. Zařízení je rovněž opatřeno štítkem s MAC adresou, abychom je mohli snadno identifikovat.
Dvě kovové skořepiny se přímo zasouvají do sebe, k čemuž jim pomáhají připravené drážky. Uvnitř se objeví především pozice pro jeden 3,5" SATA pevný disk, i když je pravda, že do zařízení takovéto velikosti by se mohly pohodlně vejít i dva. Disk se jednoduše zasune mezi připravené packy, nasune na konektory a zajistí šroubky. Dobré je, že výrobce myslel i na chlazení, které je realizováno rozvodem tepla z hliníkového plechu určeného pro montáž disku přímo na povrch. Proto ani nebude třeba žádné aktivní chlazení. Firma také myslela na to, aby světlo jednotlivých diod "neutíkalo" do stran, a proto je přední panel z vnitřní strany opatřen měkkým materiálem, jenž tomu zamezí.
- klikněte pro zvětšení -
Veškerá elektronika je schována na zadní části PCB, které se chlubí 500MHz procesorem a 128 MB paměti DDR2 v případě TS-109. Verze TS-109 Pro II se může pochlubit dvojnásobnou pamětí DDR 2. To vše má zajistit přenosy z disku přes FTP protokol více jak 30 MB/s rychlostí a na disk rychlostí přes 20 MB/s. Zde se tedy již využije nabízené gigabitové rozhraní. QNAP také slibuje spotřebu do 15 W a v klidovém režimu 6,6 W. Zde samozřejmě záleží také na použitém pevném disku, kam až spotřeba vyleze.
Příslušenství

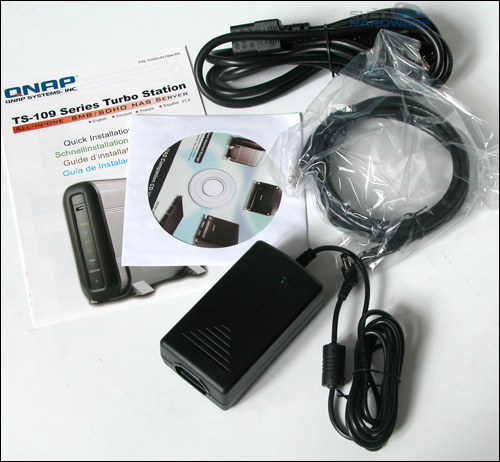

V samostatné krabici se shledáme s potřebným příslušenstvím, kde je především napájecí soustava složená z Eurokabelu a samostatného zdroje (12 V / 3 A), pak je zde sáček s potřebnými šroubky, jednoduchý průvodce instalací s obrázky, Ethernetový kabel a nakonec dva hliníkové podstavce, jež se jednoduše nasunou na box.
