Dnes testovaná základní deska z produkce firmy ASrock zaujme především osazením jak socketu 939 tak i 754. Z této desky se tak stává levná alternativa pro případ upgradu. Ovšem jak jsme se přesvědčili u desek s AGP i PCIe, všechno má svoji cenu.
Modely firmy ASRock se do podvědomí mnoha lidí vryly, jako ty nejlevnější. Bohužel, to stejné se dá říct o jejich kvalitě - přirovnal bych ji k sinusoidě, tedy někdy dobrá, někdy slabší (a to i v rámci jedné modelové řady). Díky zaměření na nízkou cenu se na deskách ASRock můžeme setkat s mnoha čipsety, kteří ostatní výrobci nikdy nepoužili. Jedná se o čipové sady jako ULi nebo SiS. A právě první jmenovaná dala základ dnes testovanému modelu
ASRock K8 Combo-Z
.
| ULi M1689 |
Samozřejmě nejdůležitější funkcí je komunikace s procesorem, která probíhá prostřednictvím sběrnice Hypertransport na 800 nebo 1000 MHz. Pro downstream je použita 16 bitová šířka sběrnice (3,2 GB/s) a pro upstream pak 8 bitová šířka (1,6 GB/s). Pokud si pamatujete na nForce3 150, jedná se o podobný problém s pomalejším upstreamem. To se u nForce3 150 nejvíce projevovalo v testech SpecViewPerfect, ale o tom až později. Pro komunikaci s grafickou kartou je zde sběrnice AGP ve specifikaci 3.0 nebo 2.0. Podporovány jsou rychlosti 4x (cca 1 GB/s) či 8x (cca 2 GB/s).

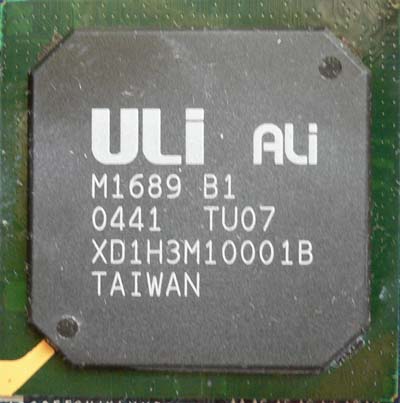

Obr. 01 - Čipset ULi M1689
Pokud se podíváme dále na funkce, které bývají jinak obsažené v "southbridge", budete možná mírně zklamání. Ve srovnání s novinkami od nVidie nebo ATi je výbava přeci jen slabší. Rovněž o sběrnici PCI Express si můžeme pouze nechat zdát. Na druhou stranu zde ale nic zásadního nechybí, zkrátka se jedná o běžný standard. Přirovnal bych vybavení ke staršímu VIA VT8237.

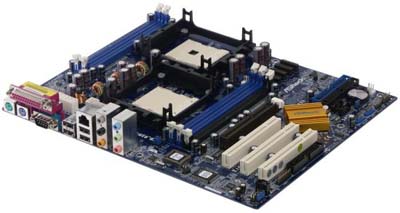

Obr. 02 - Základní deska ASRock K8 Combo-Z
Klikněte pro zvětšení
- 8x USB 2.0
- Šesti kanálový AC’97 audio kodek
- Software modem MC’97
- 10/100 Mbit/s Ethernet
- 7x PCI 2.3
- 2x Ultra ATA/133
- 2x Serial ATA-150, RAID 0 a 1

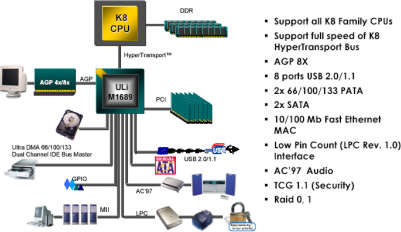

Blokové schéma čipové sady
Specifikace
| Podporované CPU | Athlony 64 pro socket 754 a 939 |
| Čipová sada | ULi M1689 |
| Sloty | AGP 4x/8x 3× PCI 32-bit/33MHz |
| Paměťové sloty | 2× 184-pin DIMM pro socket 754 3× 184-pin DIMM pro socket 939 Maximum 2GB DDR266/333/400 SDRAM |
| SATA/PATA | 2 kanály ATA/133 2 konektory SATA, RAID 0 a 1 |
| Zvuk | 8-kanálový zvuk, kodek Realtek ALC850 |
| Konektory | 2 PS/2 1 Sériový konektor 1 Paralelní konektor 4 USB 2.0 na desce (4 via headery) 1 RJ45 10/100 Ethernet 1 analog front out 1 analog bass/center out 1 analog surround out 1 analog rear out 1 analog line in 1 analogový mikrofon |
| BIOS | Phoenix AwardBIOS |
| Možnosti frekvencí | CPU: 200-250MHz po 1MHz |
| Dělitele | DRAM:FSB: 1:2, 2:3, 5:6, 1:1 HT:FSB: 1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1 |
| Napětí | CPU: 0.8-1.55V po 0.025V |
