Protože bude ještě pár týdnů znamenat Pentium 4 pro Socket 478 to nejlepší, co pro intelovskou platformu můžeme získat, přinášíme recenzi další základní desky. Tentokrát jde o čipset SiS655TX v podání společnosti ASUS. Jak uvidíte dále, čipsety SiS mohou být více než konkurenceschopné.
Pokud si někdo v dnešních dnech vybírá novou základní desku pro Pentium 4, většinou sáhne po některé s čipsetem od Intelu. Je pravda, že Springdale a Canterwood (i865/875) jsou mimořádně podařené produkty, ale na druhou stranu, proč nezkusit něco alternativního? Proto jsme se rozhodli otestovat základní desku s čipsetem SiS655TX, která podporuje Pentium 4 na 200MHz FSB a je vybavena architekturou Advanced HyperStreaming.
SiS655TX – pevný základ
je nejnovější čipová sada Silicon Integrated Systems pro Pentium 4 a podle toho také vypadají její specifikace. Základem je podpora procesorů Pentium 4 na 200MHz FSB s technologií Hyper-Threading a dvoukanálový paměťový řadič pro DDR400. Paměti, jejichž maximální propustnost je až 6,4 GB/s, dokážou pracovat ve dvou módech – v případě identických modulů jako jeden 128-bit kanál, pokud jsou instalovány dva odlišné moduly, umí čipset přenášet data současně i po dvou 64-bit kanálech. Samozřejmě je podporována grafická sběrnice AGP 3.0 (8x/4x) včetně Fast Writes.

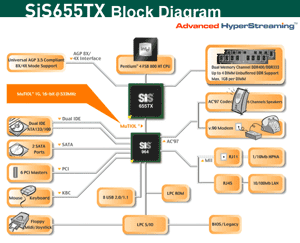

Obr. 1 – Blokový diagram čipsetu SiS655TX
Klikněte pro zvětšení
SiS655TX je propojen s jižním můstkem sběrnicí MuTIOL 1G, která dokáže na 533MHz při 16-bitech přenášet data rychlostí až 1 GB/s. SouthBridge SiS964, jakožto druhá část čipsetu, podporuje osm portů USB 2.0, dva porty pro Serial ATA-150 s možností RAID 0, RAID 1 a JBOD a dále je vybavena šesti porty PCI 2.3, síťovým řadičem MII pro 10/100Mbps Ethernet a obsahuje 6-kanálové audio a V.90 kompatibilní softwarový modem.
Výhodou čipsetu SiS655TX oproti non-TX verzi je například také to, že mezi CPU a pamětí je vytvořeno virtuální rozhraní na místo dvou skutečných, čímž se půlí počet potřebných příkazů a snižuje latence. Mimo to je tento čipset kompatibilní se specifikacemi FMB 2.0 a VRM 10.0, což znamená podporu Prescottu až do 119A a další vylepšení jako přesnější nastavení voltáže CPU s posunutým rozsahem (0,8375V – 1,6V po 0,0125V). Dále lze u VRM 10.0 měnit napětí za chodu (Dynamic VID).
Krátce se zmíním k technologii Advanced
, která je společností SiS nejvíce profanovaná. Tento systém zajišťují tranzistory jak v NorthBridge, tak v SouthBridge a jeho účelem je zefektivnit přenosy mezi oběma čipy a rozšířit úzká hrdla sběrnice. Toho je dosaženo například tím, že je šířka pásma rozdělena na více kanálů s různou prioritou.
ASUS P4S800D-E Deluxe – specifikace
Jednou z nejlepších základních desek postavených na SiS655TX je nepochybně motherboard od ASUSu. Mysleli jste si, že desky s čipsety SiS jsou nevybavené? P4S800D-E vás vyvede z omylu, protože má téměř vše, co si jen můžete přát. Nejdříve se ale podívejme na základní specifikace této desky série AI:
ASUS P4S800D-E Deluxe | |
| Čipset | SiS655TX + SiS964 |
| Platforma | Socket 478 |
| Procesor | Pentium 4, Celeron (Northwood, Prescott) |
| Frekvence FSB | 200/133/100 MHz |
| Paměti | Dual DDR400 SDRAM |
| 4 sloty, max. 4GB non-ECC paměti |
| Rozšiřující sloty | AGP 3.0, 5x PCI, 1x ASUS Wi-Fi slot |
| Diskové rozhraní | SiS964 - 2x SATA, 2x ATA/133 (RAID 0,1) |
|
| SiS180 - 2x SATA, 1x ATA/133 (RAID 0, 1, 0+1, JBOD) |
| USB/FireWire | 8x USB 2.0 - 4 externí, 2+2 interní |
|
| 2x FireWire - 1 externí, 1 interní |
| Audio | ADI AD1888 SoundMAX, 5.1-kanálové, S/PDIF |
| LAN | Marvell Gigabit Ethernet |
| Speciality ASUS | EZ Flash, CrashFree BIOS, Instant Music, POST Reporter, MyLogo2, Multi-Language BIOS, Q-Fan, AI Overclocking |
| Přetaktování | JumperFree, C.P.R., frekvence FSB 100-300MHz (po 1MHz), dělička FSB:MEM, fixed AGP/PCI |
| Formát desky | ATX (305x245mm) |
Tab. 1 – Základní specifikace desky ASUS P4S800D-E
Vidíte, že deska je opravdu nacpaná vším možným, co si jen můžete přát. Jednotlivé vlastnosti si rozebereme dále, ale na tomto místě by bylo možná dobré vysvětlit několik technologií od ASUSu, které Vám možná nic neříkají. Jsou to následující:
- EZ Flash – snadný flash BIOSu přes bootovací disketu a jednoduché rozhraní
- CrashFree BIOS – náhrada poškozeného BIOSu pomocí diskety
- Instant Music – velice zajímavá specialitka aktivovaná přes BIOS, která částečně nahrazuje multimediální klávesnici; vyberete si jednu optickou mechaniku a jednoduše ji ovládáte pomocí funkčních kláves
- POST Reporter – „mluvící“ BIOS; přes software nastavíte a po nabootování vám počítačový hlas nadiktuje, co je se systémem v nepořádku
- MyLogo2 – nastavení vlastního loga namísto úvodní obrazovky
- Q-Fan – nastavení otáček větráku na procesoru podle teploty
- C.P.R. – v případě přehnaného overclockingu nastaví parametry BIOSu na původní hodnoty
- AI Overclocking – „overclocking pro amatéry“, jednoduše nastavíte, o kolik chcete přetaktovat (10%, 20%, 30%) a systém zajistí vše za vás
To by bylo ke specifikacím a specialitkám, nyní se podívejme na desku blíže.
