Základní deska Gigabyte Z170MX-Gaming 5 je na našem serveru první testovanou deskou pro procesory Skylake, která má formát Micro ATX. Co nám nabídne a proč nese logo Heroes of the Storm? Na to se hned podíváme.

Reklama

Testovaná deska Gigabyte Z170MX-Gaming 5 patří do střední třídy, alespoň dle své ceny mírně pod 5000 Kč s daní. Za takovou cenu by ale měla nabídnout také slušnou výbavu, kterou skutečně nepostrádá. Vybavena je třemi sloty pro grafické karty, rozhraními SATA Express i M.2, nechybí ani USB 3.1 s konektorem typu C řešené kontrolerem od Intelu a pak tu máme soutěž týkající se hry Heroes of the Storm Hero and Skin. Po koupi této desky se můžeme zaregistrovat do soutěže a vyhrát základní desku Gigabyte, herní myš, headset nebo samotnou hru, ovšem tato soutěž končí s rokem 2015.

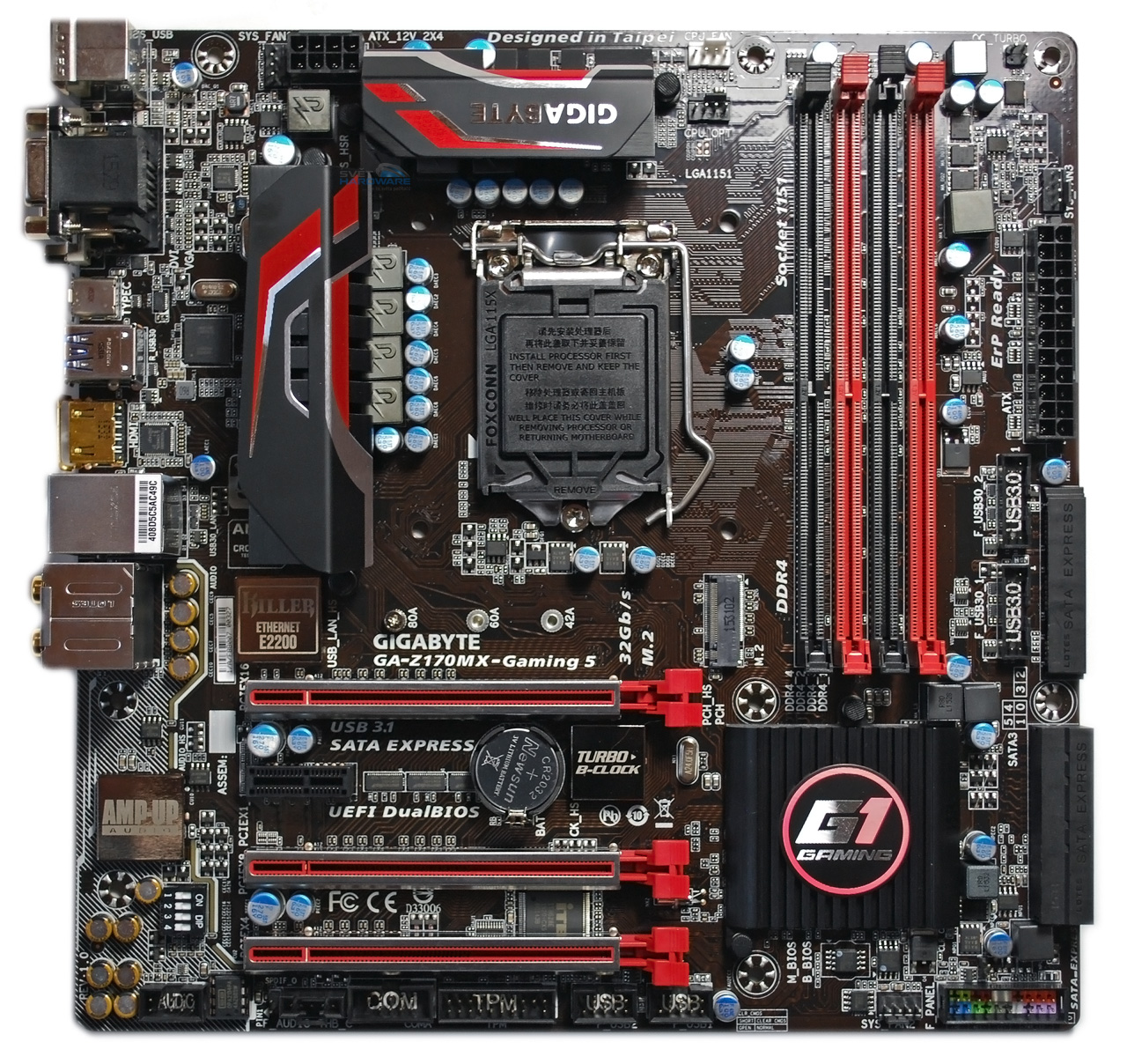

Gigabyte Z170MX-Gaming 5: Skylake na Micro ATX

- klikněte pro zvětšení -

Deska přichází na trh v krabici s odklápěcím krytem, pod nímž ji máme hezky celou vyfotografovanou. Pokud tedy budete vybírat v kamenném obchodě, můžete se přímo na místě přesvědčit, že vám její hlavní výbava a rozvržení komponent bude vyhovovat.

Specifikace Gigabyte Z170MX-Gaming 5
CPU	Podpora procesorů Intel Core i3/i5/i7 pro socket LGA 1151 (Skylake)
Čipová sada	Intel Z170 Express
Paměti	4x DIMM pro až 64 GB DDR4 s max. taktem 3466 MHz (OC) podpora Intel XMP a non-ECC modulů dvoukanálové zapojení
Grafické výstupy	1x HDMI 1.4 (4096x2160@24 Hz / 2560x1600@60 Hz) 1x DVI-D (1920x1200@60 Hz) 1x D-Sub (1920x1200@60 Hz)
Audio	Realtek ALC1150 operační zesilovač TI Burr Brown OPA2134 7.1kanálové audio optický S/PDIF
LAN / WLAN	1x Killer E2201 Gigabit LAN
Sloty	2x PCI Express 3.0 x16 (x16/-, x8/x8) 1x PCI Express 3.0 x16 (4 linky) 1x PCI Express 3.0 x1 Podpora 3-Way AMD CrossFire a 2-Way NVIDIA SLI
SATA/M.2/SATA Express	1x M.2 (PCI Express 2.0 x4 i SATA 6 Gb/s) 3x SATA Express 16 Gb/s 6x SATA 6Gb/s Podpora RAID 0, RAID 1, RAID 5 a RAID 10
USB	7x USB 3.0 (4 na headeru) 6x USB 2.0 (4 na headerech) Intel DSL6540: 2x USB 3.1 (typ A a typ C) 10 Gb/s
Ostatní konektory	1x 24-pin ATX napájecí konektor 1x 8-pin ATX 12V přídavný konektor 5x napájení ventilátorů (4pin) 1x header pro přední panel 1x audio header 2x USB 3.0/2.0 header 2x USB 2.0/1.1 headery 1x S/PDIF out header 1x Trusted Platform Module (TPM) header 1x Clear CMOS jumper 1x port pro modul s Thunderbolt 1x sériový port (header) 1x ovladač zisku audia
Zadní I/O panel	1x PS/2 pro klávesnici, nebo myš 1x HDMI 1.4 1x DVI-D 1x D-Sub 1x USB Type-A (USB 3.1 10 Gb/s) 1x USB Type-C (USB 3.1 10 Gb/s) 3x USB 3.0 (5 Gb/s) 2x USB 2.0/1.1 1x RJ-45 1x optický S/PDIF Out 5x audio jacky (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
BIOS	2x 128 Mbit flash AMI UEFI BIOS DualBIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ostatní vlastnosti	soutěž s Heroes of the Storm (do 31. 12. 2015)
Podpora OS	Windows 10/8.1/7
Formát desky	Micro ATX (244 x 244 mm) - zúžený formát

O této desce můžeme říci stejně jako o modelu Z170X-Gaming 3 to, že Gigabyte pro zajištění rozhraní USB 3.1 nevyužívá obvyklý čip ASMedia, ale Intel DSL6540, což je Alpine Ridge. Ten je schopen nabídnout i moderní rozhraní Thunderbolt 3 s propustností 40 Gb/s a schopností připojit dva monitory s rozlišením 4K, zajistit až 100W napájení a přenášet také data pro rozhraní PCI Express. Zde je však tento čip bohužel využitý jen pro 10Gb/s rozhraní USB 3.1 na dvou konektorech - jeden je typu A a druhý C. A právě typ C je určen pro Thunderbolt, jímž tato deska ve výchozí konfiguraci nedisponuje a my si musíme případně dokoupit přídavnou kartu. Gigabyte se ale chlubí, že jiná řešení využívají pro USB 3.1 jen dvě linky PCI Express 2.0, což jim dá maximální propustnost 10 Gb/s, zatímco zde je využito rozhraní PCI Express 3.0 s propustností až 16 Gb/s.

Dále tu máme už klasiku v podobě zvukového kodeku ALC1150 od Realteku, který dosahuje odstupu signálu od šumu 115 dB a síťový provoz půjde přes Killer E2201. Je škoda, že část desky se zadními porty není zcela využita. Uprostřed portů najdeme prázdné místo, kde by mohly být alespoň dva další porty USB 3.0 nebo alespoň USB 2.0. Však na headerech je vyvedeno celkově osm USB portů, což je zbytečně moc. Bude tak vhodné si dokoupit třeba záslepku pro vyvedení dalších USB.

Každého jistě potěší dva BIOSy, které tu jsou pro případ, že některý z nich selže třeba vinou nepovedené aktualizace a malá třešnička navíc je vyměnitelný operační zesilovač. Deska nabídne obvyklý typ Burr Brown OPA2134, u nějž můžeme díky DIP přepínači nastavit zisk 2,5x nebo 6x pro zadní linkový výstup.

Čipové sady Intel Z170 a Z97
Čipová sada	Z170	Z97
Kódové jméno	Sunrise Point	Wildcat Point
Přetaktování	CPU + GPU + RAM	CPU + GPU + RAM
Podpora integ. grafiky	ano	ano
RAID	ano	ano
Max. USB 2.0 / 3.0	4 / 10	8 / 6
Max. SATA 2.0 / 3.0	0 / 6	0 / 6
Podpora SATA Express a M.2	ano/ano	ano/ano
Hlavní PCI Express	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4 8× PCIe 2.0	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4
Sekundární PCI Express	20× PCIe 3.0	8× PCIe 2.0
Sběrnice DMI	3.0 (4 GB/s)	2.0 (2 GB/s)
PCI	ne	ne
Intel Rapid Storage	ano	ano
Intel Smart Response	ano	ano
Intel Anti-Theft	-	ano
Intel Smart Connect	-	ano
Intel Rapid Start	-	ano
Intel vPro	ne	ne
Maximální TDP	6 W	4,1 W
Výrobní proces	22 nm	32 nm

Rozdíly v uvedených specifikacích a vlastnostech jsou oproti změnám mezi Z87 a Z97 mnohem větší, a to především s ohledem na podporu linek rozhraní PCI Express a rozhraní USB. Zatímco Z97 disponuje pouze osmi linkami rozhraní PCI Express 2.0, pak Z170 má již 20 linek rozhraní PCI Express 3.0, čili je velice vhodné, že byla posílena také její sběrnice DMI propojující ji s procesorem. Ta má nyní dvojnásobnou propustnost, a to 4 GB/s (4 linky, každá 8 GT/s). Vedle toho má tato sada také už více rozhraní USB 3.0 než 2.0, a to v poměru 10:4, zatímco u Z97 ještě v počtu vedly porty USB 2.0. To se samozřejmě odrazí ve výbavě základních desek, a to i těch nejlevnějších. Není tedy divu, že i přes pokročilejší výrobní proces má Z170 vyšší maximální spotřebu než Z97, ale jde o pouhé 2 watty.

Dodávané příslušenství

Gigabyte Z170MX-Gaming 5 - příslušenství
SATA kabel	4× SATA (2 zalomené)
SLI propojky	2-way SLI
Dokumenty, apod.	instalační příručka, uživatelský manuál, instalační CD, štítek pro zadní I/O
Ostatní	bonus se soutěží s Heroes of the Storm, piny pro jednoduché zapojení kabelů z I/O panelu skříně (G Connector)
Software	3D OSD @BIOS Ambient LED AutoGreen Cloud Station EasyTune Easy RAID Fast Boot Smart TimeLock Smart Keyboard Smart Backup System Information Viewer USB Blocker Norton Internet Security

V krabici najdeme vedle manuálu a disku se softwarem samozřejmě také záslepku pro zadní I/O porty, tedy obvyklé a nezbytné příslušenství. Pro jednodušší zapojení kabelů z I/O panelu počítačové skříně poslouží tzv. G Connector a zmínit můžeme ještě jednou onu soutěž s Heroes of the Storm, k čemuž dostaneme leták s QR kódem. Jako malinký bonus nám Gigabyte dodal visačku na dveře, aby nás nikdo nerušil.

Pak tu máme také další obvyklé příslušenství v podobě čtyř kabelů SATA, z nichž dva mají jeden konektor zalomený. U desek s více porty PCI Express x16 napojenými na procesor je obvyklá také jedna propojka pro karty NVIDIA v režimu SLI.
