MSI GTX 950 Gaming 2G vs Sapphire Nitro R7 370 4G

GeForce GTX 950

Dalším přírůstkem do rodiny grafických karet založených na architektuře Maxwell 2 se stala grafická karta GTX 950. Protože vše nasvědčovalo tomu, že jde o grafickou kartu založenou pouze na grafickém čipu GM206 s několika deaktivovanými bloky SMM, zaměřovaly se dosavadní recenze především na testy výkonu a samotnému čipu se nevěnovala moc velká pozornost.

Jistě jste si časem již všimli, že náš přístup k testování grafický karet je tak trochu jiný, protože v našich testech nesledujeme pouze snímkovou frekvenci, ale také komplexní chování grafických karet v průběhu testů. Proto nám také neuniklo, že grafická karta GTX 950 založená na upraveném čipu GM206 označeném

GM206-250-A1

, se v určitých věcech chová poněkud jinak, než co bychom očekávali od prostého "ořezance" GM206. Pojďme se ale podívat na grafický čip GM206-250-A1 trochu podrobněji.

Jak by se dalo očekávat, na rozdíl od čipu GM206-300-A1 přišel grafický čip GM206-250-A1 o dva

SMM

(Maxwell Streaming Multiprocessor), kde každý SMM obsahuje 128 CC (Cuda core) a 8 TMU (Texture Mapping Unit). Celkově tak grafický čip GM206-250-A1 disponuje

768 CC

a

48 TMU

. ROP (Raster Operations Pipeline) jednotky zůstaly ve stejném počtu, tedy

32 ROP

s. Tady se žádné překvapení nekoná a vše běží dle dřívějších zvyklostí.

Ačkoliv je Maxwell 2 velmi povedenou architekturou, každý "řez" do plnohodnotného grafického čipu přinesl zatím vždy nějaký ten problém. Jistě vzpomínáte na kauzu kolem GTX 970, kde byl čip GM204 "oříznut" tak nešťastně, že přišel nejen o SMM bloky, ale také o část L2 cache a některé ROP jednotky jen kvůli tomu, aby se mohl pyšnit 4 GB VRAM. U grafického čipu GM200 bylo jeho "oříznutí" provedeno mnohem ohleduplněji, nicméně

problém s nevytíženými ROP jednotkami u GTX 980 Ti zůstal

. Legitimní otázkou tedy je, jak se společnosti Nvidia povedlo vypořádat s "oříznutím" grafického čipu GM206, na kterém je založena právě dnes testovaná grafická karta GTX 950?

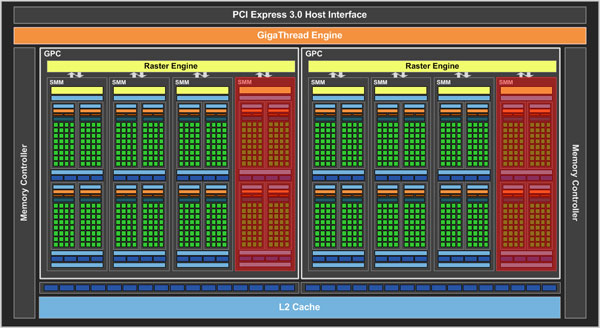

Při pohledu na blokový diagram hned zjistíte, že ony dva odstraněné SMM bloky nepocházejí z jednoho GPC (Graphics Processing Cluster), jak tomu bylo zvykem dříve u GTX 970 a GTX 980 Ti, ale každý deaktivovaný blok SMM pochází z jiného GPC. Symetrické rozložení SMM bloků u obou GPC tak zůstává zachováno obdobně, jako tomu je u konkurenčních Radeonů, kde každý SE (Shader Engine) obsahuje vždy stejný počet CU (Compute Unit).

Toto symetrické rozložení výpočetních jednotek v GPC pak s největší pravděpodobností dovolilo provést i některé další změny v návrhu čipu, které sice nejsou nikde popsány, ale námi provedené syntetické testy je s určitostí zaznamenaly. Vřele proto dopuručujeme si tuto kapitolu se

syntetickými testy

pozorněji přečíst.

Specifikace grafické karty GTX 950 jsou tedy následující:

Radeon R7 370

Na rozdíl od grafické karty GTX 950, která je založena na novém grafickém čipu, není Radeon R7 370 žádnou novinkou. Jde o takový "recyklát" již dříve uvedených grafických karet Radeon R7 265 a ještě dříve šlo o Radeon HD 7850.

Grafická karta Radeon R7 370 je tedy založena na "oříznutém" grafickém čipu Trinidad (dříve Pitcairn) a její pozice mezi novými grafickými kartami řady R300 je následující:

	Radeon R7 360	Radeon R7 370	Radeon R9 380	Radeon R9 390	Radeon R9 390X
Čip	Tobago	Trinidad	Antiqua	Grenada	Grenada
Plocha čipu	160 mm2	212 mm2	259 mm2	438 mm2	438 mm2
Frekvence	1050	976	970	1000	1050
Počet SP	768	1024	1792	2560	2816
Počet TMU	48	64	112	160	176
Počet ROP	16	32	32	64	64
Paměťové rozhraní	128-bit	256-bit	256-bit	512-bit	512-bit
TDP	100 W	110 W	190 W	275 W	275 W
Výrobní proces	TSMC 28nm	TSMC 28nm	TSMC 28nm	TSMC 28nm	TSMC 28nm

Tentokrát nemá valného významu se zaobírat několik let starou architekturou, proto půjdeme rovnou k věci a obě grafické karty dnešního testu si představíme podrobněji.
