GeForce GTX Titan X: nejvýkonnější grafická karta

Pojďme se nejdříve alespoň v krátkosti podívat na to, co nám grafický čip GM200, na kterém je založena grafická karta GTX Titan X, vlastně nabízí, jaká je jeho architektura a odkud se bere jeho výkon.

Stejně jako u grafického čipu GM204 a GM206 je základním stavebním kamenem jednotka s názvem

SMM

(Maxwell Streaming Multiprocessor), který obsahuje celkem 128

CC

(Cuda Cores) a 8

TMU

s (Texture Mapping Unit).

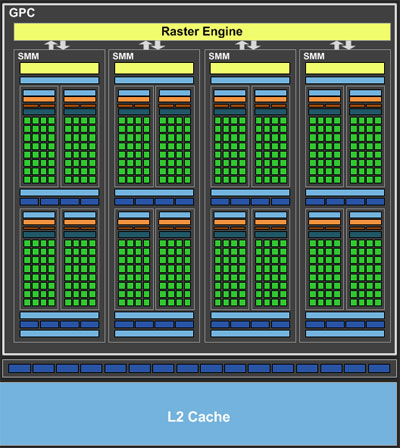

SMM jednotky jsou pak na vyšší úrovni organizovány v blocích zvaných

GPC

(Graphics Processing Clusters) a každý takovýto blok (cluster) obsahuje maximálně 4 jednotky SMM. GPC neobsahuje pouze jednotky SMM, ale také rasterizér a napojené ROP (Raster Operations Pipeline) jednotky, čímž se stává kompletním grafickým procesorem, obdobně jako je u architektury GCN jednotka SE (Shader Engine).

Každý GPC tedy obsahuje celkem 512 CC, 32 TMU, jeden rasterizér (o výkonu jednoho triangle a 16 pixelů) a je napojen na 16 ROP jednotek. Je třeba poznamenat, že ne vždy a za všech okolností musí GPC nutně obsahovat 4 jednotky SMM, ale může jich tam být umístěno méně (jsou tam, ale nejsou aktivní), čímž jsou vytvářeny "ořezané" grafické čipy známé třeba z grafických karet GTX 970 nebo GTX 980TI.

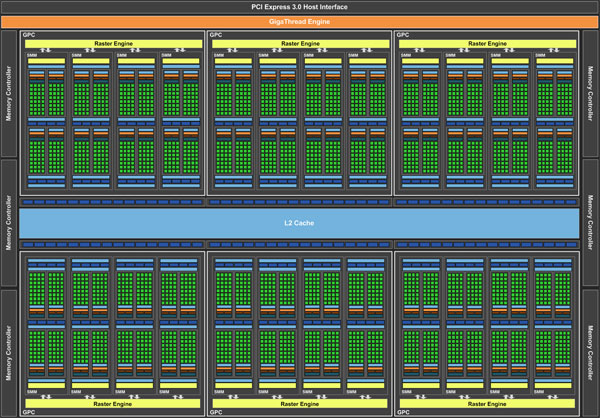

Různý počet těchto grafických clusterů pak vytváří samotný grafický čip a také udává jeho geometrický výkon. Čím více GPC je v grafickém čipu umístěno, tím více primitiv (trianglů) je možné paralelně zpracovávat a rasterizovat, grafický čip se tak stává výkonnější. Grafický čip GM206 (použitý u GTX 960) obsahuje dva GPC, grafický čip GM204 (použitý u GTX 980) obsahuje čtyři GPC a konečně nejvýkonnější čip GM200 (Titan X) pak obsahuje celkem šest GPC clusterů.

	GM206	GM204	GM200
GPC	2	4	6
SMM	8	16	24
CUDA jednotky	1024	2048	3072
TMUs	64	128	192
ROPs	32	64	96
Paměťové rozhraní	128-bit	256-bit	384-bit

Samozřejmě, že vše je poněkud složitější, ale z tohoto pohledu skladby čipu by tedy (za předpokladu stejných frekvencí) měl být grafický čip GM200 o 50 % výkonnější než GM204, který by měl být zase o 100 % výkonnější než grafický čip GM206. Teorie je však jedna věc a praxe zase druhá. V praktických testech a reálném životě samozřejmě GTX 980 není o 100 % výkonnější než GTX 960, a proto se dá očekávat, že ani Titan X nebude o 50 % výkonnější než GTX 980. Toto vše nám ale ukáží až testy.

Pojďme se rychle podívat na grafickou kartu našeho dnešního testu, tedy

EVGA GeForce GTX Titan X 12GB

.
