Gigabyte K8N Pro: Pestrá nejen barvou

---

Druhým zástupcem od firmy Gigabyte je základní deska s čipovou sadou nForce3 od firmy nVidia. Jedná se tak již o druhého zástupce s tímto čipsetem v našem testu (dříve jsme testovali základní desku

AOpen AK89 Max

).

Obr. 01 - Krabice základní desky
klikněte pro zvětšení

Vybavení a specifikace

K rozměrům snad ani není co dodat, jsou stejné jako u všech předešlých, čili 305x245mm:

	Gigabyte K8N Pro
Revize Základní desky	1.0
Default Clock Speed (MHz)	194,85MHz
North Bridge	nForce3
South Bridge	nForce3
Počet PCI slotů	5
Typ pamětí	DDR333/400
Počet paměťových slotů	3
Maximální velikost paměti (GB)	3GB
AGP Pro	Ne
Počet USB 2.0 portů (ne jen piny na desce)	6
Aktivní chladič na čipsetu	Ano
Nastavitelné napětí AGP slotu	Ano
Nastavitelné napětí pamětí	Ano
IDE nebo RAID řadič mimo Southbridge	GigaRAID (2xPATA) a Silicon Image (2xSATA)
Automatické zpomalení nebo vypnutí při vyšší teplotě CPU	Ano
Zvukový čip	Realtek ALC658
Síťový čip	Realtek 8110S

Firmě Gigabyte se poměrně zdařile podařilo vykompenzovat slabiny čipsetu nForce3 přidáním externích čipsetů GigaRAID a Silicon Image. Ty k základním vlastnostem přidávají podporu dvou kanálů PATA a dvou SATA zařízení. Čili k desce lze připojit celkem deset disků či mechanik.

Rozložení komponent

Obr. 02 - Přední strana základní desky Gigabyte K8N Pro
klikněte pro zvětšení

Celé rozložení desky je poznamenáno poměrně nízko umístěným socketem, Díky tomu je celý procesor kolem slotů poměrně "namačkán". Nicméně proti rozložení SATA a PATA konektorů nelze protestovat, všechny jsou na kraji desky a umožňují snadné připojení.

Pokud se podíváme na obrázek, je zde vidět prázdné místo po neosazeném DSP slotu, který umožňuje použití šesti kanálového napěťového regulátoru. Jelikož není využit musíme si vystačit "pouze" s tří fázovým napěťovým regulátorem.

Tato deska od firmy Gigabyte je spolu s AOpenem jediná, která podporuje Dual BIOS. Jen je škoda, že oba biosy jsou napevno zapájené v desce. Sice se vám může zdát, že je zbytečné mít bios v patici, pokud jsou dva, tedy jeden primární a jeden záložní, ale znám některé experty, kteří zničili i takové desky (nic ve zlém Štěpáne). :)

Ostatní

• Všechny PCI sloty podporují BusMastering
• DualBIOS

Konektory

Obr. 03 - Konektory
klikněte pro zvětšení

Na desce lze najít všechny tradiční konektory: 2xPS/2, 1x Parallel port, 2x Serial Port, 2x USB, 1x RJ-45 a běžné 3 audio výstupy.

DualBIOS

Při problému s bootováním s primárního biosu lze jednoduše přepnout konektory na základní desce a bude bootováno ze sekundárního biosu. Jen malou nevýhodou je, že sekundární bios není read-only. Lze jej teda také "zkazit".

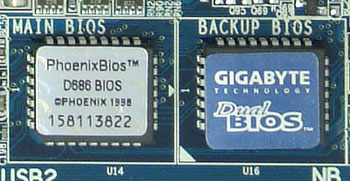

Obr. 04 - DualBIOS

SATA a PATA řadiče

Kvůli absenci podpory SATA disků v čipové sadě nForce3, bylo nutné integrovat externí řadič. U Gigabytu vsadili na osvědčený dvou kanálový SATA řadič Silicon Image. Samozřejmost je podpora Raid režimů 1,0 a 1+0.

Obr. 05 - SATA řadič Silicon Image

A aby toho nebylo málo, je integrován ještě PATA řadič GigaRAID s podporou raid režimů 1,0, 1+0 a JBOB.

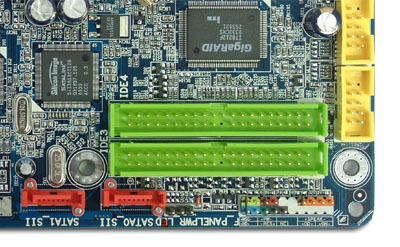

Obr. 06 - GigaRAID a SATA Raid
klikněte pro zvětšení

FireWire

O provoz se stará čip od Texas Instruments - TSB43AB23. K dispozici máte celkem tři porty - z toho jeden přímo na desce, druhé dva na přídavném bracketu (a to v obou rozměrech), což je dostatečný počet.

Obr. 07 - FireWire čip Texas Instruments

Síťový čip

Na rozdíl od včera představené desky Gigabyte, je tato vybavena 10/100/1000MB síťovým čipem od firmy Realtek.

Obr. 08 - Zvukový kodek + síťový čip + Super I/O
klikněte pro zvětšení

I/O řadič

Obě desky Gigabyte byly vybaveny stejným I/O řadičem iTE.

Obr. 09 - I/O řadič

Zadní strana desky

Na první pohled je poměrně obtížné rozpoznat obě desky Gigabyte. Poznávacím znamením tak může být pouze jiné umístění socketu na základní desce. Nicméně stejně jako u levnější varianty je i zde plastový rámeček na zadní straně desky.

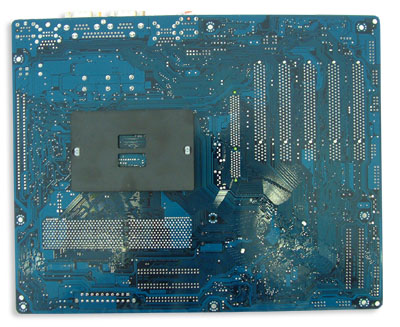

Obr. 10 - Zadní strana desky
klikněte pro zvětšení

---
