Třetí základní deska s čipsetem AMD 690G, na jejíž schopnosti a výkon se dnes podíváme, je z dílen společnosti Sapphire. Její parametry josu následující: formát mATX, integrovaná grafika Radeon X1250 s HDMI výstupem, 4 sloty DDR2, 1 slot PCIe 16x, 2 sloty PCI, 4 porty SATA 3Gbps, GLAN, 7.1 HD audio. Cena se pohybuje okolo 2000,- Kč včetně DPH.
Uvítací obrazovka po spuštění desky
Sapphire nabízí přehledný monitoring teplot, otáček ventilátorů a důležitých napětí prostřednicvím výpisu v POSTu
Možnosti BIOSu
Hlavní nabídka Phoenix - Award BIOSu
Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Advanced Chipset Features --> DRAM Configuration
Advanced Chipset Features --> HT Link Control
Advanced Chipset Features --> PCIE Configuration
Advanced Chipset Features --> IGX Configuration
Integrated Peripherals
Integrated Peripherals --> Superior Function Setup
Integrated Peripherals --> South OnChip IDE Device
Integrated Peripherals --> South OnChip PCI Device
Power Management Setup
PnP/PCI Configuration
PC Health Status

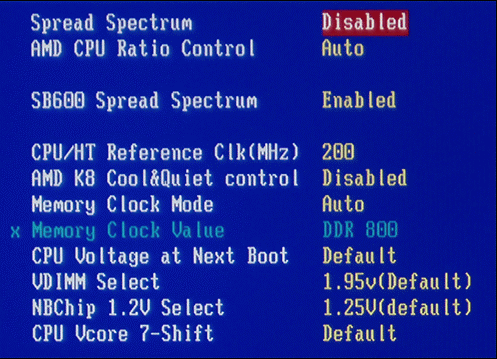

Power User Overclock Settings
CPU Thermal Throttling Setup
Základní deska Sapphire nabízí poměrně propracovaný BIOS, kterému ale chybí možnost nastavení frekvence PCI-Express sběrnice a také možnost razantnějšího navýšení napětí pro paměti a NorthBridge. Najdeme zde však i několik zajímavých položek jako třeba možnost výběru BIOSu - ano, tato deska opravdu disponuje dvěma BIOSy. Překvapilo i vcelku pokročilé ladění paměťových modulů. Ještě bych jen podotknul, že tyto fotografie byly pořízeny po resetu paměti CMOS, deska automaticky nastaví frekvenci jádra integrované grafiky na 525 MHz (default je 400 MHz a tuto hodnotu uvádí i manuál desky). Bohužel, i když jsem zkoušel několik benchmarků a her s touto zvýšenou frekvenci, rozdíl (stejně jako v případě dříve recenzovaných desek) nikde nebyl znát. Později provedené výkonnostní testy, jejichž výsledky najdete v grafech, jsou ale i přesto provedeny s defaultním taktem 400 MHz. Pokud si prohlídnete tabulku níže, zjistíte, že především v ladění pamětí je tato deska velmi blízká
, jehož recenzi jsme vám přinesli před nedávnem.
Sapphire PE-AM2RS690MH - BIOS verze 01 (17/04/2007) | |
Tuning pamětí | |
| CAS latency | Auto, 3, 4, 5, 6 |
| RAS to CAS Delay (tRCD) | 3, 4, 5, 6 |
| RAS Precharge (tRP) | 3, 4, 5, 6, |
| RAS Active Time (tRAS) | 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 18, 17, 18 |
| Row Cycle Time (tRFC) | 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 |
| RAS To RAS Delay (tRRD) | 2, 3, 4, 5 |
| Write Recovery Time (tWR) | 3, 4, 5, 6 |
| Write To Read Delay (tWTR) | 1, 2, 3 |
| Precharge Time | 2, 3 |
| Command Timing | Auto, 1T, 2T |
Nastavení napětí | |
| CPU VCore Voltage | Normal, 0.800 - 1.5500 V (po 0.0250 krocích) |
| NB/SB Voltage | 1.25, 1.30 V |
| Memory Voltage | 1.85, 1.95, 2.05, 2.15 V |
Nastavení frekvencí | |
| FSB | 200 - 440 MHz (po 1MHz krocích) |
| IGX Engine Clock | 200 - 600 MHz (po 1MHz krocích) |
| Memory Clock | DDR 400, DDR 533, DDR 667, DDR 800 |
Softwarová výbava
Po vložení instlačního CD do mechaniky vás uvítá níže zobrazený instalátor. Nevím, jak působí na vás, ale mně připadá, že si s ním v Sapphiru rozhodně hlavu nelámali a je to škoda - pokud si člověk přinese toto desku domů, nainstaluje OS a první, co následně na obrazovce monitoru uvidí, je toto podivné barevné cosi s ošklivě hrubým logem Sapphire. Rozhodně to nezapůsobí zrovna nejlépe.
I přes svůj nepříliš povedený design toto menu obsahuje takřka veškeré ovladače, které jsou pro správné fungování této desky potřeba. Ručně si jen člověk musí na CD vyhledat složku s ovladači pro Cool&Quiet, jehož instalátor z nějakého důvodu mezi zástupci v Auto Setupu není.
Kromě samotných ovladačů na tomto CD najdete i softwarový balík PC Cillin 2006 a prográmek MyGuard pro monitoring systému:
Diagnostika napětí není silnou stránkou tohoto programu.
