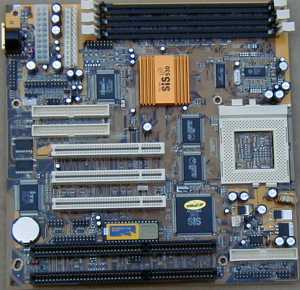

Základní deska PC Chips M598

Má integrovanou grafickou kartou AGP s 8MB sdílené paměti, max rozlišení je 1600x1200 bodů. Podporuje procesory P54C/P55C Pentium, Cyrix/IBM 6x86L/6x86MX/MII, AMD K6/K6-2, IDT C6. Na základní desce je Second level cache o velikosti 512 KB. Podporuje napájení z AT i ATXového zdroje. Nastavení procesoru je možné provést pouze v SETUPu. Počty pozic: 3xPCI, 2xISA , 3xSDRAM, podporuje max. 786MB RAM. Aktuálně dodávaná revize desek je označována poblíž vstupu klávesnice jako M598 rev. 7.0A.

Problémy a jejich řešení:

Jak nainstalovat integrovanou zvukovou kartu do Windows 98 ?

Nejdříve je třeba se podívat, zda máte kartu zapnutou. Podíváte se do

Peripheral Setupu

, zda je položka

On Board SoundPro

nastavena na Enable. Dále je třeba zkontrolovat jumper JP4 zda je v poloze 1-2 tj. zapnuto. Pokud jsou obě podmínky splněny, nainstalujte si standardním způsobem Windows 98. Systém bude vyžadovat vložení dodávaného CD disku (černé barvy, verze 3.8) s ovladači pro

CMI8330/C3D Audio Adapter

, které se nacházejí v adresáři SoundSoundProW98drv. U instalace ovladače pro joystick budete patrně vyzváni k výběru, zda zachovat již existující nebo nainstalovat nový ovladač. Vyberte zachovat původní, tj. stiskněte Ano. Pokud se nyní podíváte do

správce zařízení

uvidíte v

Ovladačích zvuku, videa a her

celkem šest položek. Tím je instalace zcela ukončena.

Jaké FSB frekvence jsou podporovány?

Je zde nainstalována syntéza Winbond W83194R a zvládá tyto frekvence: 60, 66, 75, 83 a 100 MHz. Při použití 83 a 100MHz procesoru je nutno použít SDRAMy typu PC-100. Násobitel se dá nastavit od 1,5 až po 5,5x.

Je to chyba Biosu po zavedení kódové stránky 852. Objeví se to ve jen v českých Windows, při použití anglické verze je vše v pořádku. Experimentováním jsme docílili odstranění tohoto jevu použitím příkazu

V DOS okně nejsou vidět dva spodní řádky! Mode bw80

.

K čemu slouží jumpery na desce?

Rychlost procesoru se nastavuje v SETUPu. Jumpery, které jsou dostupné na desce slouží většinou k zapínání různých integrovaných zařízení.

JP2 -

zapnuto probuzení z klávesnice,

buzení vypnuto.

JP3 -

normal,

výmaz CMOS paměti.

Výchozí hodnota bývá [2-3] !
JP4 -

Zvukovka zapnuta,

Zvukovka vypnuta
