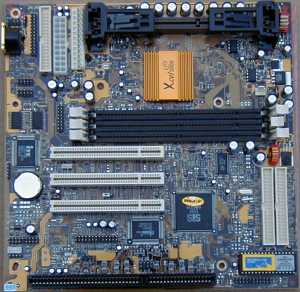

Základní deska formátu AT s čipsetem SiS XCell2000 (SiS 5595 + HT2000PCI) a integrovanou grafickou kartou AGP s 8 MB sdílené RAM (max rozlišení 1600x1200).
Má integrovanou zvukovou kartou SoundPro HT8738AM (hlásí se ovšem jako CMI8330/C3D), s integrovanou podporou modemu. Ten je na samostatné destičce a je ho možné dokoupit zvlášť, připojuje se do DAA konektoru. Použitý čipset podporuje i HW měření některých veličin jako například napětí, teploty a otáček ventilátoru. Podporuje napájení z AT i ATXového zdroje. Nastavení procesoru je možné provést pouze v SETUPu, FSB je 66 a 100MHz. Počty pozic: 3xPCI, 1xISA, 3xSDRAM, maximální velikost paměti 384 MB . Aktuálně dodávaná revize desek je označována poblíž vstupu klávesnice jako M748MR 1.3A.
Problémy a jejich řešení:
Jak nainstalovat integrovanou zvukovou kartu do Windows 98 ?
Nejdříve je třeba se podívat, zda máme kartu zapnutou. Podíváme se do
Peripheral Setupu
, zda je položka
On Board SoundPro
nastavena na Enable. Dále si nainstalujte standardním způsobem Windows 98. Systém bude vyžadovat vložení dodávaného CD disku (černé barvy, verze 3.8) s ovladači pro
CMI8330/C3D Audio Adapter
, které se nacházejí v adresáři SoundSoundProW98drv. U instalace ovladače pro joystick budete patrně vyzvání k výběru, zda zachovat již existující nebo nainstalovat nový ovladač. Vyberte zachovat původní, tj. stiskněte Ano. Pokud se nyní podíváte do
správce zařízení
uvidíte v
Ovladačích zvuku, videa a her
celkem šest položek. Tím je instalace zcela ukončena.
K čemu slouží některé jumpery?
Rychlost procesoru se nastavuje v SETUPu. Jumpery, které jsou dostupné na desce slouží většinou k zapínání různých integrovaných zařízení.
JP1 -
[1-2]
Wake Up klávesnice vypnut,
[2-3]
zapnut
(vyžaduje ATX zdroj s aspoň 1A na +5V SB)
JP2 -
[1-2]
normal,
[2-3]
výmaz CMOS paměti
Výchozí hodnota je [2-3] !
JP7 -
[1-2]
Zvukovka vypnutá,
[2-3]
zvukovka zapnutá
JP11 -
[1-2]
Modem vypnutý,
[2-3]
modem zapnutý
I když je zde nainstalována syntéza Winbond W83194R, zvládá pouze základních 66 nebo 100 MHz. Multiplikátor je možné nastavit od 3.5x do 8x po 0.5. Deska tedy není vhodná pro jakékoliv přetaktování procesorů.
Jaké FSB frekvence jsou podporovány?
