První deskou s chipsetem 975X, na kterou jsme se podívali, se stala Gigabyte GA-G1975X. Dnes tu máme dalšího zástupce s i975X v podobě Foxconn 975X7AA. Tyto desky, i když jsou postaveny na stejném chipsetu, nejsou přímými konkurenty, protože deska Gigabyte míří k nadšencům a ladičům výkonu a model od Foxconnu naopak směřuje spíše pro nasazení ve firmách a v domácnostech.
BIOS si projdeme pomocí obrázků. Pokud bude třeba, najdete u nich popis. Na konci si dovolím malé zhodnocení BIOSu.
Pod Fox Central Control Unit nalezneme vše, co se týká přetaktování a ladění systému.
Fox Central Control Unit

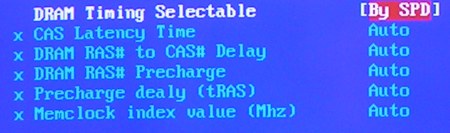

Fox Central Control Unit -> DRAM Configuration

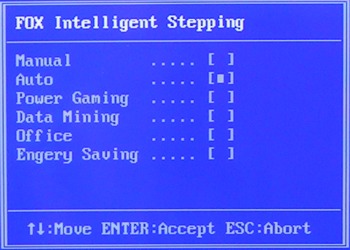

Fox Central Control Unit -> Fox Intelligent Stepping
Zde můžete vybrat profil pro automatické (dynamické) přetaktování. Po resetu BIOSu je volba AUTO, při které dochází k přetaktování FSB na 214MHz (Pentium 4 EE 3.40 GHz) a zároveň je zvýšeno napětí na procesoru. Naopak volba Energy Saving podtaktuje FSB na 174,5 FSB. Napětí procesoru je na výchozí hodnotě.

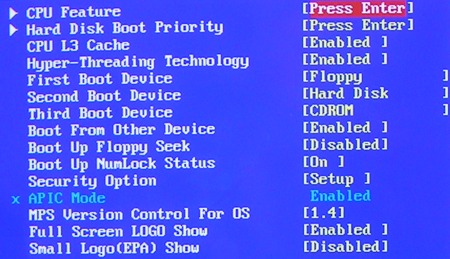

Advanced BIOS Features

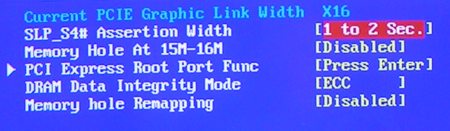

Advanced Chipset Features
Integrated Peripherals

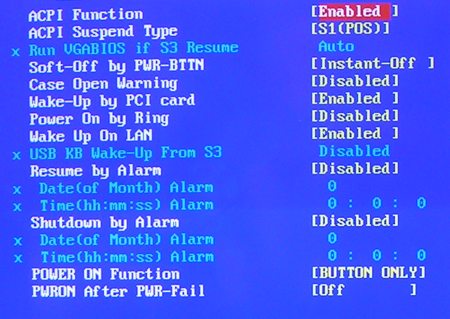

Power Management Setup
PnP/PCI Configurations

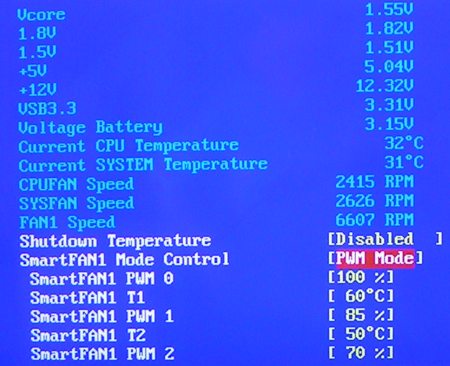

PC Health Status
Foxconn 975X7AA BIOS verze 597F1P23 - 18.4.2006 | |
Tuning paměti | |
| CAS latency (Tcl) | 3, 4, 5, 6, auto |
| RAS# to CAS# Delay | 2, 3, 4, 5, 6, auto |
| RAS# Precharge | 2, 3, 4, 5, 6, auto |
| Precharge Delay (tRAS) * | auto, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 |
| Memclock Index Value Multiplier | auto, 2.66 (533 MHz), 3.33 (667 MHz), 3.33(800 MHz)** |
Nastavení napětí | |
| DRAM Voltage Select | Default, - 0.15V až + 0.6 V (po 0.05 krocích) |
| MCH Voltage Select | Default, - 0.12V až + 0.24 V (po 0.04 krocích) |
| CPU Vcore Over Voltage Setting | Default až +0.3V (po 0.0125 krocích) |
Nastavení frekvencí | |
| FSB | 200 - 600 MHz (po 1MHz krocích) |
| PCI Express | Auto, 100 - 200 MHz (po 1MHz krocích) |
* Hodnota Precharge Delay (tRAS) je v reálu o 4 vyšší než hodnota, kterou zvolíte.
** Deska nemá násobič pro paměti na 800MHz, pokud zvolíte tuto položku, dojde k přetaktování systému na 240MHz FSB (240MHz * 3.33 = 800Mhz pro paměti)
Zhodnocení BIOSu
BIOS patří možnostmi k průměrným. Největší jeho vada je nedostatečné množství násobičů pro paměti a chyba při nastavení hodnoty časování pamětí tRAS. Kvalitu BIOSu také snižuje nedolazenost (např. překlepy) nebo také to, že se mi nepodařilo u Pentia 4 630 vypnout C1E Function (Enhanced Halt State).
