Dnes Vám představíme základní desku z nové řady Ultra Durable 3. Přestože nejde o nejdražší model, nabízí více než podobné produkty konkurence. Jaký reálný přínos tyto nové technologie nabízejí? To se dočtete v následující recenzi.
Gigabyte nenechal nic náhodě a stejně jako u předchozích modelů sáhnul po ověřeném AWARD BIOSu známém z předchozích sérií desek. Možnosti nastavení zbývajících položek jsou srovnatelné s ostatními výrobci základních desek. Kdo už někdy měl Gigabyte, rozhodně se v BIOSu této desky neztratí. Počínaje čipovou sadou P45 konečně zrušil klávesovou zkratku CTRL + F1, která byla nutná pro vyvolání pokročilých nastavení a umístil na první místo M.I.T. (Motherboard Intelligent Tweaker). Pokud Vám budou některé položky nejasné, doporučujeme si pročíst články věnované jeho nastavení, které najdete v tematické příloze
.
|
|
Úvodní obrazovka základní desky a BIOSu
Přestože nejde o desku určenou pro nadšence a ortodoxní ladiče výkonu, nabízí tato deska velmi bohaté možnosti BIOSu; za nejvyšší přednost považujeme bohaté možnosti časování pamětí a velmi podrobné nastavení různých napětí. Detaily si můžete prohlédnout na fotkách níže.
Gigabyte GA–EP45–UD3: BIOS verze F3 (09/19/08) | |
napětí | |
| 0,5 – 2,3 V |
| 1,45 – 3,04 V |
| 1,1 – 2,0 V |
frekvence | |
| 6 – 16× |
| 100 – 1200 MHz |
| 90 – 150 MHz |
| 13 kombinací |
Hodnocení možností BIOSu: 94 % (váha hodnocení 10 %) | |
Výsledky při přetaktování
– pro zvětšení klikněte –

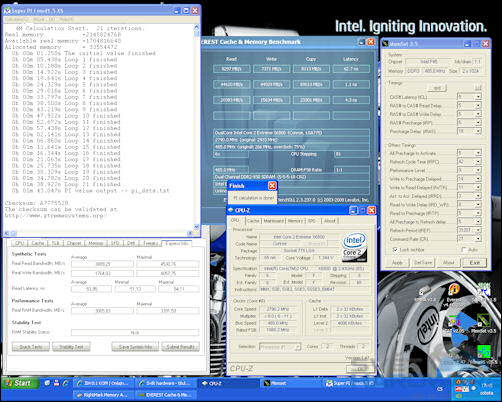

Maximální dosažená FSB při přetaktování
Softwarová výbava a DES
Po vložení do mechaniky se automaticky spustí přehledná nabídka pro instalaci ovladačů. Lze zvolit automatickou nebo ruční instalaci. Dále se můžete podívat na jednoduchý výpis aktuální konfigurace. Pokud se vyskytne problém s instalací zvukové karty, doporučuji navštívit následující
. Je zde vysvětleno, jak postupovat krok za krokem. Podrobněji jsme rozebírali přiložený software v této recenzi
.
Pohled na instalační CD
EasyTune6 bylo rozšířeno o položku Quick Boost pro automatické přetaktování
Aktivní ovládací panel Dynamic Energy Saver Advanced
Ovládání je velmi jednoduché, stačí kliknout na tlačítko modré logo DES, následně se rozsvítí LEDky na základní desce (jak prosté, pokud Vám vadí světlo, které produkují, jednoduše ukončíte aplikaci). Celá levá strana se stane aktivní, a můžeme začít šetřit energii.
Detailní BIOS
Možnosti nastavení jak pro napětí i pro časování jsou velmi bohaté, odpovídají deskám daleko vyšší cenové kategorie - je tedy vidět, že Gigabyte dodržel to, co slíbil. Snad jen unifikace názvů některých položek (jako například pro změnu časování pamětí) by měli výrobci základních desek dodržovat, ale je to spíše otázka zvyku.
Pro to opravdu nejpokročilejší možné nastavení tu však chybí možnost definovat obě logické úrovně (lze nastavit velikost napětí logické 0 = reference). Příjemným překvapením je i vzájemné propojení - když uživatel změní jedno napětí, tak se automaticky změní další, které s ním úzce souvisí. Například při zvýšení napájecího napětí čipsetu se zvýší i jeho terminační napětí.
V levém sloupci je bílým písmem napsáno výchozí nastavení - jak hodnoty napětí, tak časování pamětí. To lze považovat za velké plus, protože máte hodnoty stále na očích, a nemusíte je hledat v žádném dalším menu.
Gigabyte GA–EP45–UD3 – BIOS verze F3 (09/19/2008) | |
Časování pamětí | |
| CL (CAS latency) | 3, 4, 5, 6, 7 |
| tRCD (RAS to CAS R/W Delay) | 0 až 15 (po 1) |
| tRP (Row Precharge Time / Row to Row Delay) | 0 až 15 (po 1) |
| tRAS (Timing of Row Address Strobe) | 0 až 63 (po 1) |
Advanced Timing Control | |
| tRFC (Refresh to Activate Delay/Refresh Cycle Time) | 0 až 255 (po 1) |
| tWR (Write to Precharge Delay/Write Recovery Time) | 0 až 31 (po 1) |
| tWTR (Write to Read commad Delay/Write to Read Delay) | 0 až 31 (po 1) |
| tRRD (Activate to Activate delay) | 0 až 15 (po 1) |
| tRTP (Read to Precharge delay) | 0 až 15 (po 1) |
| CMD (CR / Command Rate / Command per Clock) | 0 až 3 (po 1) |
Channel A / B (lze měnit nezávisle) | |
| tRD (Static tRead Value / Performance Level / Read Delay) | 0 až 15 (po 1) |
| tRD Phase0 | Auto, 0-Normal, 1-Advanced |
| tRD Phase1 | Auto, 0-Normal, 1-Advanced |
| tRD Phase2 | Auto, 0-Normal, 1-Advanced |
| tRD Phase3 | Auto, 0-Normal, 1-Advanced |
| Trd2rd (Different Rank) | 0 až 15 (po 1) |
| Twr2wr (Different Rank) | 0 až 15 (po 1) |
| Twr2rd (Different Rank) | 0 až 15 (po 1) |
| Trd2wr (Same/Diff Rank) | 0 až 15 (po 1) |
| DDR Write Training | Auto, Enabled, Disabled |
Nastavení napětí | |
| CPU Vcore | 0,500 až 2,300 V |
| Load–Line Calibration (VDroop) | Enabled, Disabled |
| CPU Termination | 1,000 až 1,700 V |
| CPU PLL | 1,050 až 2,810 V |
| CPU Reference | 0,777 až 1,327 V |
| MCH Core | 0,850 až 2,000 V |
| MCH Reference | 0,817 až 1,350 V |
| MCH/DRAM Reference | 0,430 až 1,710 V |
| ICH Core | 1,100 až 1,400 V |
| ICH I/O | 1,050 až 2,310 V |
| DRAM Voltage | 1,450 až 3,040 V |
| Dram Termination | 0,450 až 1,305V |
| Channel A Reference | 0,430 až 1,710 V |
| Channel B Reference | 0,430 až 1,710 V |
Nastavení frekvencí | |
| CPU Host Frequency (MHz) | 100 až 1200 MHz (po 1MHz krocích) |
| PCI Express Frequency (MHz) | 60 až 150 MHz (po 1MHz krocích) |
| (G)MCH Frequency Latch (= FSB Strap) | Auto, 200, 266, 333, 400MHz |
| System Memory Multiplier (Stap 200MHz) | 2,66, 3,33, 4,00 |
| System Memory Multiplier (Stap 266MHz) | 2,00, 2,50, 3,00, 4,00 |
| System Memory Multiplier (Stap 333MHz) | 2,00, 2,40, 3,20, 4,00 |
| System Memory Multiplier (Stap 400MHz) | 2,00, 2,66, 3,33 |
Přehled nejdůležitějších nastavení
|
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
|
|
– pro zvětšení klikněte –
F11 / F12 (Save / Load) CMOS settings
Menu vyvolané stisknutím klávesy F11
Menu vyvolané stisknutím klávesy F12
Ukládání osmi vlastních nastavení je asi nejzajímavější vlastností. Můžete si uložit a pojmenovat 8 profilů. K dalším výhodám patří automatické počítání konfigurací, při kterých byl počítač schopen nabootovat.
V dalších kapitolách nás čekají výsledky testů.
