Podívali jsme se podrobněji na další základní desku pro procesory Skylake, a to model Z170A Xpower Gaming Titanium Edition od společnosti MSI, který slibuje širokou výbavu a také pěkné provedení v titanové barvě.

Reklama

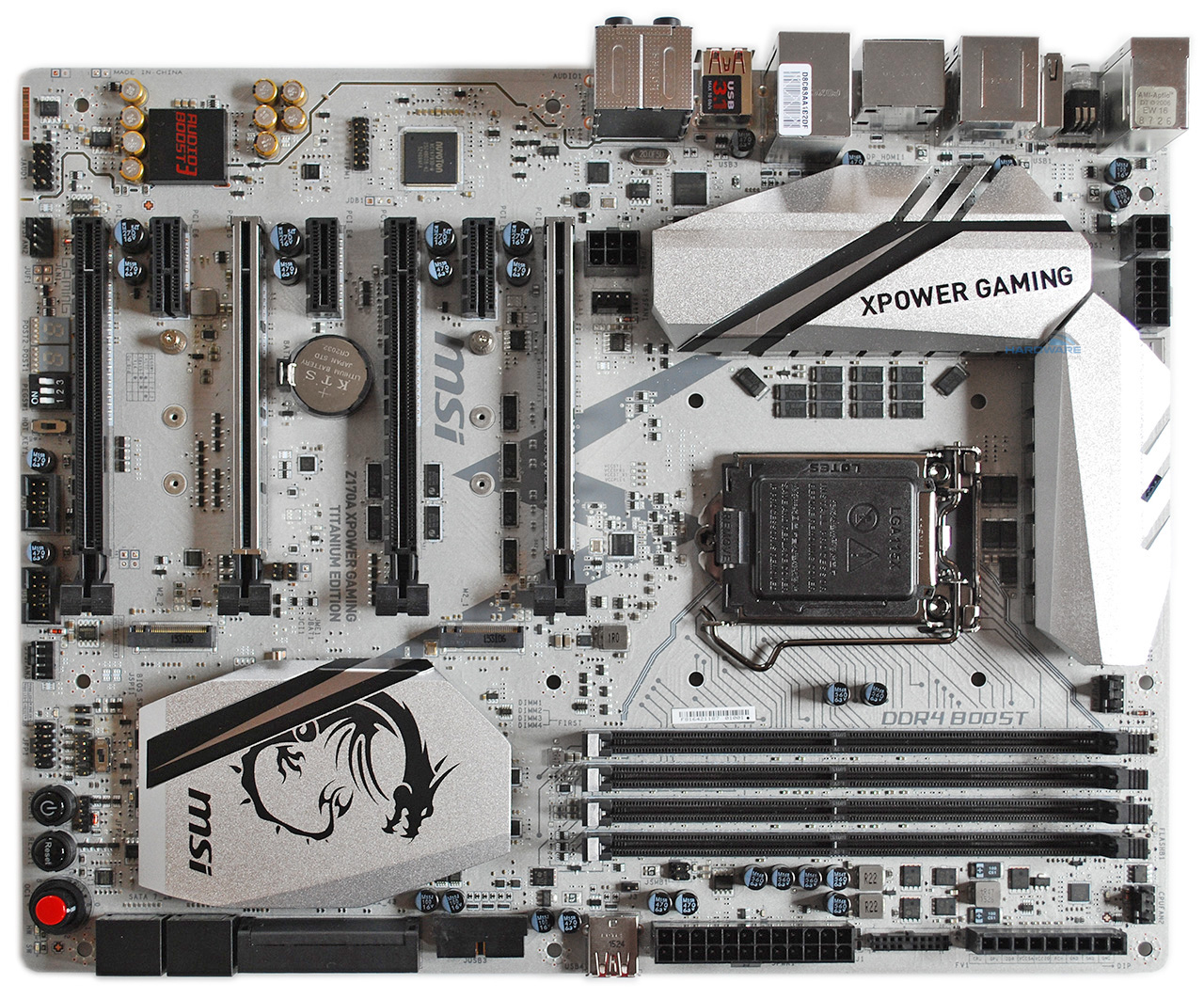

Základní desku MSI Z170A Gaming M5 můžeme díky ceně cca 5000 Kč označit za střední třídu mezi modely s čipsetem Z170, Gigabyte Z170X-Gaming G1 je s cenou pod 15.000 Kč v současné době nejdražším modelem pro procesory Skylake, a tak by dnes testovaná MSI Z170A Xpower Gaming Titanium Edition s cenou mírně nad 8000 Kč měla být někde mezi nimi. Je to v současnosti druhá nejlepší základní deska firmy MSI s čipsetem Z170 na našem trhu, a tomu by také měla odpovídat její výbava. Odlišit se snaží ale už na první pohled, a to s využitím svého titanově stříbrného PCB, které kombinuje s prostou černou barvou.

- klikněte pro zvětšení -

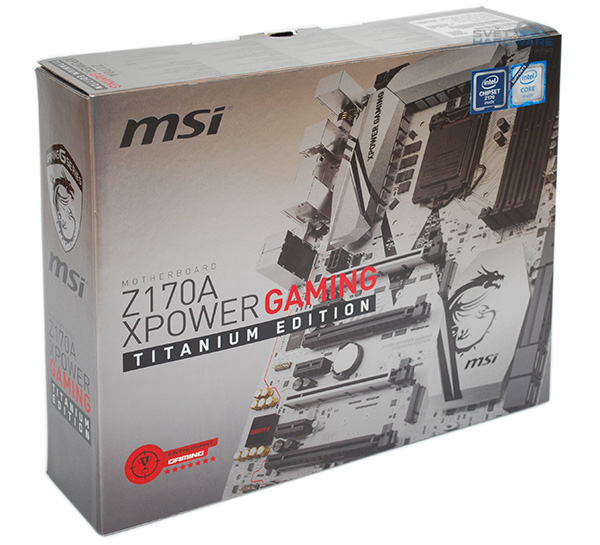

Deska přichází na trh v rovněž lesklém titanově zbarveném obalu, na němž výrobce červeně zdůrazňuje, že jde o herní model. Ostatně, situace v dnešní nabídce desek MSI i jiných výrobců je taková, že málokterý model nepatří mezi herní.

Specifikace MSI Z170A Xpower Gaming Titanium Edition
CPU	Podpora procesorů Intel Core i3/i5/i7 pro socket LGA 1151 (Skylake)
Čipová sada	Intel Z170 Express
Paměti	4x DIMM pro až 64 GB DDR4 s max. taktem 3600 MHz (OC) podpora Intel XMP a non-ECC modulů dvoukanálové zapojení
Grafické výstupy	2x HDMI (4096x2160@24 Hz / 2560x1600@60 Hz) 1x DisplayPort (3840x2160@60Hz)
Audio	Realtek ALC1150 7.1kanálové audio optický S/PDIF
LAN / WLAN	1x I219-V Gigabit LAN
Sloty	4x PCI Express 3.0 x16 (x16/-/-/-, x8/-/x8/-, x8/x4/x4/-, x8/x4/x4/x4) 3x PCI Express 3.0 x1 Podpora 4-Way AMD CrossFire a 2-Way NVIDIA SLI
SATA/M.2/SATA Express	2x M.2 (PCI Express x4 i SATA 6 Gb/s) 2x SATA Express 16 Gb/s 8x SATA 6Gb/s Podpora RAID 0, RAID 1, RAID 5 a RAID 10 (0 a 1 pro M.2) možnost dokoupit adaptér pro rozhraní U.2 s NVMe
USB	7x USB 3.1 (2 na headeru, 1 na interním portu) 7x USB 2.0 (4 na headerech) ASMedia ASM1142: 2x USB 3.1 (oba typ A) 10 Gb/s
Firewire	-
Ostatní konektory	1x 24-pin ATX napájecí konektor 1x 8-pin ATX 12V přídavný konektor 1x 6-pin ATX 12V přídavný konektor 1x 4-pin ATX 12V přídavný konektor 5x napájení ventilátorů (4pin) 1x header pro přední panel 1x audio header 1x USB 3.0/2.0 header 2x USB 2.0/1.1 headery 1x Trusted Platform Module (TPM) header 1x Clear CMOS jumper 1x detekce otevření skříně 1x debug LED 1x tlačítko Slow mode 1x port pro OC DASHBOARD 1x tlačítko GAME BOOST 1x tlačítko BIOS FLASHBACK 1x přepínač HOTKEY 1x přepínač PCIe CeaseFire 1x přepínač Multi-BIOS
Zadní I/O panel	1x PS/2 pro klávesnici, nebo myš 2x HDMI 1.4 1x DisplayPort 2x USB Type-A (USB 3.1 10 Gb/s) 4x USB 3.1 (5 Gb/s) 3x USB 2.0/1.1 1x RJ-45 1x optický S/PDIF Out 1x tlačítko Clear CMOS 5x audio jacky (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)

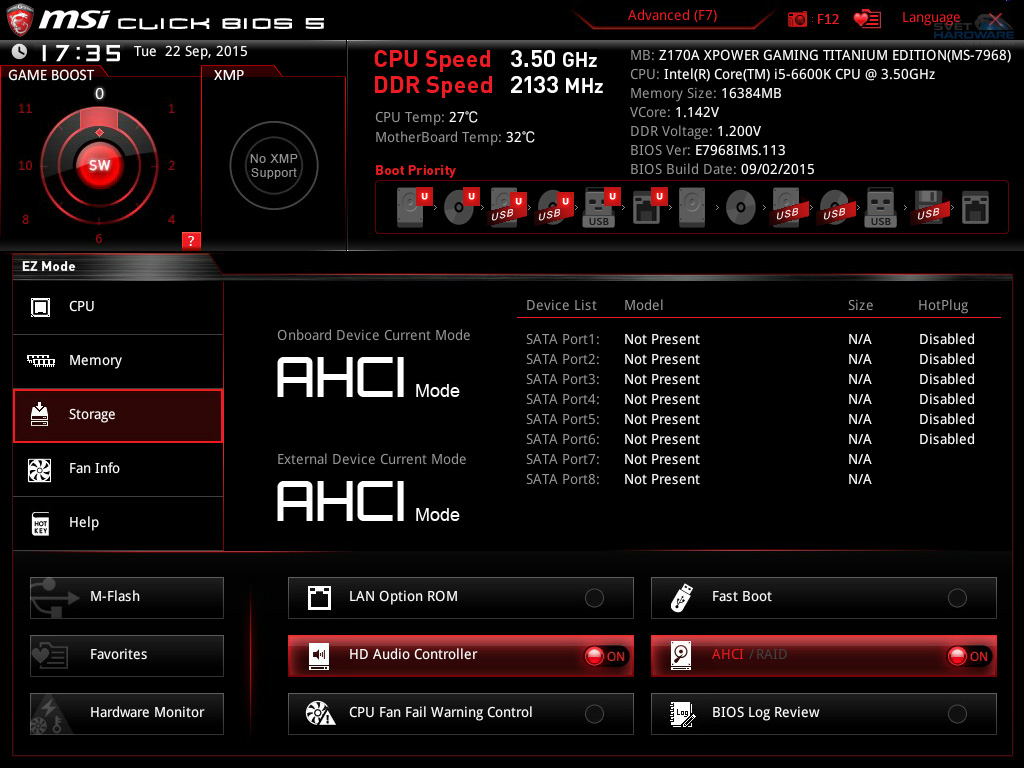

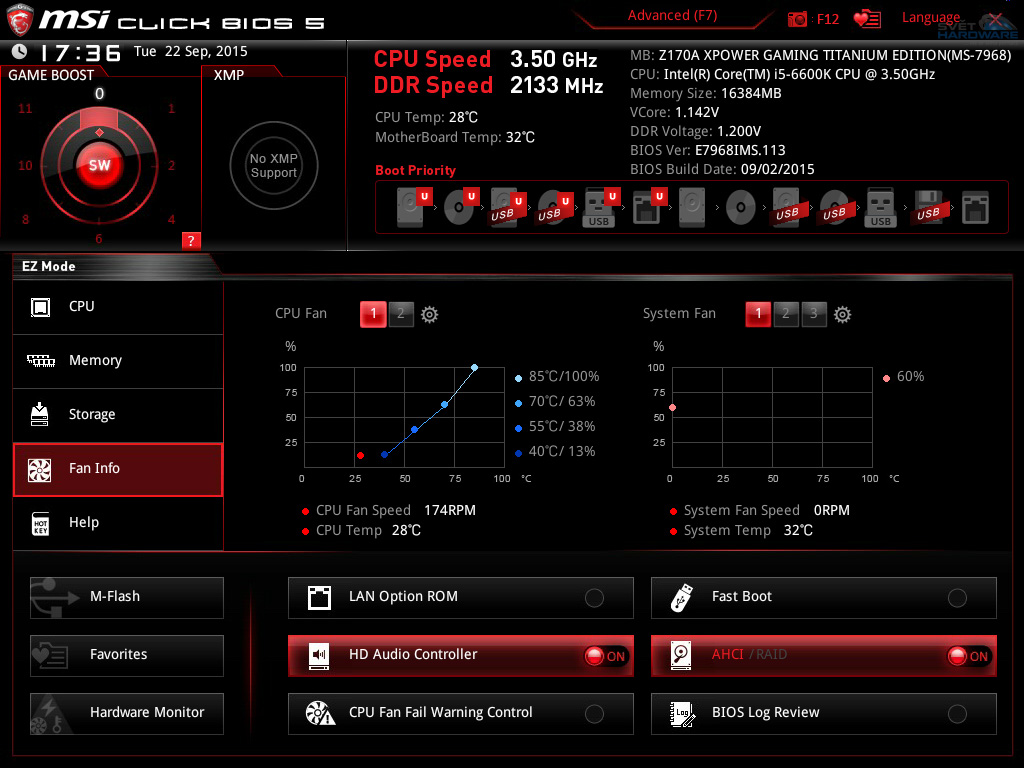

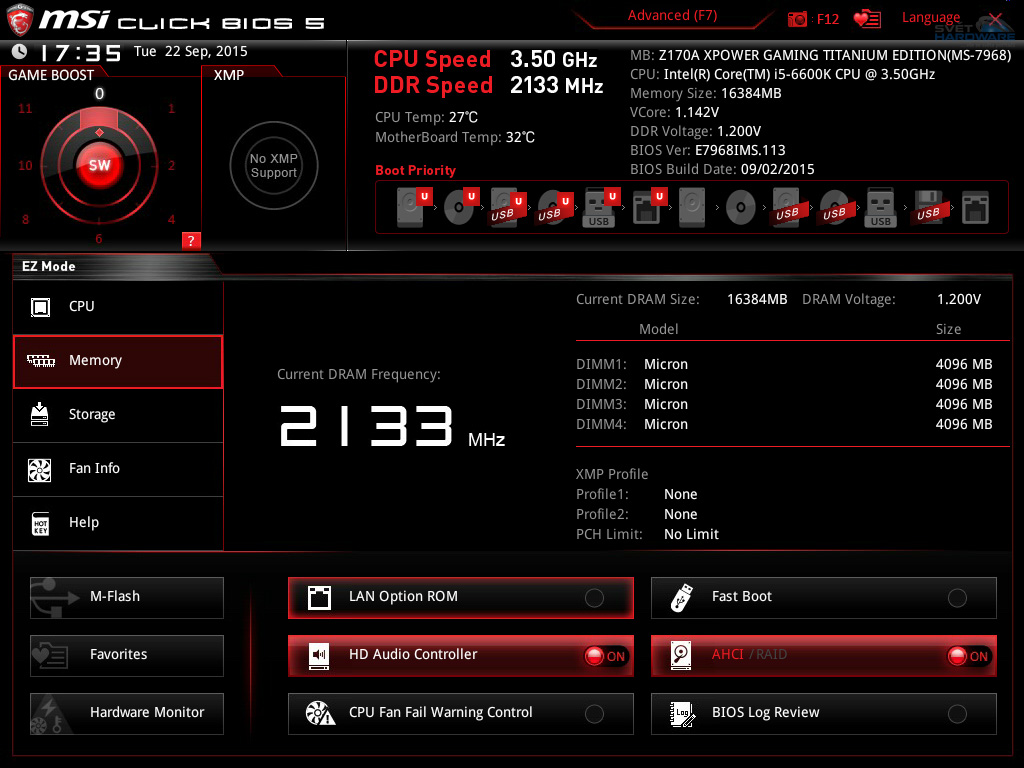

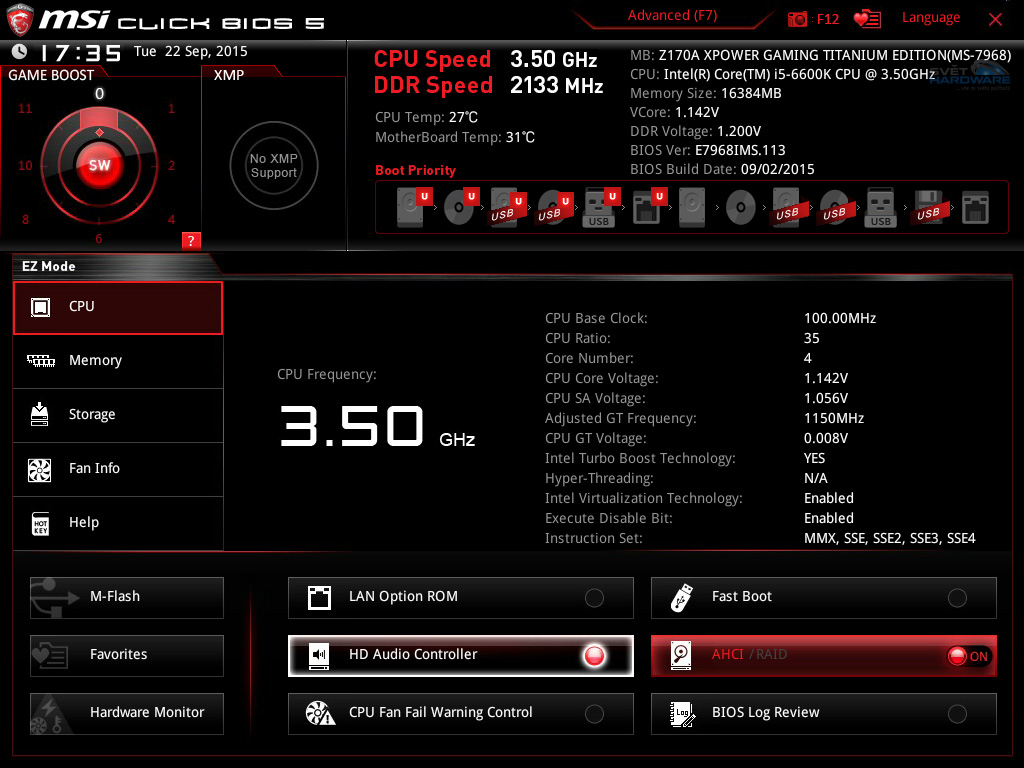

BIOS	2x 128 Mbit flash AMI UEFI BIOS PnP 1.0a, SM BIOS 2.8, ACPI 5.0
Ostatní vlastnosti	OC Dashboard pro přetaktování
Podpora OS	Windows 10/8.1/7
Formát desky	ATX (305 x 244 mm)

Výbava této základní desky může posloužit k vytvoření velice výkonného počítače, a to především díky čtyřem slotům PCI Express 3.0 x16 a díky značně posílenému napájení. Však krom základního 8pinového konektoru EPS tu je pro napájení procesoru ještě jeden 4pinový a sloty PCI Express x16 jsou posíleny ještě 6pinovým.

Vedle toho tu máme jako novou povinnou výbavu těch lepších desek pro Skylake přídavný kontroler pro dva 10Gb/s porty USB 3.1. Ovšem obvykle narazíme na to, že jeden z nich je typu C, zatímco zde jsou oba typu A, čili v klasické podobě. Co se týče sítě, ta využívá obvyklý kontroler Intel I219-V a zvuk zase známý kodek ALC 1150 od Realteku, čili zde nic zvláštního. Pak tu ale máme OC DASHBOARD pro snadné přetaktování, možnost odečtu přesných hodnot napětí pomocí multimetru a několik speciálních tlačítek a ovladačů, na něž se ještě podíváme.

Výbava desky je tedy slušná, ale co se týče rozhraní, pak nad rámec výbavy čipové sady jde pouze dvojice 10Gb/s USB.

Čipové sady Intel Z170 a Z97
Čipová sada	Z170	Z97
Kódové jméno	Sunrise Point	Wildcat Point
Přetaktování	CPU + GPU + RAM	CPU + GPU + RAM
Podpora integ. grafiky	ano	ano
RAID	ano	ano
Max. USB 2.0 / 3.0	4 / 10	8 / 6
Max. SATA 2.0 / 3.0	0 / 6	0 / 6
Podpora SATA Express a M.2	ano/ano	ano/ano
Hlavní PCI Express	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4 8× PCIe 2.0	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4
Sekundární PCI Express	20× PCIe 3.0	8× PCIe 2.0
Sběrnice DMI	3.0 (4 GB/s)	2.0 (2 GB/s)
PCI	ne	ne
Intel Rapid Storage	ano	ano
Intel Smart Response	ano	ano
Intel Anti-Theft	-	ano
Intel Smart Connect	-	ano
Intel Rapid Start	-	ano
Intel vPro	ne	ne
Maximální TDP	6 W	4,1 W
Výrobní proces	22 nm	32 nm

Rozdíly v uvedených specifikacích a vlastnostech jsou oproti změnám mezi Z87 a Z97 mnohem větší, a to především s ohledem na podporu linek rozhraní PCI Express a rozhraní USB. Zatímco Z97 disponuje pouze osmi linkami rozhraní PCI Express 2.0, pak Z170 má již 20 linek rozhraní PCI Express 3.0, čili je velice vhodné, že byla posílena také její sběrnice DMI propojující ji s procesorem. Ta má nyní dvojnásobnou propustnost, a to 4 GB/s (4 linky, každá 8 GT/s). Vedle toho má tato sada také už více rozhraní USB 3.0 než 2.0, a to v poměru 10:4, zatímco u Z97 ještě v počtu vedly porty USB 2.0. To se samozřejmě odrazí ve výbavě základních desek, a to i těch nejlevnějších. Není tedy divu, že i přes pokročilejší výrobní proces má Z170 vyšší maximální spotřebu než Z97, ale jde o pouhé 2 watty.

Dodávané příslušenství

MSI Z170A Xpower Gaming Titanium Edition - příslušenství
SATA kabel	6× SATA (3 zalomené)
SLI propojky	2-way SLI
Dokumenty, apod.	instalační příručka, uživatelský manuál, instalační CD, štítek pro zadní I/O, visačka na dveře, štítky pro označení kabelů, samolepka (erb Gaming Series)
Ostatní	OC DASHBOARD + prodlužovací kabel, kabely pro sledování napětí
Software	ovladače Command Center Live Update 6 Fast Boot Super Charger Gaming App M-Cloud RAMDISK Killer Network Manager Nahimic Audio XSplit Gamecaster V2 Intel Extreme Tuning Utility Norton Internet Security SteelSeries Engine 3 CPU-Z

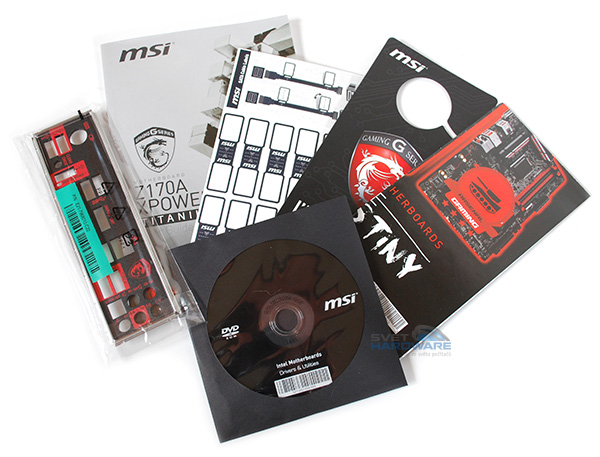

V krabici najdeme vedle manuálu a disku se softwarem drobnosti v podobě štítku na kliku, samolepicího erbu Gaming G Series a také lepicí štítky pro označení kabelů.

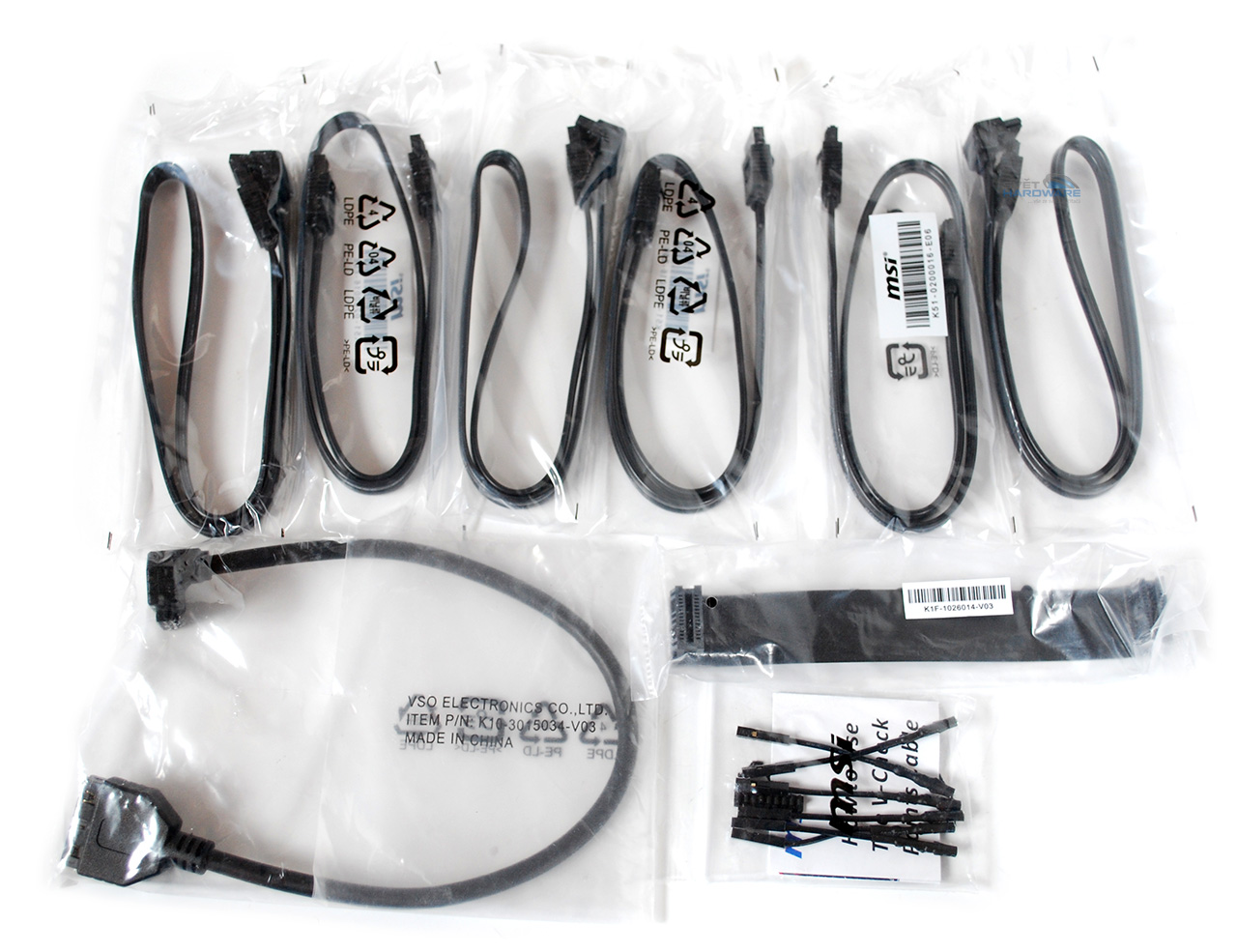

Pak tu máme také základní příslušenství v podobě šesti kabelů SATA, z nichž tři mají jeden konektor zalomený. Pak je tu nezbytný štítek pro zadní porty a také jedna propojka pro dvě karty NVIDIA v režimu SLI. Pro sledování napětí pomocí multimetru mohou posloužit krátké kabely, které napojíme na konektory k tomu určené.

- klikněte pro zvětšení -

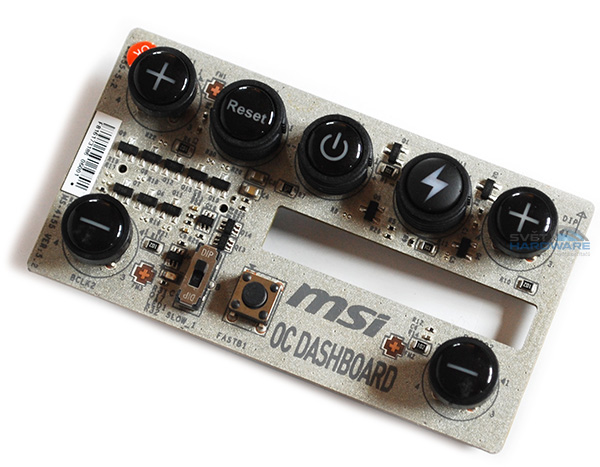

Speciální výbava je zde v podobě OC DASHBOARD, malé desky, kterou můžeme zapojit přímo na základní desku (viz příští kapitola), nebo pomocí prodlužovacího kabelu, který má konektory podobné jako interní USB 3.0.

Pomocí tlačítek na této malé desce můžeme snadno a rychle upravovat různá nastavení, aniž bychom museli využít BIOS nebo nějakou aplikaci. Plus a minus nalevo slouží k nastavení frekvence BCLK, pak tu jsou tlačítka Reset a Power, jejichž funkce není třeba vysvětlovat, tlačítko s bleskem umožní smazat nastavení BIOSu vypnutého počítače a pak tu jsou plus a minus napravo pro nastavení násobiče. Malinké černé tlačítko vedle loga MSI slouží ke vstupu do BIOSu a přepínač SLOW_1 umožní boot s bezpečným nastavením procesoru, což je využitelné při extrémním přetaktování pomocí tekutého dusíku, čili to asi jen tak nevyužijete.
