Společnost MSI má v nabídce řadu základních desek pro procesory Haswell, z nichž jsme si vybrali model Z87-GD65, který získal ocenění na Computexu. Jedná se o herní desku, která slibuje kvalitní síť, audio a funkci OC Genie 4 pro velmi snadné přetaktování.

Reklama

Společnost MSI je známým výrobcem základních desek a soupeří především s firmou Gigabyte. Její základní deska Z87-GD65 Gaming je model střední třídy, který nabízí funkce, jež využijí především hráči. Patří mezi ně nejen podpora Lucid Virtu, ale také síťové řešení Killer řady E2200, výkonný sluchátkový zesilovač a funkce OC Genie 4, díky níž je přetaktování snadné jako lusknutí prstem.

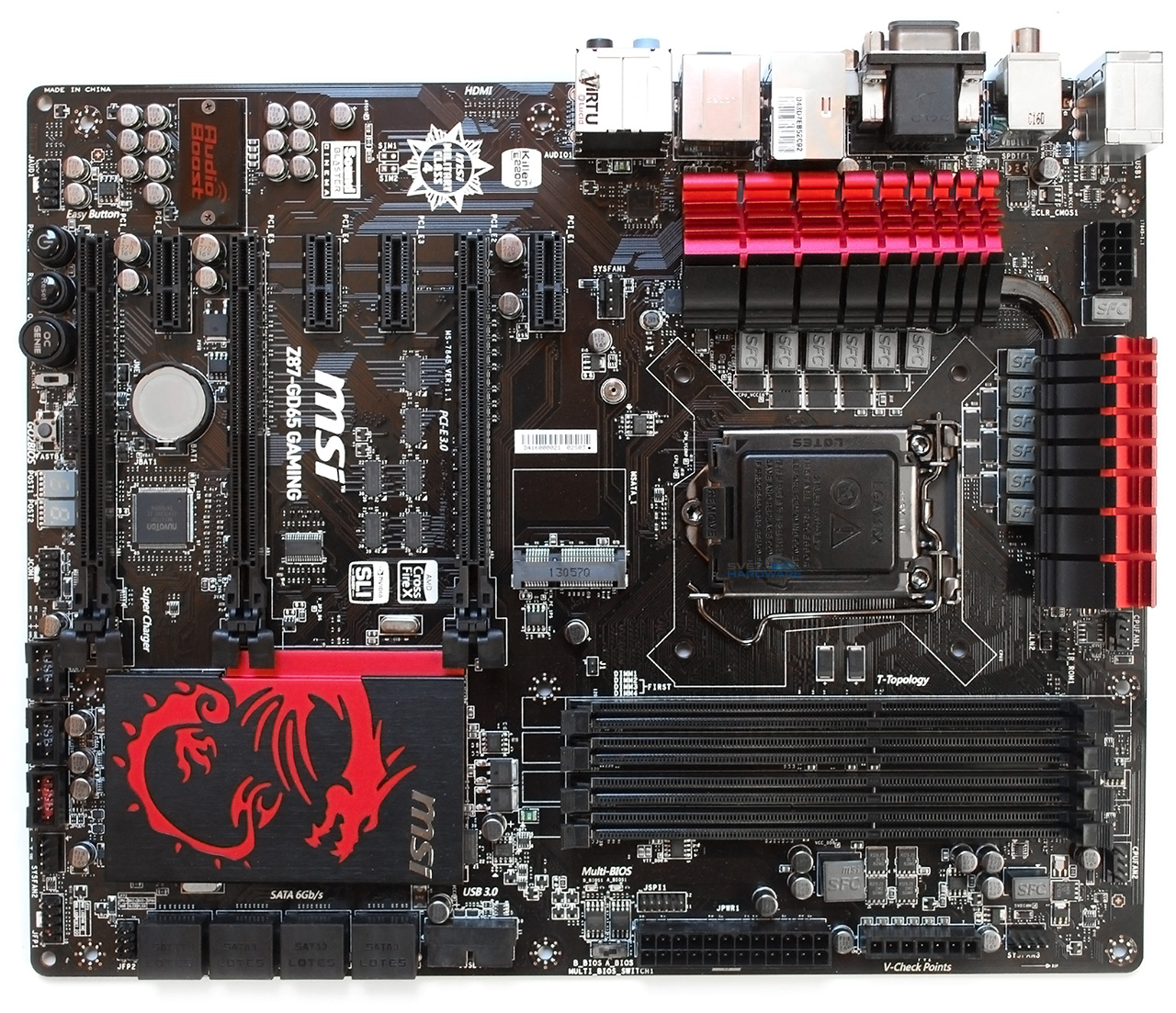

MSI Z87-GD65 Gaming: snadněji taktovat už nelze

- klikněte pro zvětšení -

Specifikace MSI Z87-GD65 Gaming
CPU	Podpora procesorů Intel generace Haswell pro socket LGA 1150
Čipová sada	Intel Z87 Express
Paměti	4x DIMM pro až 64 GB DDR3 DDR3 1066/1333/1600/1866/2000/2133/2200/2400/2600/2666/2800/3000 MHz podpora Intel XMP a non-ECC modulů
Grafické výstupy	1x D-Sub - max. 1920x1200 @60Hz, 24bpp 1x DVI-D - max. 1920x1200 @60Hz, 24bpp 1x HDMI - max. 4096x2160@24Hz, 24bpp/ 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp
Audio	Realtek ALC1150 Codec 7.1kanálové High Definition Audio S/PDIF výstup
LAN	1x Killer E2205 Gigabit LAN (10/100/1000 Mbit Ethernet) momentálně podporuje Windows 7 a 8
Sloty	3x PCIe 3.0 x16 (konfigurace v režimech x16/-/-, x8/x8/-, x8/x4/x4) 4x PCIe 2.0 x1 podporuje ATI CrossFire a NVIDIA SLI podporuje Lucid Virtu Universal MVP 2.0
SATA	čipová sada: - 1 x mSATA 6Gb/s port (sdílený se SATA číslo 6) 6x SATA 6 Gbps ASMedia ASM1061: 2x SATA 6 Gbps (číslo 7 a 8)
USB	6x USB 3.0 porty (4 na zadním panelu, 2 na headerech) 8x USB 2.0 porty (2 na zadním panelu, 6 na headerech) headery JUSB1 podporují funkci MSI Super Charger
Firewire	-
Ostatní konektory	ATX 24-Pin napájecí konektor 8-pin ATX 12V napájecí konektor 8x SATA 6 Gb/s konektory 1x mSATA port 3x USB 2.0 header (dalších 6 USB 2.0 portů) 1x USB 3.0 konektor (další 2 USB 3.0 porty) 2x 4pin CPU fan konektory 3x 4pin system fan konektory 1x Multi BIOS přepínač 1x TPM Module header 1x header sériového rozhraní 1x header pro přední audio jacky 2x System panel 1x Chassis Intrusion konektor 1x V-Check Points Set (7x V-Check piny pro sledování napětí) 1x tlačítko GO2BIOS 1x tlačítko Power 1x tlačítko OC Genie 1x tlačítko Reset 1x Clear CMOS jumper 1 x 2-Digit Debug Code LED
Zadní I/O panel	1x PS/2 pro klávesnici / myš 1x HDMI 1.4a 1x D-Sub 1x DVI-D 1x optický S/PDIF 1x koaxiální S/PDIF 4x USB 3.0 2x USB 2.0/1.1 1x RJ-45 (Gb Ethernet) 6x 3,5mm audio tlačítko Clear CMOS

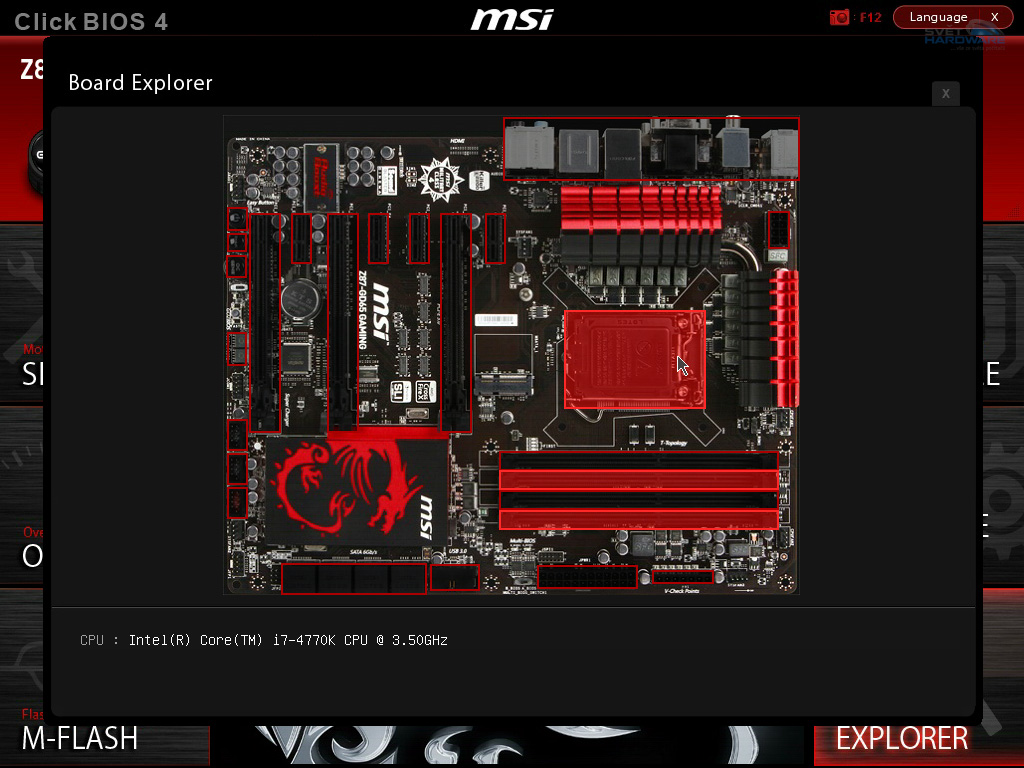

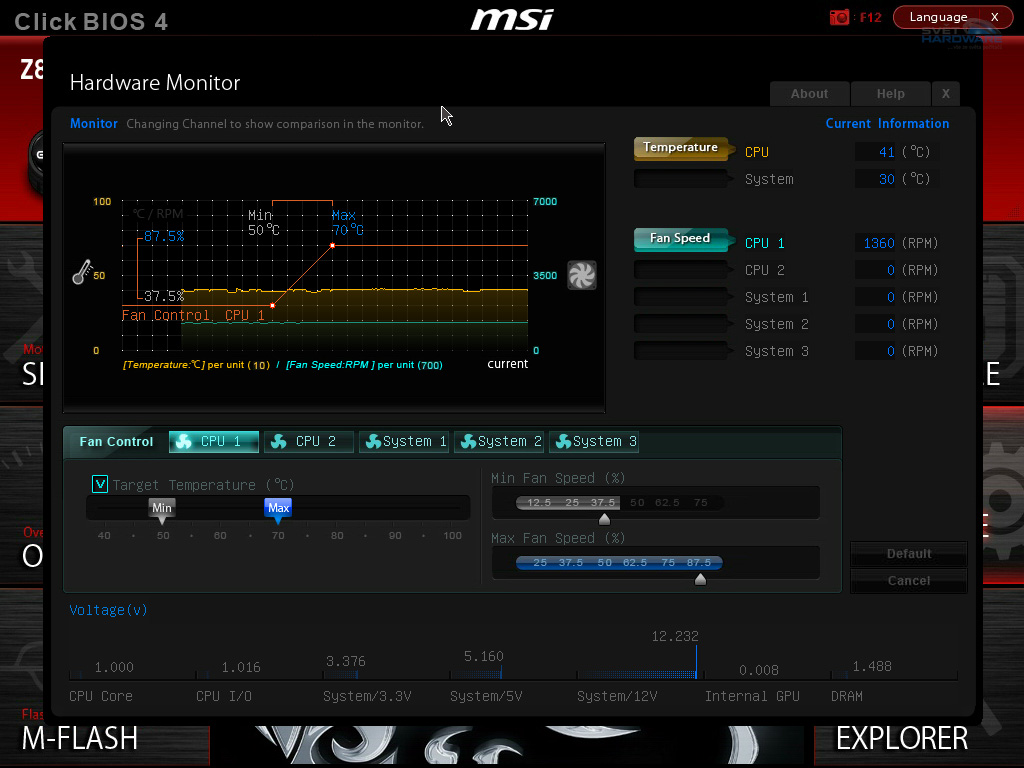

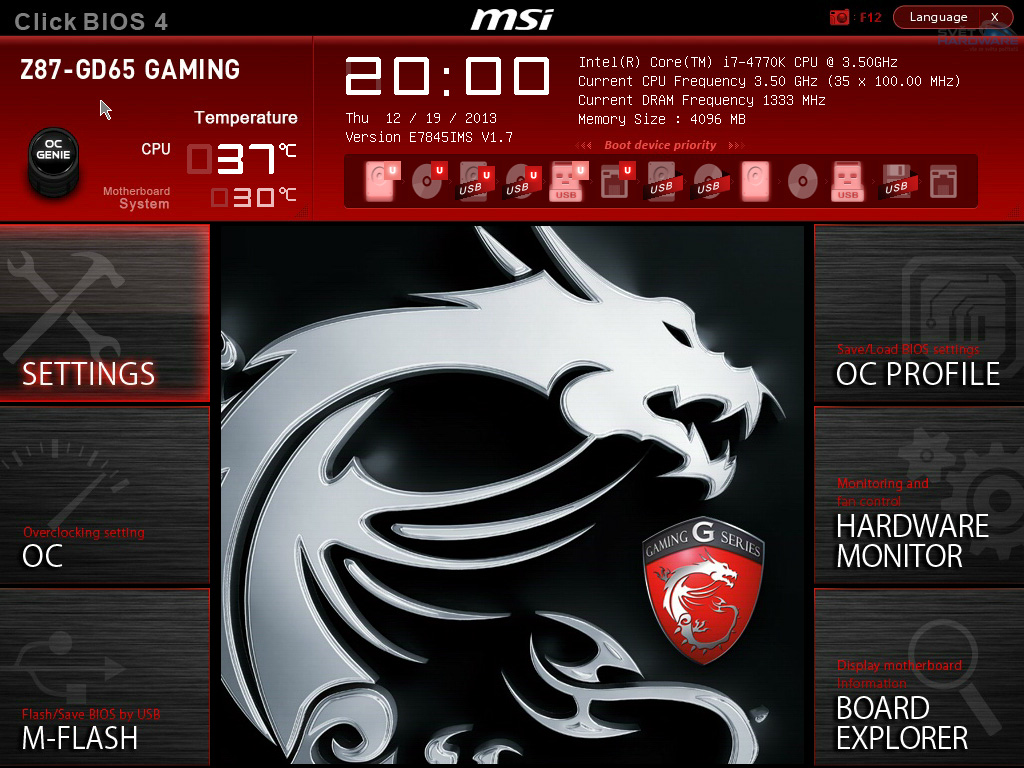

BIOS	MSI Click BIOS 4
Ostatní vlastnosti	Sound Blaster Cinema, Lucid Virtu MVP 2.0
Podpora OS	Windows 8.1 / 8 / 7 podpora Linuxu a starších verzí Windows závisí především na výrobcích dodatečných čipů (Qualcomm, ASMedia)
Formát desky	ATX (304 x 244 mm)

Srovnáme si použitou čipovou sadu Intel Z87 s předchozím modelem Intel Z77 pro procesory Ivy Bridge.

Čipové sady Intel Z87 a Z77
Čipová sada	Z87	Z77
Kódové jméno	Lynx Point	Panther Point
Přetaktování	CPU + GPU + RAM	CPU + GPU + RAM
Podpora integ. grafiky	ano	ano
RAID	ano	ano
Max. USB 2.0 / 3.0	8 / 6	10 / 4
Max. SATA 2.0 / 3.0	0 / 6	4 / 2
Hlavní PCI Express	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4	1× PCIe 3.0 ×16 nebo 2× PCIe 3.0 ×8 nebo 1× PCIe 3.0 ×8 + 2× PCIe 3.0 ×4
Sekundární PCI Express	8× PCIe 2.0	8× PCIe 2.0
PCI	ne	ne
Intel Rapid Storage	ano	ano
Intel Smart Response	ano	ano
Intel Anti-Theft	ano	ano
Intel Smart Connect	ano	ano
Intel Rapid Start	ano	ano
Intel vPro	ne	ne
Maximální TDP	4,1 W	6,7 W
Výrobní proces	32 nm	65 nm

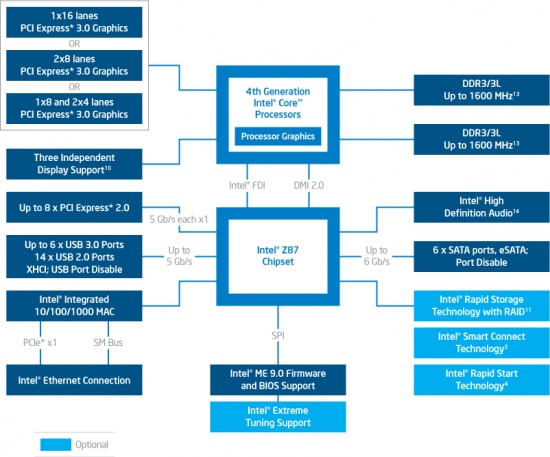

Máme tu tedy po modelech Gigabyte Z87X-UD5H a Gigabyte G1.Sniper Z87 další desku s čipovou sadou Intel Z87, přičemž rozdíly mezi ní a starší verzí ze 7 Series nejsou velké a týkají se především podpory rozhraní SATA a USB, kde se důraz přesunul na novější verze. Diagram ukazuje 14 portů USB 2.0, přičemž specifikace mluví o 8. Když se k nim ale přičte dalších šest USB 3.0, které jsou samozřejmě zpětně kompatibilní s USB 2.0, počet odpovídá.

Dnes testovaná deska MSI Z87-GD65 se nespoléhá pouze na čipovou sadu Z87 a kromě ní nabízí i 2 dodatečné porty SATA 6 Gbps, které řídí kontroler ASMedia ASM1061. Specialitkou je jeden konektor mSATA pro připojení karty přímo na desku. Ten je ale sdílen se 6. portem SATA, čili pokud do něj zapojíme kartu, 6. port bude nevyužitelný a samozřejmě i naopak. Co se týče rozhraní PCI Express x16, pak zde MSI funguje v rámci specifikací, čili má pro ně k dispozici maximálně 16 linek, které v případě zapojení více karet rozdělí na x8/x8 či x8/x4/x4.

Čipová sada je v případě aktuální generace s procesorem stále spojena pomocí sběrnice DMI 2.0, u pamětí přibyla podpora DDR3L, ovšem stále jde o 1600 MHz a 2 kanály a rozhraní Serial ATA mají i nadále maximálně 6 portů, ovšem nyní jsou všechny verze SATA 6 Gbps.

Gigabyte MSI Z87-GD65 Gaming - příslušenství a software
IDE kabel	ne
SATA kabel	4× SATA (dva zalomené)
SATA redukce napájení	ne
SLI propojka	ano
Dokumenty, apod.	instalační příručka, uživatelský manuál (stručný i v češtině), instalační CD, samolepka, štítek pro zadní I/O
Software	ovladače + software pro audio
