Panasonic LF-D521E: vypalte to všechno

---

V současnosti se již vypalovací mechanika CD-RW stala běžnou a pro někoho i nepostradatelnou součástí počítače. Důvodem je jejich nízká cena. Spolu s cenami těchto mechanik však ale klesají i ceny „DVD vypalovaček“, které byly ještě před rokem pro „normálního smrtelníka“ prakticky nedostupné. My vás dnes seznámíme s mechanikou

Panasonic DVD MULTI Drive LF-D521E

, která čte všechny formáty schválené sdružením DVD Forum. Její hlavní devizou je podpora formátu DVD-RAM, který má oproti ostatním uznávaným formátům velké výhody. Zde jenom musíme podotkonout, že "naše vypalovačka" oproti tomu zase neumí formát DVD+R/RW.

Obr.01 - Takto vypadá mechanika položená na stole... :-)
Pro detail klikněte myší

Praktický formát DVD-RAM

Na jednu stranu disku formátu DVD-RAM je možno uložit obrovské množství dat (až 4,7 GB). Ale jeho hlavní výhodou není velikost, ale skutečnost, že s ním pracovat stejně snadno jako s běžným harddiskem a používat např. funkci drag-and-drop. Díky extrémní odolnosti lze data na disku DVD-RAM až 100 000-krát přepisovat, což je mnohem více než si můžete dovolit např. u DVD-RW či CD-RW. Formát DVD-RAM také disponuje verifikační funkcí, která porovnává zapsaná data s originálem a funkcí pro opravu chyb, která zamezuje poškození a výpadkům dat, způsobeným poškrábáním nebo znečištěním disku. Tyto funkce zvyšují spolehlivost záznamu videa i PC dat.

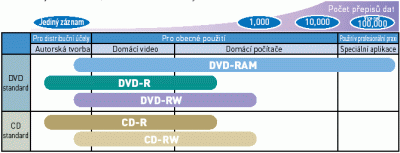

Obr.02 - Schéma z webu

Koukáme zepředu, koukáme zezadu...

Na předním panelu nalezneme pouze nezbytná tlačítka a chybí zde (tedy nechybí :-) klasická tlačítka pro ovládání hudebního CD, stejně jako jack pro sluchátka. To vše by zde ale stejně bylo zbytečné:

• Tlačítko pro vysunutí/zasunutí plotny
• LED indikující přítomnost média a zápis, případně čtení
• Štěrbina pro ruční vysunutí plotny

Obr.03 - Pohled zepředu
Pro detail klikněte myší

Ani na zadní straně nás nečeká žádné překvapení. Ono zde stejně není moc co vymýšlet:

• Konektor pro napájení
• IDE konektor
• 3x jumper (cable select, slave, master)
• Audio konektor (4-pin) analog
• SPDIF digitální audio výstup 2-pin konektor

Obr.04 - Pohled zezadu
Pro detail klikněte myší

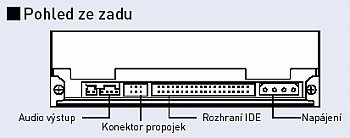

Obr.05 - Schéma

Otevírání i plotna jsou přizpůsobeny potřebám DVD-RAM disků, které jsou umístěny ve speciálním obalu - tzv. Type II (normální nese označení Type I). Stejně tak, ale mechanika pochopitelně zvládá klasická i 8 cm média.

Obr.06 - Otevřená mechanika
Pro detail klikněte myší

Obr.07 - Položené CD ma plotně
Pro detail klikněte myší

Obr.08 - Vložený disk DVD-RAM (Type II)
Pro detaik klikněte myší

Technické specifikace:

• Maximální a typické přenosové rychlosti:
  • DVD-RAM (zápis i čtení):
    • 1,4 GB (jednostranně) a 2,8 (oboustranně) - max. 2770 kB/s (2x)
    • 2,6 GB (jednostranně) a 5,2 GB (oboustranně) - max. 1385 kB/s (1x)
    • 4.7 GB (jednostranně) a 9,4 GB (oboustranně) - max. 2770 kB/s (2x)
  • DVD-R:
    • zápis: max. 2770 kB/s (2x)
    • čtení: max. 8310 kB/s (6x)
  • DVD-RW:
    • zápis: max. 1385 kB/s (1x)
    • čtení: max. 8310 kB/s (6x)
  • DVD-ROM (čtení):
    • jednostranné – typicky 16 620 kB/s (max. 12x)
    • dvouvrstvé – typicky 8310 kB/s (max. 6x)
  • CD-R (u CD-ROM pouze čtení):
    • zápis: typicky 1800 kB/s (max. 12x)
    • čtení: typicky 4800 kB/s (max. 32x)
  • CD-RW:
    • zápis: typicky 1200 kB/s (max. 8x)
    • čtení: typicky 3600 kB/s (max. 24x)
• přístupová doba:
  • DVD 120 ms
  • CD 110 ms
• vyrovnávací paměť 2MB
• rozměry čtených CD a DVD: 12 cm a 8 cm (nelze přehrávat ve vertikální poloze)
• podporovaná média:
  • DVD-RAM jednostranná: 1.4 GB, 2.6 GB a 4.7 GB (Type I i Type II)
  • DVD-RAM oboustranná: 2.8 GB, 5.2 GB a 9.4 GB
  • DVD-R: 4.7GB
  • DVD-RW: 4.7 GB
• vhodné formáty:
  • CD-DA, CD-ROM mode 1, CD-ROM XA mode 2
  • CD-Extra, CD Text, Photo CD, Video CD
• rozhraní:
  • EIDE / Atapi-5 nebo ATAPI-6
  • PIO Mode 4 – 16,6 MB/s
  • UDMA 4 – max. 66 MB/s
• výsuvný mechanismus: plotna
• napájení:
  • +5V (max. 1A), +12V (0.7A)
  • 10W
• rozměr: 146 x 41.3 x 196 mm
• hmotnost 1.1 kg
• podporované OS: Windows 98/ME, Windows 2000/XP

(Pro informaci: 1385 kB/s odpovídá rychlosti 1x u DVD a 150 kB/s odpovídá rychlosti 1x u CD.)

Chcete-li si stáhnout leták produktu, klikněte

sem

.

Balení

My jsme „vypalovačku“ dostali v kompletním balení, které krom jí samé obsahuje i dva disky 1x DVD-R a druhý DVD-RAM, oba o velikostech 4,7 GB. Dále pak manuál, který bohužel není český – ten naleznete na CD uložený ve formátu PDF. Samozřejmostí je CD s ovladačem a dalším softwarem, kterému se budeme věnovat později. Nepřijdete ani o kablík pro připojení ke zvukové kartě a šroubky.

Obr.09 - Krabice

Obr.10 - Obsah krabice :-)

---
