Předmětem dnešního testu se stala dvojice zdrojů jedné výrobní řady Easycon XL TG500-U35 a TG700-U35. Jedním z účelů testu bylo také ukázat, jaké rozdíly jsou v elektronice dvou takto výkonných zdrojů vzájemně silně příbuzných. Pokud vás zajímá, jak test dopadl, čtěte dále.
Balení, příslušenství

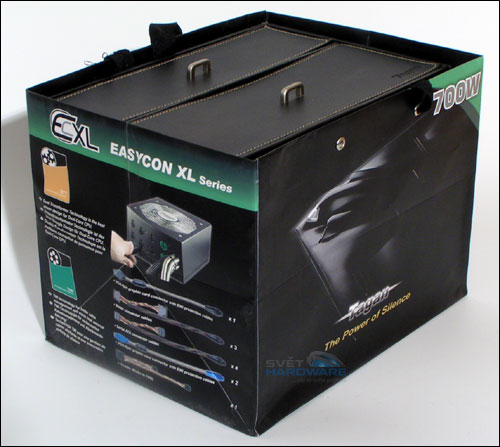

Balení těchto zdrojů je opravdu luxusní. Dostanete je v tašce na přenášení a boxu ušitém z koženky. Box obsahuje dva šuplíky, v jednom je příslušenství a v druhém zdroj samotný, navíc ještě přebalený kartónem a bublinkovým pytlíkem. V takovém „brnění“ je zdroj velmi dobře chráněn před vlivy přepravy. V příslušenství naleznete kromě modulární kabeláže i síťovou šňůru, šroubky k upevnění do case, návod a stahovací pásky na suchý zip. Pásky na suchý zip jsou velice praktické, urovnání kabelů s jejich pomocí je opravdu snadná záležitost.
700W verze
500W verze
Parametry

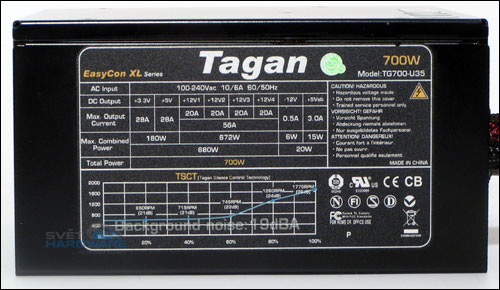

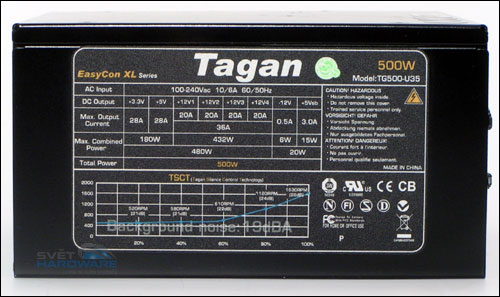

Zdroj disponuje jmenovitým výkonem 500 W (700 W), maximální odběr z 3,3 a 5V větve je omezen na 180 W. Zdroj je vybaven celkem čtyřmi 12V větvemi, každá z nich disponuje maximálním povoleným odběrem 20 A. Celkový odběr ze všech 12V větví může dosahovat až 36 A (56 A). V závorce jsou uvedeny odlišné parametry 700W verze a jak můžete vidět, odlišnost je pouze ve vyšším možném celkovém odběru z 12V větví. Jak si můžete všimnout, tabulkové údaje jsou u obou verzí naprosto shodné.
+3,3V | +5V | +12V1 | +12V2 | +12V3 | +12V4 | -12V | +5VSB |
28A | 28A | 20A | 20A | 20A | 20A | 0,5A | 3A |
Zdroj umožňuje rozsah vstupního napětí 100 až 240V bez nutnosti přepínání a je vybaven 12cm teplotně řízeným ventilátorem.
Kabeláž

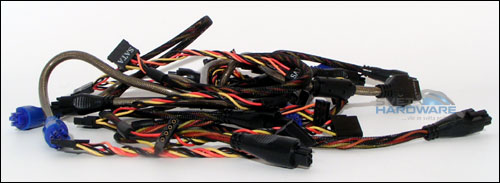

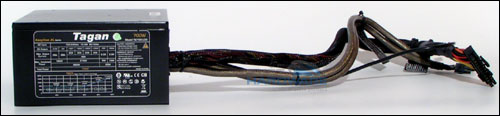

I zde platí pro oba zdroje totéž, kabeláž je zcela shodná. Velká část kabeláže je potažena černým flexem, zbytek tvoří svazky 12V Power konektoru, PCIe napájecích konektorů a jednoho svazku Peripheral Power konektoru. Main Power konektor je řešen jako dělený na 20 + 4 Piny, aby jej bylo možno zapojit i do starších základních desek, délka jeho kabelového svazku činí 50cm. Zdroj je vybaven osmipinovým +12V Power konektorem, je ovšem rozdělitelný na poloviny, aby ho bylo možno zapojit i do základních desek se čtyřpinovým konektorem. Délka jeho kabelového svazku činí 48cm. Zdroj dále poskytuje dva PCIe napájecí konektory na samostatných svazcích o délce 55 cm a za pozornost stojí, že výrobce vestavěl přímo do konektorů malé blokovací kondenzátory.

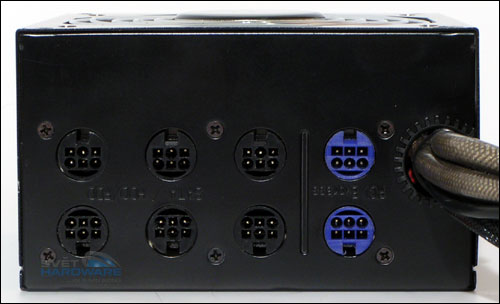

Zdroj disponuje celkem šesti konektory pro připojení kabeláže, kabelů je ovšem osm a tím je zajištěna vyšší variabilita kabelů. Parametry a počet konektorů na jednotlivých svazcích naleznete v tabulce.
Konektory | Délka | Počet kusů |
| 2x Peripheral Power | 62cm | 2 |
| 2x Peripheral Power | 45cm | 1 |
| 1x Peripheral Power | 55cm, feritový kroužek, blokovací kondenzátory | 1 |
| 2x SATA | 47cm | 2 |
| 2x SATA | 60cm | 2 |
| 1x PCIe | 57cm | 2 |
Ke zdroji dále dostanete redukci z Peripheral napájecího konektoru na dva FDD napájecí konektory. V případě 500W verze je kabeláž poměrně vyvážená, ovšem u 700W se dá předpokládat, že majitel by mohl chtít používat až čtyři grafické karty. K tomu mu ovšem budou scházet konektory a bude muset sáhnout po potenciálně nespolehlivých a hyzdících rozdvojkách.
Provedení, vzhled

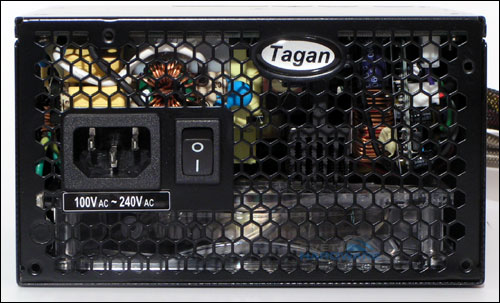

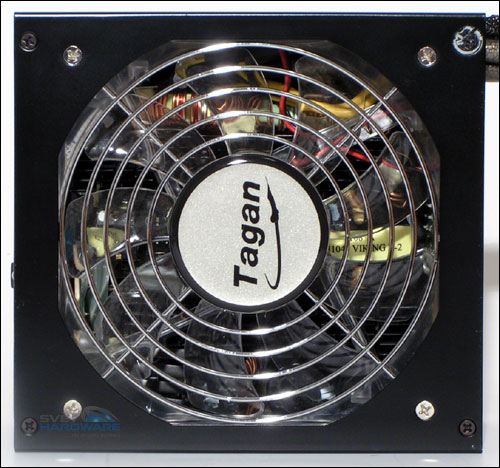

Provedení obou zdrojů je až na typový štítek zcela shodné. Skříňka je provedena v černé polomatné barvě a otisky prstů celkem dobře maskuje. Otvor ventilátoru je proveden vcelku slušně, i když by mohl přesněji kopírovat vykrojení rámečku. Perforace zadní stěny je provedena výborně a pokrývá ji téměř celou.

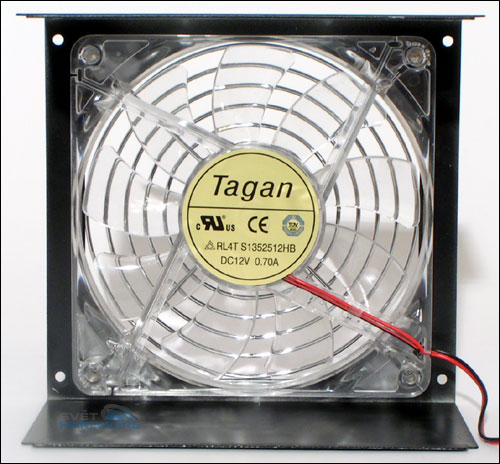

Další perforace se nachází na bočních stěnách za účelem zlepšení proudění vzduchu ve všech zákoutích. Ventilátor zdroje je celý vyroben z čirého plastu, lopatky jsou prosty ostrých hran a otřepů a rámeček byl pěkně zaoblený. Tagan použil vlastní ventilátor RL4T S1352512HB, bližší informace se o něm bohužel asi nedozvíme.
