Dnes se podíváme, jak si povede deska od firmy AOpen, která je jediný zástupce s čipsetem nVidia nForce3. Uvidíme jak si povede proti konkurenčnímu čipsetu VIA KT800.
Odměníme každého! Vyplňte komunitní průzkum a získejte luxusní ceny
Kdo jste, na čem a co hrajete, jaký obsah konzumujete a jaký vztah máte k AI? Věnujte nám pár minut a jako dárek za vyplnění získáte slevu na nákup a šanci získat také další luxusní ceny.
Dnešní test desky AOpen AK89 Max je ukázka řešení postaveného na bázi nForce3 Pro 150. Použití této čipové sady s sebou přináší některé výhody a nevýhody. Výhodou je jednočipové řešení, které tak umožňuje jednodušší design desky. Mezi nevýhody pak patří menší vybavení čipové sady a druhým, možná trochu závažnějším problémem je rychlost hypertransportu.
Obr. 01 - nForce 3 Pro 150
nVidia nForce3 Pro 150
V současné době jsou na trhu pouze základní desky s čipovou sadou nForce3 Pro 150. Tato čipová sada je nejslabší ze všech připravovaných nForce3.

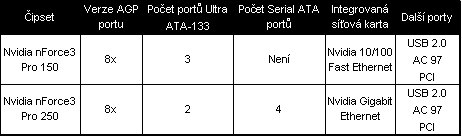

Obr. 02 - Specifikace čipových sad nForce 3
Jak je z tabulky dobře vidět, hlavní nevýhodou ve vybavení čipové sady nForce3 Pro 150 je absence SATA portů. To musí být v současnosti řešeno externími řadiči, stejně jako podpora FireWire. Bohužel už v tabulce není vidět, že nejvíce očekávanou změnou u nForce3 Pro 250 je zrychlení práce Hypertransportu. Ten je momentálně brzděn rychlostí pouze 600MHz proti konkurenci, která využívá 800MHz HT.

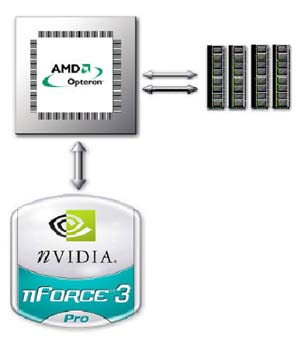

Obr. 03 - Schéma nForce3
AGP rozhraní
- Podpora AGP 2.0 pro módy 1x/2x/4x. Podpora 2x/4x Fast writes datových přenosů. Napětí 1,5 V
- Podpora AGP 3.0 pro módy 4x/8x. Podpora 4x/8x Fast writes datových přenosů. Napětí 0,8 V
Triple Fast Ultra ATA 133 diskové rozhraní
- Toto rozhraní nám nabízí tři kanály pro připojení zařízení. Na každý kanál lze umístit dvě zařízení
- Maximálně lze připojit 6 zařízení
- Na třetím rozhraní se nacházejí dva IDE-Serial ATA můstky pro podporu dvou portů Serial ATA
RAID technologie nVidia
- Podpora módů RAID 0, 0+1, 1
- Je zahrnuta podpora rozhraní Serial ATA a ATA133
Enterprise-class networking technologie od společnosti nVidia
- Vestavěný řadič IEEE 802.3 MAC od společnosti nVidia
- Jsou podporována rozhraní ACR a CNR
- Je vestavěn systém Enterprise-class network management
- Dále je vestavěna technologie NVIDIA StreamThru
- Je vestavěna podpora 10/100 BaseT Ethernet/Fast Ethernet
- ACPI 2.0
- Podpora Wake on LAN-zapnutí počítače po síti
USB 2.0
- Je podporováno až 6 portů USB 2.0
- Jsou podporovány tři typy rychlostí:
- Vysoká rychlost 480 Mbps
- Normální rychlost 12 Mbps
- Nízká rychlost 1,2 Mbps
- Je vestavěn jeden USB 2.0 řadič EHCI (Enhanced Host Controller Interface)
- Je vestavěn jeden duální USB 1.1 kontroler OHCI (Open Host Controller Interface)
- 16-bitový nebo 20-bitový stereo výstup a 16-bitový vstup.
- Dynamické konfigurace pomalejších zařízení pro dosažení většího datového toku
SPDIF výstup
Stereo nebo AC3
PCI rozhraní
- Je podporováno až šest PCI slotů
HyperTransport
- Nízké napájecí napětí
- Nízký počet pinů
- Propojení mezi procesorem AMD Opteron a nForce3 je tzv. izochronní
- Je dosaženo vysoké datové propustnosti-až 3,6 GB/s
Na další straně se již podíváme na zoubek desce AOpen AK89 Max
