Na dánském serveru Hardware-testdk.com se podívali na zoubky hodně „našlapanému“ modelu taiwanské firmy, ne-li že legendy, ano tušíte správně Abitu. Konkrétně typu BD7II-RAID. BD7II-RAID je pokračovatelkou slavných a nyní již nostalgických desek série BE6, kde bylo poprvé použito SoftMenu. Tím výčet předností desky nekončí. Integrovaný ATA133 RAID řadič, šestikanálové audio, 6x USB 2.0, síťová karta 10/100Mbit Realtek. Myslím, že tento kousek si opravdu zaslouží vaši pozornost…

Reklama

ABIT BD7II-RAID

Specifikace desky

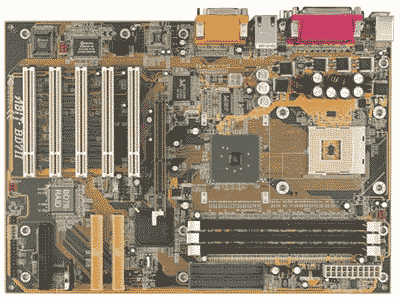

Obr. č. 1 – Základní deska Abit BD7II-RAID

Platforma: Intel Pentium 4 Northwood (478)
Kompatibilita: procesory Intel Pentium 4 Northwood
Externí frekvence CPU: 400/533 MHz

Čipová sada: Intel845 (ICH4)

Paměti: DDR-RAM PC1600, PC2100, max. 2 GB
DIMM sloty: 3, 184-pin DDR SDRAM DIMM
AGP slot: AGP, režim AGP 1X až 4X, 1,5V
PCI sloty: 5
ISA / AMR / CNR sloty: 0 / 0 / 0

USB: 6 (USB 2.0), v balení se nachází jen 4 vývody
Kanály ATA: 2xUltraATA/100 + 2xHPT372 RAID 0, 1, 0+1 ATA133
Integrovaný zvuk: ano – čip ALC650 šestikanálový zvuk s podporou Surround 5.1
Integrovaná grafika: ne
Integrovaná síťová karta: ano – Realtek 8100B NIC 10/100Mbit
RAID řadič: ano – HightPoint (HPT372) podpora protokolu AA133, RAID0, RAID1, RAID1+0
Pokročilé ladění: ano - nastavení napětí CPU (o 5, 10, 15%), paměti, sběrnice AGP, I/O, změna taktu FSB (100 - 200 po 1MHz) a multiplikátoru. .

Speciality: výborná ladící schopnosti BIOSu – zejména pak SoftMenu III, RAID0, 1, 0+1 na ATA133
Více informací o desce: www.abit.com.tw

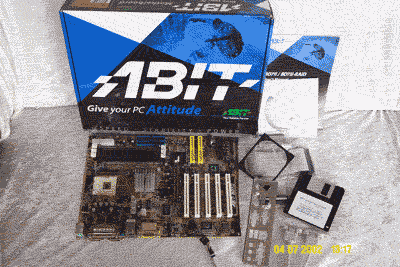

Obr. č. 2 – Celkový pohled na balení desky + výbava

Deska je uložena a dodávána v celkem vzhledné modré krabici. Dále jsou u desky přiloženy dva USB vývody, z nichž každý obsahuje ještě dva USB vývody. Tedy celkem 4 porty pro USB 2.0 zařízení. Ty další 2 si člověk již musí doplatit pěkně sám. ATA100/133 sběrnice se taky k desce dodávají – v celkovém počtu dva. Abit nezapomněl ani na sběrnici pro floppy disc.

Ze SW výbavy toho moc není (oproti ostatním firmám). Jen jedno CD, na kterém jsou obsaženy ovladače pro desku s manuálem v elektronické PDF podobě + programy Norton Antivirus 2002, WinDVD 2000 ve verzi 2.1, 3Deep colours a Buzzsoft. Myslím, že až na NA 2002 a WinDVD celkem zbytečně zaplácané místo na CD

BIOS

Jak je u Abitu starým dobrým zvykem, vše potřebné se řídí a nastavuje přímo v BIOSu. Na desce je k nalezeni jen jumper pro výmaz CMOS paměti BIOSu.

Přetaktovávací schopnosti jsou zajištěny již proslulým Soft Menu ve verzi III. V menu lze nastavit všechny vlastnosti CPU buď z předem nakonfigurovaných hodnot nebo si hodnoty zvolit sám podle svého uvážení a zkušeností. Tím možnosti ladění samozřejmě nekončí. V další části BIOSu lze nastavit časování, frekvenci a voltáž pamětí.

Myslím, že se Abit stále drží v ladičských schopnostech v pomyslném žebříčku hodně vysoko.

Výkonnostní testy

Sestava:

Procesor:

Základní deska:

Paměť:

Grafická karta:

HDD:

Operační systém :

Monitor:

Myslím, že komponenty sestavy jsou celkem vhodně zvoleny a reprezentují v dnešní době celkem průměrné PC, takže si uživatel může lehce domyslet a přizpůsobit své srovnání svému systému.

Použité benchmarkové programy:

Pro testy byla použita tato rozlišení:

SiSoft Sandra 2002

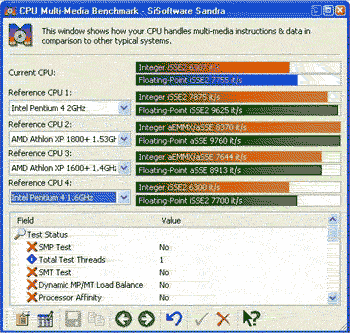

Obr. č. 3 – SiSoft Sandra 2002 – CPU Multimedia benchmark

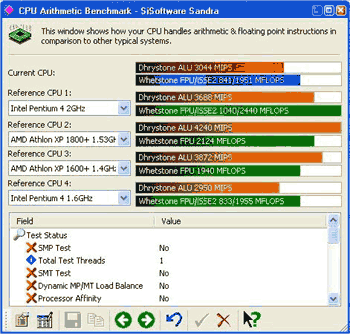

Obr. č. 4 – SiSodt Sandra 2002 – CPU Artihmetic Benchmark

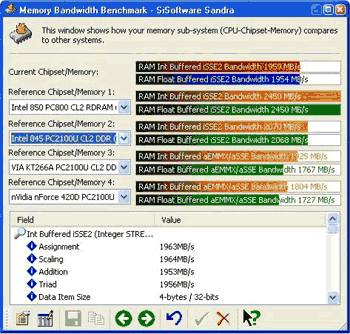

Obr. č. 5 – SiSoft Sandra 2002 - Memory Benchmark

3DMark2001 SE

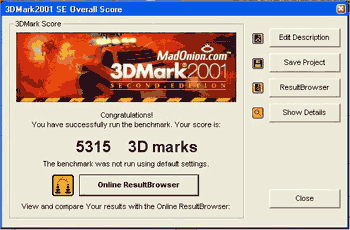

Obr. č. 6 – 3DMark 2001 SE – nastavení 1024x768x32b při 100Hz

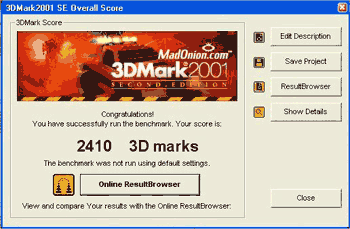

Obr. č. 7 – 3DMark 2001 SE – nastavení 1280x1024x32b při 85Hz

PCMark 2002

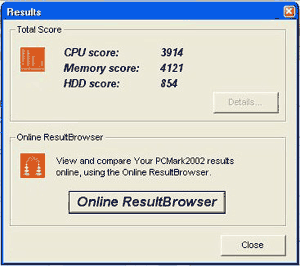

Obr. č. 8 – PCMark 2002 - benchmark

Serious Sam

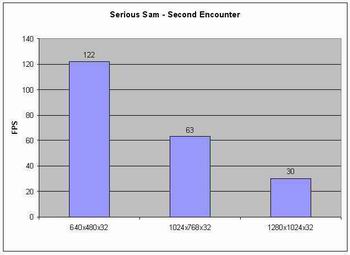

Obr. č. 9 – Serios Sam – Sekond Encounter - Benchmark

Zvukový čip

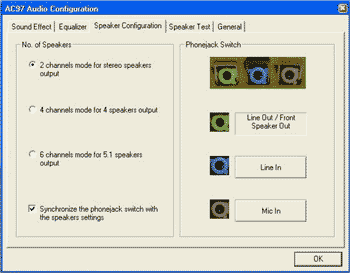

Obr. č. 10 – software pro ovládání zvukového kodeku AC97

Dříve platilo pravidlo, že co je integrované je špatné. Ano, uznávám, něco pravdy na tom bylo… Ale dnes je situace na zcela, ale aspoň určitě z části jiná. Možná, že se blýská integrovaným věcem na lepší časy… Něco takové naznačuje i autor recenze samotný.

Autor tvrdí, že poslouchal různé skladby a CD z výstupu (jako repro sloužily dva satelitní reproduktory a sub-woover) a prý je kvalita výsledného zvuku na velmi dobré úrovni.

USB 2.0

Tato vlastnost nebývala dříve obvyklá u základních desek, ale v dnešním světě, kde je vše rychlejší a rychlejší nemohlo ani rozhraní USB zůstat bez svých mladších, novější a samozřejmě rychlejších bratříčků. Na samém počátku bylo USB 1.0 poté USB 1.1 a nyní USB 2.0, které poskytuje přenosovou rychlost až 480Mbit/s. Jen pro srovnání rychlost, kdysi velmi revolučního řešení FireWire (IEEE1394) je 400Mbit/s. Což je o 10MB pomalejší než USB 2.0.

Pro otestování tohoto rozraní jsme použili externí vypalovačku Lacie Studiodrive 16x10x40x (pro upřesnění OEM mechanika LG) Mechanika je obléknuta jen do externího kabátu.

Jako vypalovací SW jsme zvolili asi nejrozšířenější vypalovací program za všech. NERO Burning Rom a to ve verzi 5.5.8.2.

Po nainstalování vypalovacího SW a připojení vypalovačky přišla na řadu jedna za stěžejních otázek. Ale kde mám hledat vhodný ovladač? Odpověď je velmi jasná, no přeci na CD dodávané k desce. Jenže ouha, ovladač na CD není. Takže podle mě celkem velké mínus pro Abit, protože takovému uživateli bez připojení k internetu by tato skutečnost přivedla určitě nejednu těžkou chvilku.

Ovladač je k naleznutí na stránkách Intelu. Po instalaci „inteláckých“ ovladačů již vše fungovalo tak jak má.

Obr. č. 11 – externí USB 2.0 vypalovací mechanika

Obr. č. 12 – Nero burning rom – výpis mechanik

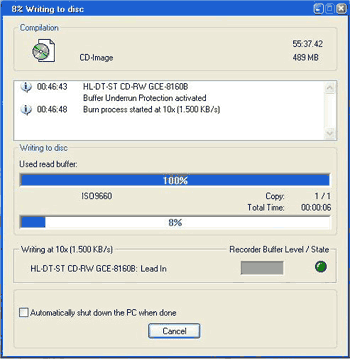

Obr. č. 13 – Nero burning rom – postup při pálení

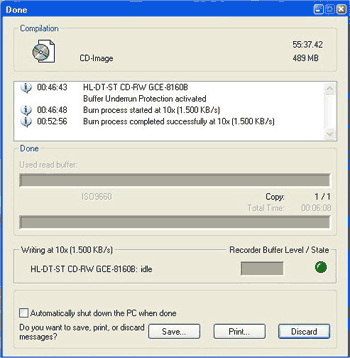

Obr. č. 14 – Nero burning rom – vypalování úspěšně dokončeno

Overclocking

Pro mnohé uživatele magické slovo, bez kterého si nedokážou svého domácího miláčka ani představit. Ano, Abit byl jeden z těch prvních odvážlivců, kdo umožnil měnit FSB a Vcore. A ani u BD7II tomu není jinak.

Přetaktovatelnost desky byla zkoušena na CPU Pentium 4 o frekvenci 1,6Ghz. Frekvenci CPU se podařilo zvednout na 2,1Ghz při voltáži 1,5V, což je velmi solidní. Deska pracovala relativně stabilně, ale při POSTu se jí občas nechtělo naběhnout. Dovolím si ale tvrdit, že je to otázka jen nové verze BIOSu a problém bude odstraněn nebo aspoň značně eliminován.

Závěrečný ortel

Základní deska se v testech držela velmi solidně a určitě nijak nepropadla (to by od Abitu nikdo ani nečekal… ). Přetaktovatelnost je taky na slušné úrovni a o stabilitě ani nemluvě.

Když CPU v desce tepe na své nominální frekvenci, tak je systém, který je postaven na této záklasní desce hodně, ale hodně stabilní.

Při taktování se občas vyskytnou menší problémy, ale jak už bylo řečeno všechny mouchy se časem určitě vychytají.

Když připočtem, že na desce je 6x portů rozhraní USB 2.0, integrovaná síťová karta LAN 10/100Mbit s full duplexem, šestikanálové audio, tak si myslím, že můžeme Abitu i tu nedokonalou SW výbavu prominout.

Vždyť tady jde o výkon ne o SW. To je můj názor na věc. Možná se liší od toho Vašeho, ale horko těžko budete nějakému zákazníkovi vysvětlovat, že výrobce na to má právo, aby jeho deska byla nestabilní a systém padavý, protože k desce dostal 3 CD navíc… nebo Vaše nervy to taky nebudou chtít pochopit, když po třetí za sebou nenávratně zmizí rozdělaný dokument, protože „spadly wincky.“

Klady:
