Základní deska ABIT IT7 Max

---

Základní deska ABIT IT7 MAX

Úvod

Dnes vám představíme další recenzi základní desky Od firmy Abit. Abych byl přesný na serveru

http://www.tbreak.net

si vzali do parády opravdu zajímavý kousek hardwaru. Základní desky Abit IT7 Max. Deska to není jen tak obyčejná, tak např.: postrádá všechny paralelní a sériové porty, ty jsou nahrazeny modernějšími porty USB 2.0, FireWire, LAN… Také integrovaná LAN 10/100Mbit společně se zvukovou kartou podporující zvuk 5.1 to je silná zbraň. Připočteme-li k tomu všemu pověstnou stability a taktovací schopnosti desek od Abitu, dostáváme tím opravdu velmi, ale velmi povedený základní kámen pro budoucí PC sestavu. Tak pojďte s námi si desku zblízka prohlédnout…

Specifikace desky

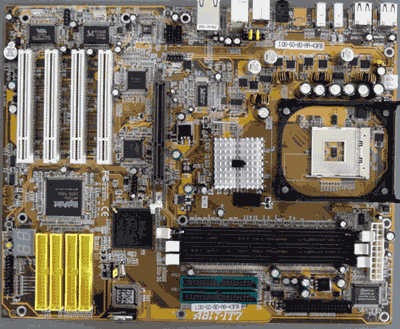

Obr. č. 1 – Základní deska Abit IT7 MAX

Platforma: Intel Pentium 4 Northwood (478) Kompatibilita: procesory Intel Pentium 4 Northwood Externí frekvence CPU: 400/533 MHz Čipová sada: Intel845 (ICH4) Paměti: DDR-RAM PC1600, PC2100, max. 2 GB DIMM sloty: 3, 184-pin DDR SDRAM DIMM AGP slot: AGP, režim AGP 1X až 4X, 1,5V PCI sloty: 4 ISA / AMR / CNR sloty: 0 / 0 / 0 I/O konektory: 10x USB 2.0, 3xFireWire 1394, 1x optický výstup a 1x síťový LAN výstup 10/100Mbit USB: 10x (USB 2.0) Kanály ATA: 2xUltraATA/100 + 4xHPT372 RAID 0, 1, 0+1 ATA133

Integrovaný zvuk: ano – čip ALC650 šestikanálový zvuk s podporou Surround 5.1 Integrovaná grafika: ne Integrovaná síťová karta: ano – Realtek 8100B NIC 10/100Mbit RAID řadič: ano – HightPoint (HPT372) podpora protokolu ATA133, celkem čtyři kanály = až osm zařízení, RAID0, RAID1, RAID1+0 Pokročilé ladění: ano - nastavení napětí CPU (o 5, 10, 15%), paměti, sběrnice AGP, I/O, změna taktu FSB (100 - 200 po 1MHz) a multiplikátoru. Speciality: výborná ladící schopnosti BIOSu – zejména pak SoftMenu III, RAID0, 1, 0+1 na ATA133 Více informací o desce: www.abit.com.tw

Obr. č. 2 – porty na desce

Obr. č. 3 – diagnostický LED display

BIOS

Obr. č. 4 – balení základní desky Abit IT7 MAX

Obr. č. 5 – výbava základní desky Abit IT7 MAX

Deska je dodávána ve světlomodré krabici, která je charakteristická pro všechny novější produkty firmy Abit (dříve to byla např. barva červená). Výbava obsahuje téměř to samé jako u desky BD7-II Tj. 2x ATA100 kabel + sběrnice k FDD. Manuál v angličtině a jako bonus držáčky na kabely.

Ze SW výbavy toho moc není (oproti ostatním firmám). Jen jedno CD, na kterém jsou obsaženy ovladače pro desku s manuálem v elektronické PDF podobě + programy Norton Antivirus 2002, WinDVD 2000 ve verzi 2.1, 3Deep colours a Buzzsoft. Myslím, že až na NA 2002 a WinDVD celkem zbytečně zaplácané místo na CD J Výbava je taktéž stejná jako u BD7-II.

Výkonnostní testy

Sestava:

Procesor: Intel Pentium 4 Northwood (1,6GHz)
Základní deska: ABIT IT7 Max
Paměť: 256MB Corsair XMS3000 DDR-333
Grafická karta: Leadtek GeForce4 Ti4400
HDD: IBM Maxtor D740X – 40GB 7200ot/min – ATA133
Operační systém: Windows XP Proffesional
Monitor: Relisys 17" Monitor
Zvuková karta: Creative SB Live! 5.1

Intel chipset driver - 4.00.1013
Ovladače nVidia Detonator 29.42

Použité benchmarkové programy:

3DMark 2001 SE Build 330
PCMark 2002
SiSoft Sandra 2002
Serious Sam – The second encounter
Quake3 Arena
Comanche
Sysmark 2002



SiSoft Sandra 2002

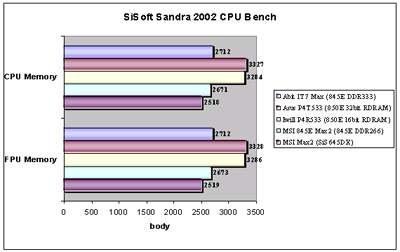

Obr. č. 6 – SiSoft Sandra 2002 – CPU benchmark

3DMark2001 SE

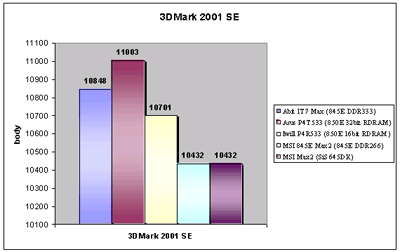

Obr. č. 7 – 3DMark 2001 SE – nastavení 1024x768x32b

PCMark 2002

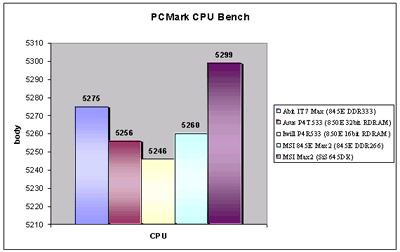

Obr. č. 8 – PCMark 2002 – CPU benchmark

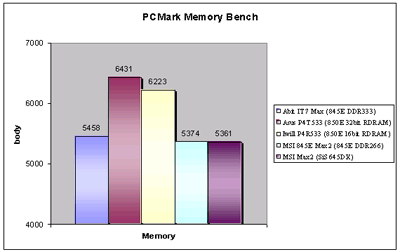

Obr. č. 9 – PCMark 2002 – Memory benchmark

Obr. č. 10 – PCMark 2002 – HDD benchmark

Serious Sam

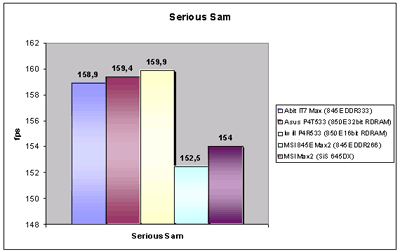

Obr. č. 11 – Serious Sam

Sysmark 2002

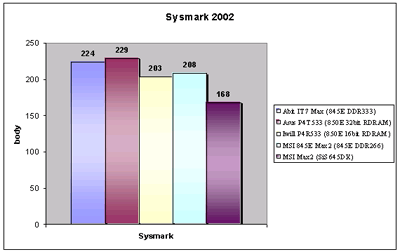

Obr. č. 12 – Sysmark 2002 – benchmark

Quake3 Arena

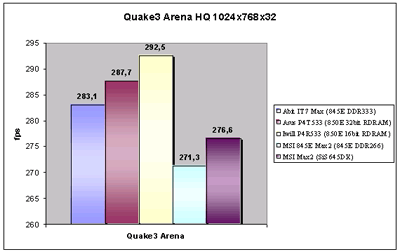

Obr. č. 13 – Quake3 Arena – Game benchmark

Comache

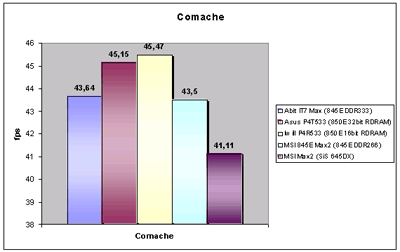

Obr. č. 14 – Comache – Game benchmark

Overclocking

Obecně je známo, že desky od Abitu jsou pro overclocking vhodné a velmi vyhledávané. Nejinak je tomu i u desky téhle. Vše se nastavuje pomocí Soft Menu III. Možnosti tohoto opravdu povedeného řešení jsou zobrazeny na obrázcích níže.

Obr. č. 15 – BIOS nastavování FSB a násobičů sběrnic

Co se přetaktování týče autorovi se podařilo přetaktovat P4 1,6Ghz na (133Mhz) na velmi slušivých 2,13Ghz (162Mhz) při voltáži 1,7V. Během 48 hodin, co byla sestava v provozu se nevyskytly vůbec žádné problémy zapříčiněné deskou.

Obr. č. 16 – BIOS nastavení voltáže CPU

Maximální nastavení voláže CPU je 1,7V.

Obr. č. 17 – BIOS ladění pamětí

Závěrečný ortel

Klady:

• Stabilita desky
• +/- nevím jestli je to výhoda nebo nevýhoda, ale rozhodně to je velmi netradiční řešení odstranit všechny paralelní a sériové porty.
• Overclocking
• Absence aktivního chlazení u northbridge
• Poměrně vhodné umístění ATX napájení
• Čtyř kanálové pole RAID ATA133
• Diagnostický LED display (není to sice revoluční řešení, ale Abit si za toto zaslouží pochvalu, protože jestli mě paměť neklame sáhl po tomto řešení poprvé).

Zápory:

• Určitě vyšší cena
• +/- absence paralelních a sériových portů
• SW výbava
• Ne tak suveréni rychlost, jakou Abit v minulosti převáděl
• Jen čtyři PCI sloty

Cena v ČR: cca. 6300,- vč. DPH 22%

---
