Včera jsme začali srovnávací test 14 zdrojů, kde jsme se věnovali jejich popisu. Dnes jsou tedy na řadě testy a závěrečné shrnutí. Pokud Vás tedy některý ze zástupců zaujal a nebo jste jen zvědaví, jak si zdroje v praxi opravdu vedou, najdete v této druhé části rozhřešení. Předem můžeme prozradit, že jeden zdroj během zátěžových testů shořel.
Nyní přichází část určitě zajímavější než pouhé povídání. Zde se ukáže, jak si vlastně jednotlivé zdroje stojí. Ale ani
není zanedbatelná, informace v ní uvedené vypovídají mnoho o spolehlivosti a životnosti. Zdroj sice může při testu podávat maximální výkony při dobrých parametrech výstupního napětí, ale bude to tak třeba za rok? Nebo dva? V zátěžových testech se budu zaměřovat mimo jiné i na teploty výkonových prvků a hlučnost. Předem mohu naťuknout, že nejtišší budou zdroje, u kterých jsem uváděl, že využívají nové koncepce. V následujících grafech pod zátěží jsou uvedena pouze kladná napětí. Testováním bylo dokázáno, že se zápornými větvemi nejsou žádné problémy, jejich poklesy byly vždy v mezích daných specifikací. Záporné větve využívá snad pouze zvuková karta a sériový port.
Enermax Liberty ELT400AWT
Tento zdroj byl i při plném výkonu velmi tichý. Zdroj neměl nejmenší problémy se startem pod zátěží. Teplota vyfukovaného vzduchu dosáhla při plné zátěži 26°C při teplotě okolí 19°C. Zdroj dosahoval účinnosti 76% při 25% zatížení, při plné zátěži to bylo 82%. Zdroj tedy s velkou rezervou splňuje požadavky dané specifikací. Hodnoty napětí jednotlivých větví při různé zátěži naleznete v tabulce (hodnoty napětí uvedeny ve (V) , zatížení v %):
25% | 50% | 100% | |
12V1 | 12,10 | 11,98 | 11,85 |
12V2 | 12,10 | 11,98 | 11,85 |
5V | 5,07 | 4,99 | 4,95 |
3.3V | 3,31 | 3,27 | 3,24 |
Zdroj velmi dobře drží výstupní napětí při jakékoli zátěži, při vysoké účinnosti a bez hluku. Dále přikládám oscilogramy šumu a zvlnění.

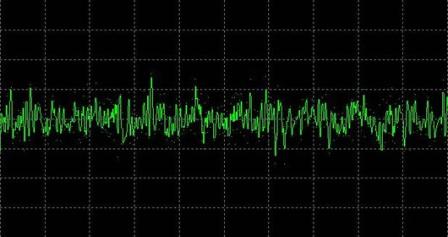

5VSB větev, nastavení: 1ms/div 20mV/div

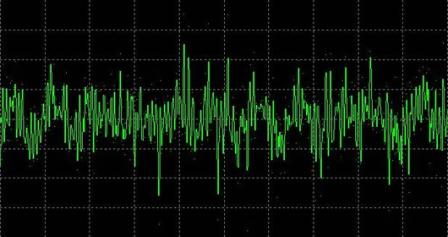

12V větev, nastavení: 1ms/div 20mV/div

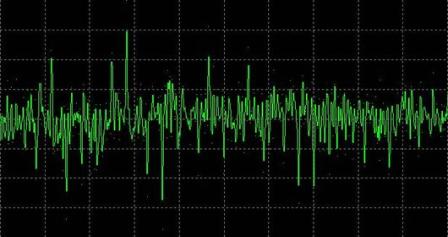

5V větev, nastavení: 1ms/div 20mV/div

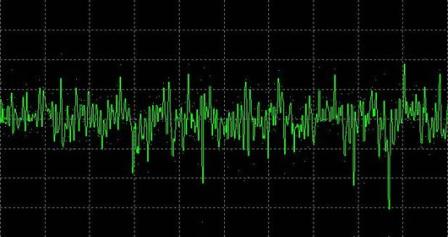

3,3V větev, nastavení: 1ms/div 20mV/div
3,3V větev vykazuje větší šum a zvlnění, ovšem nepovažuji to za žádnou katastrofu. Je třeba brát ohledy na to, že 3,3V větev nikdy nebude vytížená tak jako při tomto testu. Tento Enermax mohu jen a jen doporučit. Vyniká vysokou účinností, takže částka investovaná do něj se zpětně vrací na menších účtech za elektřinu.
