Prošli jsme si novinky těchto grafických karet, pojďme se porozhlédnout po samotné kartě, případných změnách v architektuře čipu a paměťových čipech.

Řada GeForce 8600 je nástupcem velmi oblíbené řady GeForce 7600, jenž se vyrábějí pro stolní počítače ve dvou oficiálních sériích. 7600GT, jejímž nástupcem je dle materiálů NVIDIE GeForce 8600GTS, a 7600GS (plus grafická karta mezi 7600GT a 7600GS pokřtěná jako 7600GST).

17.4. vyšly první dva typy této řady a uvidíme, zda se rodina dále rozroste. Přivítejte prosím 8600GTS a 8600GT a jejich dnešní rivaly! (poradíme, zabruste očima hned doprava):

	NVIDIA GeForce 7900GS	NVIDIA GeForce 7950GT	ATI Radeon X1950PRO	ATI Radeon X1950XT	NVIDIA GeForce 8800GTS	NVIDIA GeForce 8600GTS	NVIDIA GeForce 8600GT
GPU	G71	G71	RV570	R580+	G80	G84	G84
Výrobní proces jádra	90nm (TSMC)	90nm (TSMC)	80nm (TSMC)	90nm (TSMC)	90nm (TSMC)	80nm (TSMC)	80nm (TSMC)
Počet tranzistorů	278 milionů	278 milionů	329 milionů	384 milionů	681 milionů	289 milionů	289 milionů
Frekvence jádra	450MHz	550MHz	580MHz	625MHz	500MHz	675MHz	540MHz
Frekvence shaderů	450MHz	550MHz	580MHz	625MHz	1200MHz	1450MHz	1190MHz
Pixel shadery	20	24	36	48	96 stream procesorů	32 stream procesorů	32 stream procesorů
Vertex shadery	7	8	8	8	96 stream procesorů	32 stream procesorů	32 stream procesorů
TMU jednotky	16	16	12	16	24	?	?
ROP jednotky	16	16	12	16	20	8	8
Velikost a typ paměti	256MB GDDR3	256MB GDDR3	256MB GDDR3	256MB GDDR3	320MB GDDR3	256MB GDDR3	256MB GDDR3
Efektivní frekvence pamětí	1320MHz	1400MHz	1400MHz	1800MHz	1600MHz	2000MHz	1400MHz
Šiřka paměťové sběrnice	256 bitů	256 bitů	256 bitů	256 bitů	320 bitů	128bitů	128bitů

Přečtení specifikací pro Vás možná byla studená sprcha. Třetina stream procesorů oproti 8800GTS? Pouze 128bitová sběrnice? Na stranu druhou vypadají skvěle 2GHz paměti či pouze 289 milionů tranzistorů. Pojďme si grafické karty prohlédnout.

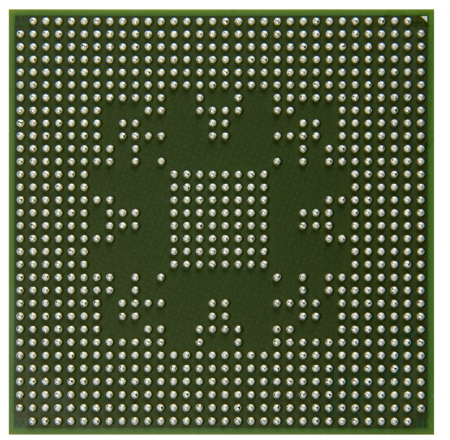

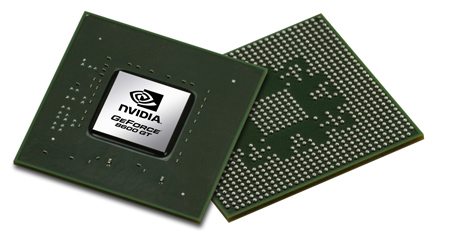

Grafické jádro G84

Grafické jádro G84 je upravenou verzí staršího G80 použitého v grafických kartách NVIDIA 8800GTS/GTX. Nejviditelnější změnou je absence heatspreaderu. Od tohoto způsobu chlazení NVIDIA u mainstreamového čipu upustila. Podíváme-li se na kartu samotnou, zjistíme další chybějící část - čip NVIO. Jeho funkce byly rozšířeny a integrovány přímo do GPU. Podle slov vývojářů bylo u G80 lepší vyrobit a navrhnout externí čip z důvodů velikosti čipu a návrhu návrhu plošného spoje, nikoliv tak už u G84. U G84 tedy najdeme integrovaný VP2 (akcelerace videa pomocí GPU).

Pojďme se podívat hlouběji do srdce karet GeForce 8500/8600. Zde se udály nemalé architektonické změny. Byl zvýšen výkon texturovacích jednotek. V řadě NVIDIA GeForce 8800 každá texturovací jednotka dokáže počítat se čtyřmi texturovacími adresami a provést osm filtrovacích operací za takt. Nyní dokáží texturovací procesory počítat s osmi adresami textur a provést osm filtrovacích operací za takt.

Dále byl zvýšen výkon "stencil culling", což je technika používající se na stínování např. ve hře Doom 3 či Quake IV. Nemalý výkon přidají zvýšené frekvence. Velkou roli zde hraje "nový" 80nm výrobní proces.

NVIDIA GeForce 8600GTS

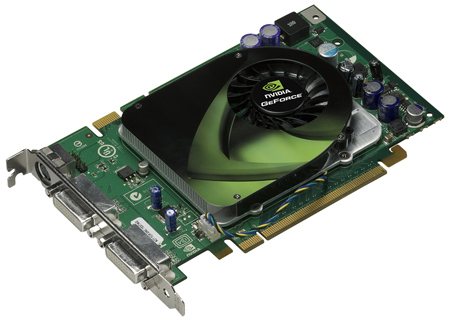

Referenční model NVIDIA GeForce 8600GTS (zdroj foto: NVIDIA)

Počet stream procesorů (32 na 1,45GHz) je opravdu nízký. Jejich počet se snaží NVIDIA vynahradit frekvencí jádra (675MHz) a změnami v architektuře.

Paměťi pracují s efektivní frekvencí 2000MHz. To vše vypadá zajímavě, pokud by nebyla paměťová sběrnice pouze 128bitová. Ta pravděpodobně spolu s nízkým počtem stream procesorů srazí výkon dolů.

Maximální

spotřeba

GeForce 8600GTS udávaná NVIDIÍ je 71W (sběrnice PCI Express je schopná dodat maximálně 75W). Z tohoto důvodu je na kartě přítomen 6-ti pinový napájecí konektor. Podle našeho názoru je tento krok správným směrem, alespoň půjdou karty pořádně přetaktovat a nebude přibývat extrémních voltmodů.

NVIDIA GeForce 8600GT

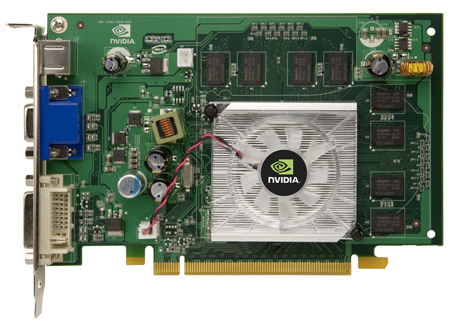

Referenční model NVIDIA GeForce 8600GT (zdroj foto: NVIDIA)

GeForce 8600GT využívá shodné grafické jádro jako GeForce 8600GTS, pouze frekvence je snížena na 540MHz (stream procesory pracují na 1,19GHz). Narozdíl od svého výkonnějšího bratříčka

nepotřebuje

GeForce 8600GT

přídavné napájení

. Maximální udávaná

spotřeba

se pohybuje pouze na 43W. NVIDIA GeForce 8600GT by pravděpodobně měla být nástupcem GeForce 7600GS, ačkoliv nikde ve firemních materiálech tato informace uvedena není.

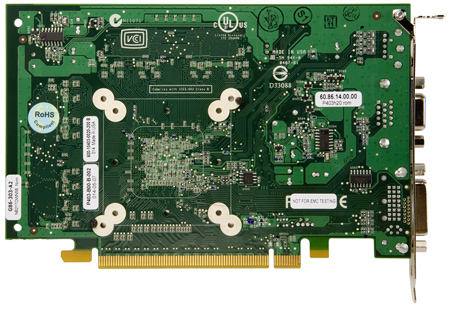

Spočítáte počet pinů GeForce 8600GT? (zdroj foto: NVIDIA)

Další "ránu" dostala GeForce 8600GT zpomalením pamětí. U této grafické karty se používají 1,4ns moduly s pracovní frekvencí 1400MHz.

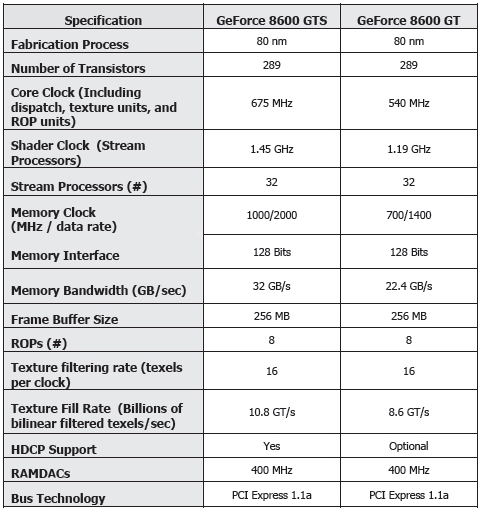

Porovnání modelů NVIDIA GeForce 8600GTS a NVIDIA GeForce 8600GT (zdroj : NVIDIA)

NVIDIA GeForce 8500GT

NVIDIA GeForce 8500GT je klasickým zástupcem lowendu. Malý ventilátor chladí jádro na 450MHz. Dalo by se říci, že jádro bylo useknuto napůl oproti řadě GeForce 8600. GeForce 8500 má 16 stream procesorů (900MHz) a 4 ROP's. Také operace/jednotky spojené s texturováním byly sníženy na polovic. Paměti pracují pouze na frekvenci 800MHz. Jejich velikost je 256MB a trochu překvapivě i 512MB (tuto možnost dle NVIDIE řada GeForce 8600 postrádá). Šířka sběrnice naštěstí zůstala zachována na 128 bitech. V rámci šetření se karta musí spokojit s pouze jedním DVI-I výstupem.

Kartě zůstala zachována možnost akcelerovat video a to včetně plné akcelerace kodeku H.264. Bližší specifikace této grafické karty nemáme.

NVIDIA GeForce 8400GS

NVIDIA GeForce 8300GS

Grafické karty, která nás již příliš zajímat nemusejí. Jejich primárním trhem jsou OEM výrobci počítačů. Ačkoliv jádro (450MHz) i paměti (800MHz) pracují na stejné frekvenci jako GeForce 8500GT, přístup k pamětem je pouze 64bitový.

Karty odlišuje podpora akcelerace videa pomocí VP2 (tedy plná akcelerace H.264). Tu NVIDIA GeForce 8300GS postrádá.

---
